_&16) :::67,(%(/(/7521&20
,167$/$&,1
'$7267v&1,&26

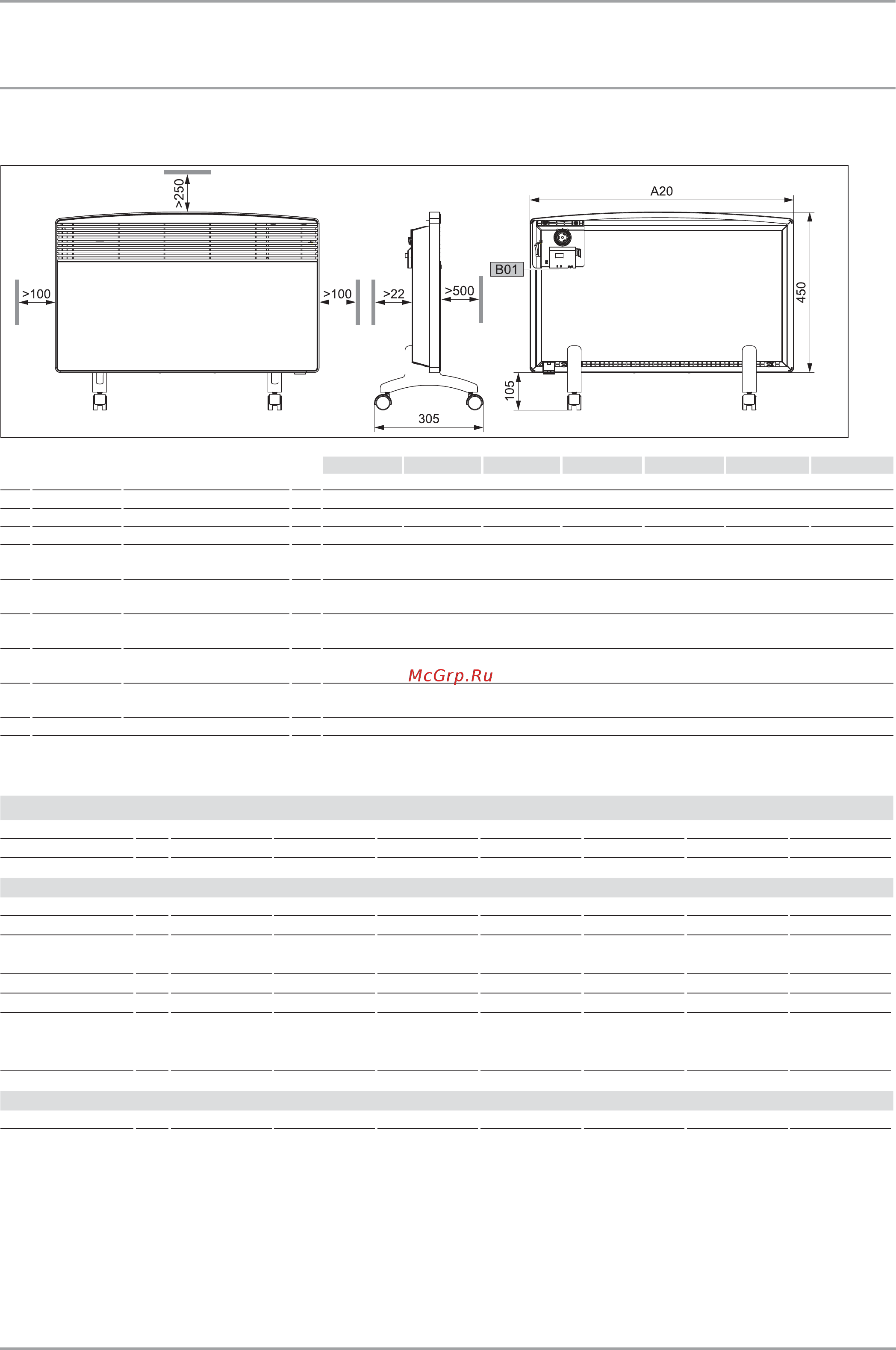

12.2 Dimensiones de variante de pie móvil
80_07_31_0009
&16) &16) &16) &16) &16) &16) &16)
A10 Equipo Altura mm 450
A13 Equipo Patas de regulación de altura mm 105
A20 Equipo Anchura mm 445 445 590 590 740 740 890
A30 Equipo Fondo mm 305
A50
Equipo
Distancia mínima de
separación superior
mm
250
A52
Equipo
Distancia mínima de
separación derecha
mm
100
A53
Equipo
Distancia mínima de
separación izquierda
mm
100
A54
Equipo
Distancia mínima de
separación delante
mm
500
A55
Equipo
Distancia mínima de
separación detrás
mm
22
B01 Realización de conexiones eléctricas
Tabla de especificaciones
0RGHOR
Tipo CNS 75 F CNS 100 F CNS 125 F CNS 150 F CNS 175 F CNS 200 F CNS 250 F
Número de pedido 229789 229790 229791 229792 229793 229794 229795
'DWRVGHVHUYLFLR
Potencia kW 0,75 1,0 1,25 1,5 1,75 2,0 2,5
Acometida eléctrica 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V
Rango de ajuste de
temperatura
~ °C
6 ... 30
6 ... 30
6 ... 30
6 ... 30
6 ... 30
6 ... 30
6 ... 30
Protección antiescarcha ~ °C 6 6 6 6 6 6 6
Clase de protección II II II II II II II
Tipo de protección
IP 24, protegido frente
a salpicaduras de agua
x
x
x
x
x
x
x
0HGLGDV\SHVRV
Peso Kg 4,6 4,6 6,0 6,0 7,2 7,2 8,4
