Tosot T09H-FD/I [12/40] Монтаж патрубка слива конденсата

— 12 —

ɉɪɹɦɨɭɝɨɥɶɧɵɣɮɥɚɧɟɰ

Ɂɚɞɧɢɣɡɚɛɨɪ

ɜɨɡɞɭɯɚ

ɇɢɠɧɢɣɡɚɛɨɪɜɨɡɞɭɯɚ

ɇɚɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ

Ɋɢɫ1

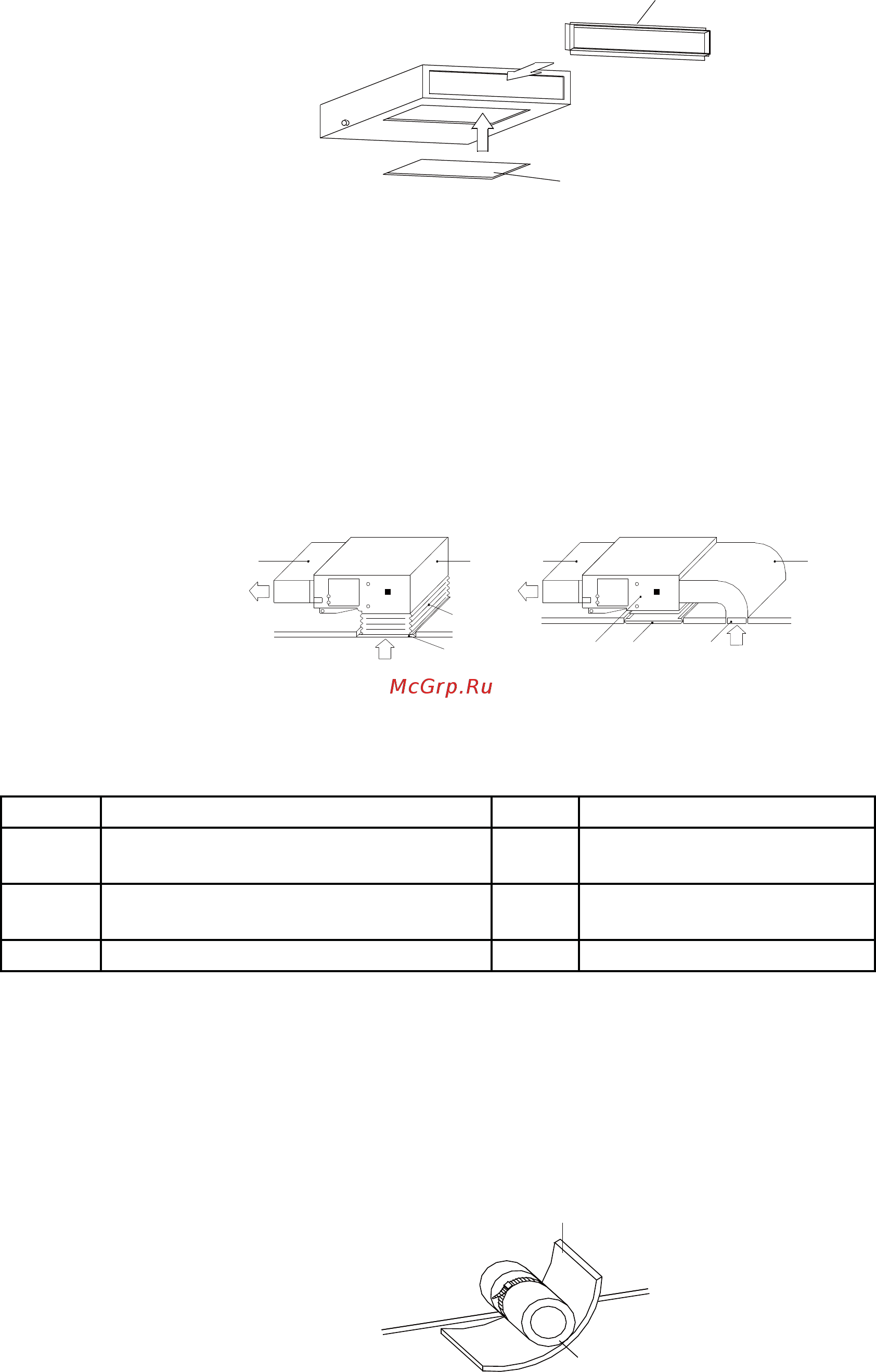

б. При нижнем заборе воздуха в блок необходимо изменить положение прямоугольного фланца и накладной

пластины.

в. Прикрепить заклепками один конец воздуховода к отверстию забора воздуха на блоке, а другой конец воз-

духовода — к вытяжной решетке. Для удобства настройки высоты монтажа элементов используется гибкая

вставка, которую можно усилить проволокой.

г. Как показывает практика, при нижнем заборе воздуха уровень работающей системы выше, чем при заднем

заборе воздуха, поэтому рекомендуется установить шумоглушитель и смесительную камеру.

д. Конкретный способ монтажа выбирается с учетом особенностей здания и удобства обслуживания (см. рис.

12).

5 4

4 6

Ɋɢɫ

Таблица 5. Элементы воздуховода на заборе воздуха

№ Элемент № Элемент

Решетка на заборе воздуха (с сетча-

тым фильтром)

4 Внутренний блок

2 Гибкая вставка 5

Воздуховод на подаче воз-

духа

3 Воздуховод на заборе воздуха 6 Сервисная решетка

8. Монтаж патрубка слива конденсата

а. Смонтированный патрубок слива конденсата должен иметь уклон 5—10°,обеспечивающий слив конденса-

та самотеком. Во избежание выпадения конденсата монтажные стыки патрубка должны быть термоизолирова-

ны (см. рис. 13).

Ɍɟɪɦɨɢɡɨɥɹɰɢɹ

ɋɬɵɤɬɪɭɛɵ

ɊɢɫɌɟɪɦɨɢɡɨɥɹɰɢɹɩɚɬɪɭɛɤɚɫɥɢɜɚɤɨɧɞɟɧɫɚɬɚ

б. Слив конденсата может монтироваться как с левой, так и с правой стороны внутреннего блока. При выборе

одного сливного отверстия другое необходимо закрыть резиновой пробкой и изолировать для предотвращения

возникновения протечек.
