Инструкция по монтажу

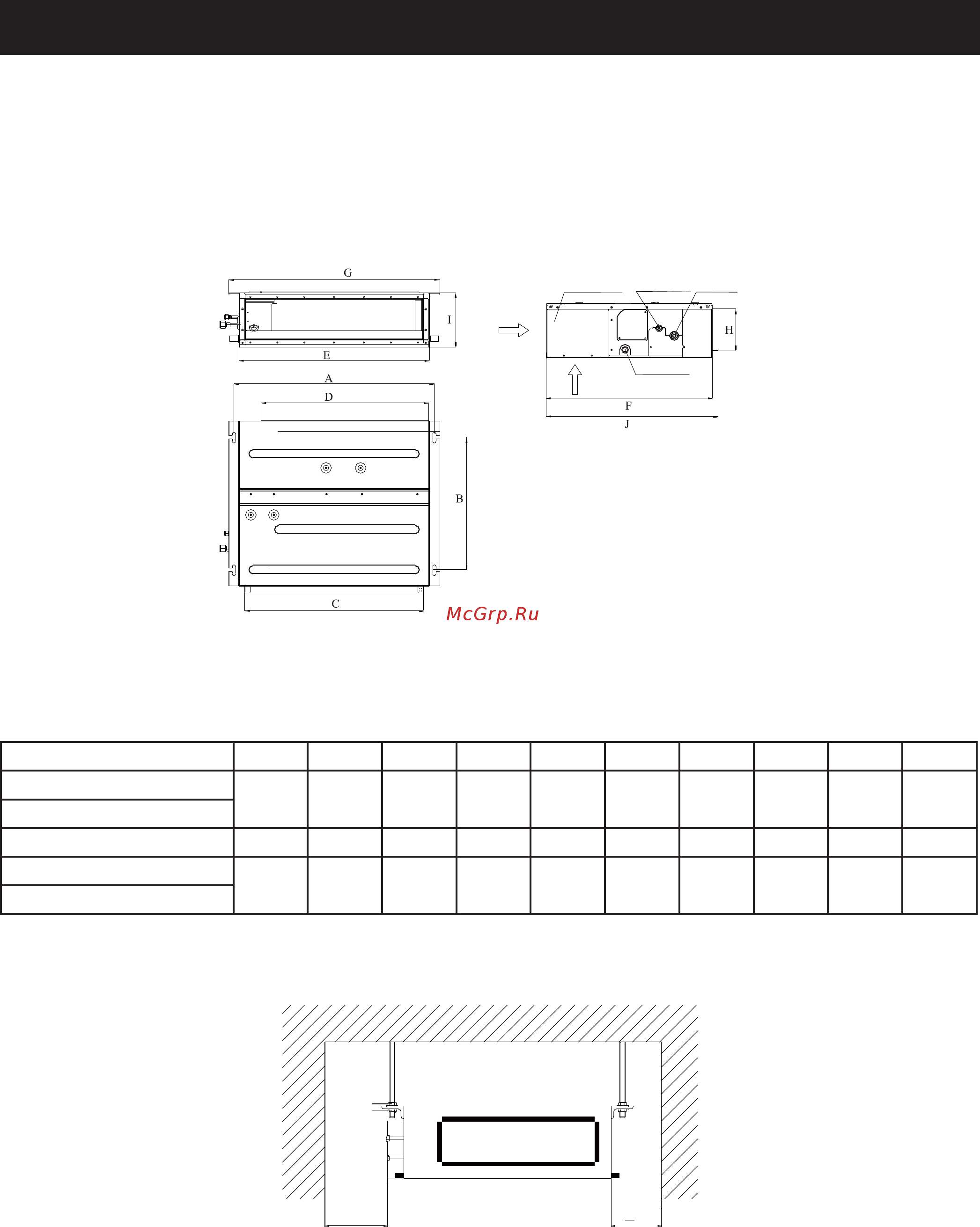

1. Габаритные размеры внутреннего блока

Примечание:

все размеры приводятся в мм, если не указано иное. Рис. 1 относятся к моделям T09H-FD/I,T12H-FD/I,T18H-

FD/I, T21H-FD/I и T24H-FD/I.

Ɋɢɫ

Ɂɚɞɧɢɣɡɚɛɨɪ

ɜɨɡɞɭɯɚ

Ʉɨɪɨɛɤɚ

ɷɥɟɤɬɪɨɩɨɞɤɥɸɱɟɧɢɣ

Ʌɢɧɢɹ

ɠɢɞɤɨɫɬɢ

Ʌɢɧɢɹ

ɝɚɡɚ

Ⱦɪɟɧɚɠɧɚɹɬɪɭɛɚ

ɇɢɠɧɢɣɡɚɛɨɪɜɨɡɞɭɯɚ

Таблица 1. Габаритные размеры внутренних блоков

Модель/Размер ABCDEFGH I J

T09H-FD/I

742 491 662 620 700 615 782 156 200 635

T12H-FD/I

T18H-FD/I 942 491 862 820 900 615 982 156 200 635

T21H-FD/I

1142 491 1062 1020 1100 615 1182 156 200 635

T24H-FD/I

2. Монтажное пространство внутреннего блока

ɒɚɣɛɚ

ɫɝɚɣɤɨɣ

˚500 ˚

Ɋɢɫ

ɉɪɨɤɥɚɞɤɚ

3. Монтаж внутреннего блока

а. Требования к месту монтажа:

1) монтажные элементы должны выдерживать вес блока;

2) конденсат из смонтированного внутреннего блока должен легко выводиться наружу;
