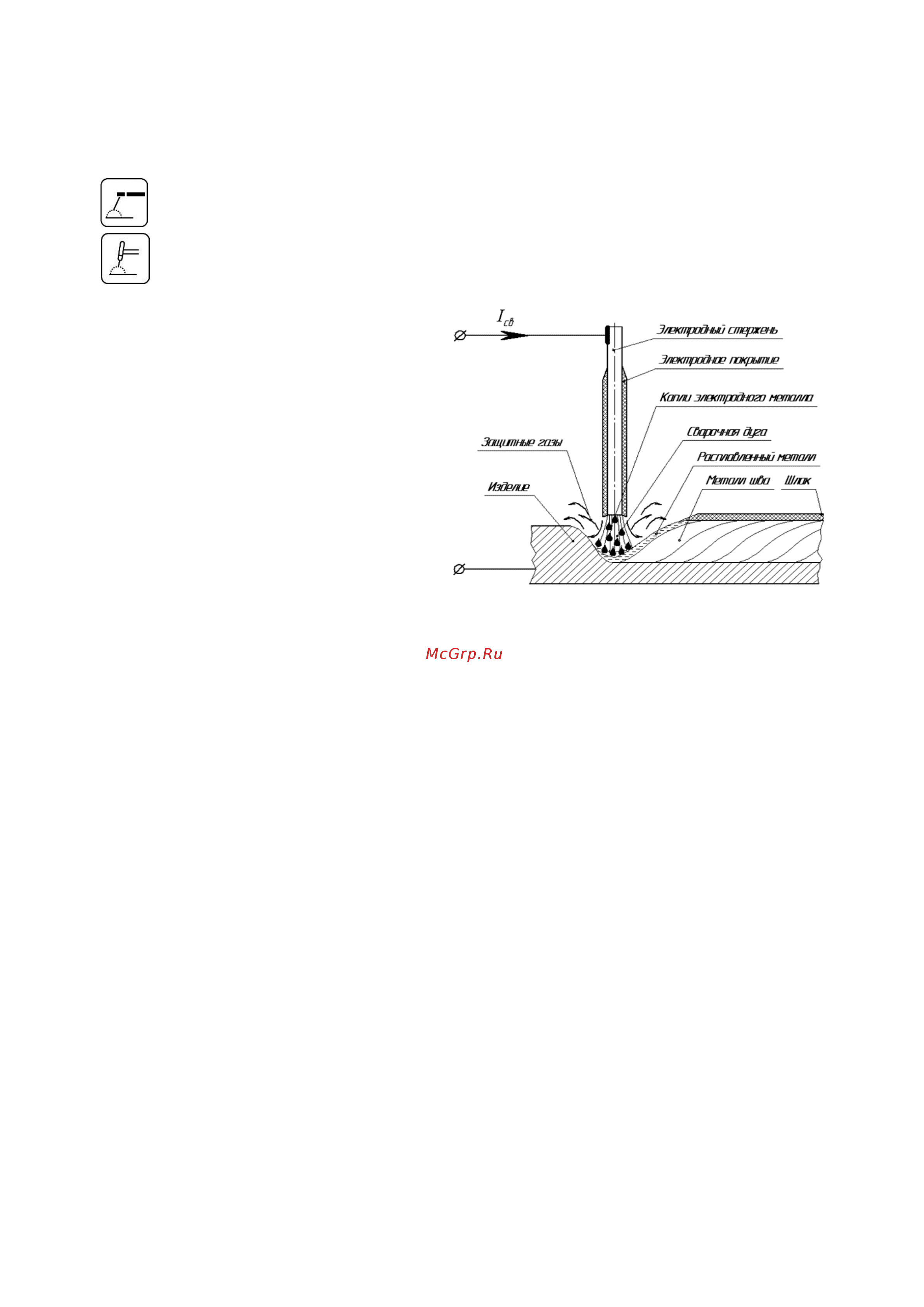

9 Электродная и аргонно дуговая сварка Модели MultiPro 2000 2100 так же предназначены для осуществления электродной сварки плавящимся покрытым электродом ММА и аргонно дуговой сварки вольфрамовым электродом в среде защитного газа TIG Для выбора нужного вида сварки электродной или аргонно дуговой MultiPro 2000 поверните переключатель 7 на лицевой панели рис 4 MultiPro 2100 выберите вид сварки нажатием кнопки 12 рис 5 электродная сварка аргонно дуговая сварка 9 1 Теория электродной сварки Дуговая сварка электродом с покрытием ЭпЕклфодный стержень представляет собой процесс плавления Электродное покрытое электрода с использованием электрической дуги в качестве источника нагревания Этот Каши зяки ридного напаши процесс происходит между конечной частью электрода с покрытием и поверхностью Popa ноя дуга свариваемого металла Тепло выделяемое Защипине газы дугой расплавляет основной металл 7 РистЁпснный нетто металлическую часть электрода и часть Интшп пКя Шик обмазки Остальная часть обмазки сгорает Изделие превращаясь в газ и создавая среду которая защищает сварочной шов от окисления воздухом Часть обмазки попадающая в сварочную ванну отделяется от металла и попадает на поверхность где образует шлак 0который защищает раскаленный сварочный шов от попадания воздуха 9 2 Функция аргонно дуговой сварки Аргонно дуговая сварка на постоянном токе наиболее предпочтительна если требуется более точное и прочное соединение изделий из легированных сталей и цветных металлов кроме алюминия Внимание Для этого вида сварки требуется повышенная квалификация пользователя Для осуществления аргонно дуговой сварки необходимы горелка с ручным клапаном баллон с аргоном редуктор с расходомером вольфрамовые электроды присадочные прутки Эти комплектующие приобретаются отдельно При этом виде сварки горелку обычно подключают к разъему а провод массы к Тем не менее при подключении руководствуйтесь рекомендациями по сварочному делу 9 3 Проведение сварочных работ Для регулировки сварочного тока вращайте рукоятку 3 рис 4 и 5 вправо для увеличения тока влево для уменьшения В модели MultiPro ориентируйтесь по шкале шкала регулировки разбита на 10 значений Шаг разметки примерно 15А Значению 1 соответствует минимальный ток 10А значению 10 соответствует максимальный ток 170А В модели MultiPro 2100 установленный сварочный ток отображается на цифровом дисплее 10 рис 5 При проведении сварочных работ необходимо примерно выставить сварочный ток а затем проведя пробный сварочный шов подрегулировать в сторону увеличения или уменьшения Регулирование тока необходимо проводить с учетом диаметра используемых электродов толщины и типа свариваемого металла и пространственного положения шва Используя электроды большего диаметра и при сварке более толстых заготовок необходимо увеличивать значение выходного тока Требуемое для работы значение сварочного тока зависит так же от марки электрода его качества и срока годности Обращайте на это внимание По общим рекомендациям для инверторов на каждый миллиметр диаметра электрода требуется 25 35А сварочного тока Для увеличения глубины провара увеличивайте сварочный ток Для управления вольт амперной характеристикой регулировка форсажа вращайте рукоятку 8 рис 4 для модели МиШРго 2000 и рукоятку 13 рис 5 для модели МиШРго 2100 только для электродной сварки плавящимся электродом ММА При увеличении значения форсажа дуга становится жесткой концентрация провара увеличивается количество брызг тоже увеличивается При уменьшении значения форсажа дуга становится мягче разбрызгивание уменьшается Данной функцией адекватно может пользоваться опытный сварщик Для инициирования дуги проведите концом электрода по свариваемой детали и сразу отведите электрод от поверхности на расстояние не более диаметра электрода Не допускается частое постукивание электродом по металлу Поджиг дуги должен быть быстрым и уверенным Для прекращения процесса сварки уберите электрод от металла дуга погаснет Запрещено устанавливать аксессуары и проводить одновременно более чем один вид сварки
