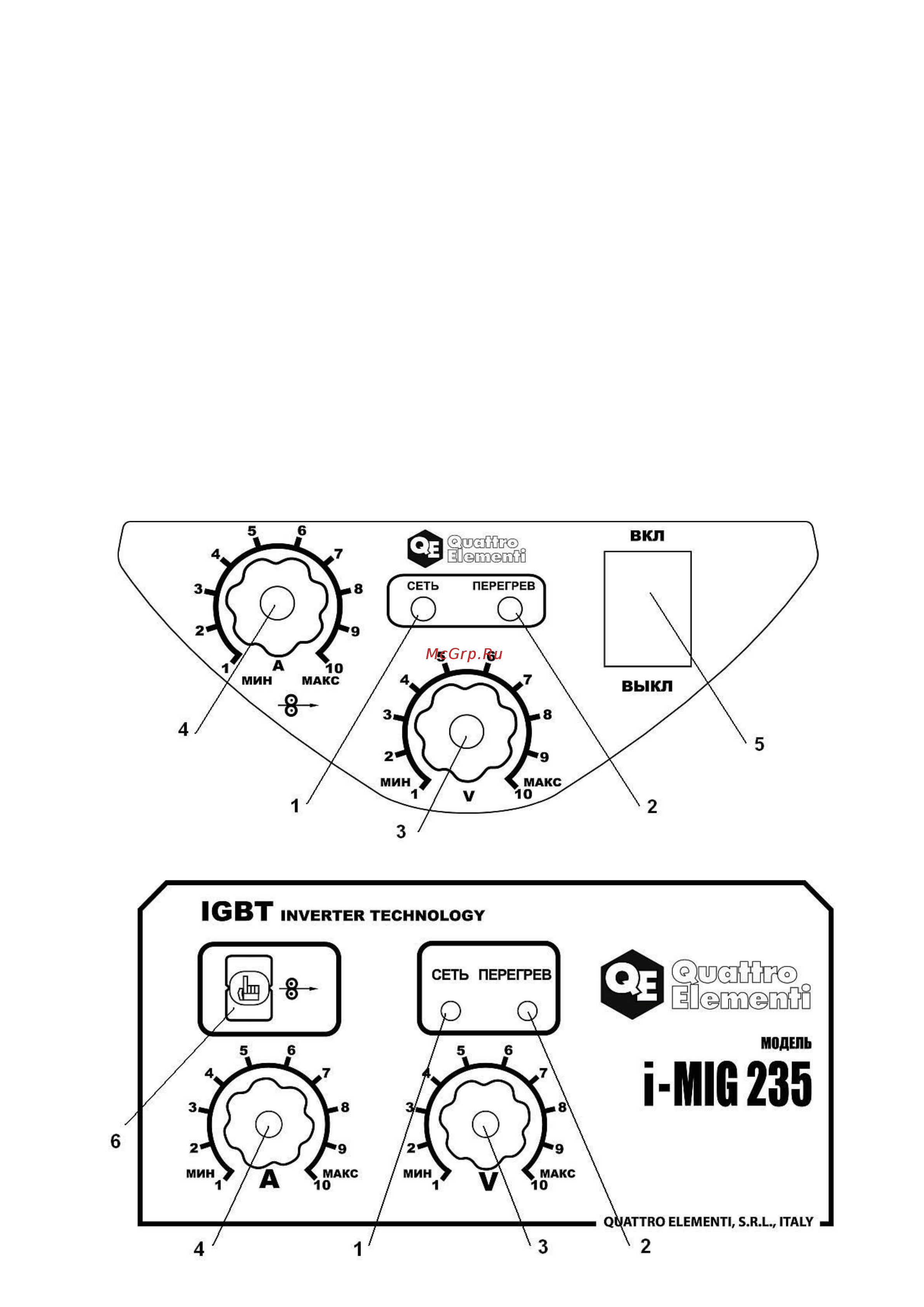

Quattro Elementi qe ergus i-mig 135 770-049 [5/14] Лицевая панель i mig 135 165 рис

Содержание

• Го зшк 1
• Назначение общее описание и внешний вид 2
• Правила безопасности и общие положения 2
• Техническая информация 3
• Подготовка к началу работы 4
• Принцип работы и начало эксплуатации 4
• Лицевая панель i mig 135 165 рис 5
• 6 4 2 3 7
• Рекомендации по полуавтоматической сварке 8
• Вертикальный шов 10
• Горизонтальный шов 10
• Дефект возможные причины устранение 10
• Таблица сварочных параметров при полуавтоматической сварке 10
• Устранение дефектов при полуавтоматической сварке 10
• Вертикальный угол 11
• Горизонтально вертикальный угол 11
• Дуги в 11
• Напряжение 11
• Потолочный угол 11
• Проволоки м мин 11
• Проволоки мм 11
• Проволоки мм а дуги в проволоки м мин проходов 11
• Проходов 11
• Развернутый угол 11
• Сварочный ток 11
• Скорость 11
• Толщина металла мм диаметр 11
• Толщина металла мм диаметр сварочный ток напряжение скорость число 11
• Число 11
• Электродная и аргонно дуговая сварка 12
• Дефект возможные причины устранение 13
• Ограничение ответственности 13
• Особенности эксплуатации 13
• Техническое обслуживание 13
• Транспортировка хранение и утилизация 13
• Устранение некоторых неисправностей 13
• Dig mig 195_______ digi mig 235_______ multi pro 2100 14
• I mig 135 i mig 165 i mig 195 i mig 235 multipro 2000 14
• Технические характеристики 14

Похожие устройства

• Quattro Elementi multi pro 2100 772-593 Инструкция по эксплуатации
• Quattro Elementi digi mig 195 772-609 Инструкция по эксплуатации
• Quattro Elementi protig 210 771-633 Инструкция по эксплуатации
• Quattro Elementi a 190 + led фонарь 640-155 Инструкция по эксплуатации
• Quattro Elementi b 125 772-388 Инструкция по эксплуатации
• Quattro Elementi a 200 nano 643-279 Инструкция по эксплуатации
• Quattro Elementi a 180 nano 643-262 Инструкция по эксплуатации
• Quattro Elementi a 160 nano 643-255 Инструкция по эксплуатации
• Quattro Elementi a 150 + маска 772-548 Инструкция по эксплуатации
• Quattro Elementi stabilia 5000 w-slim 640-544 Инструкция по эксплуатации
• Quattro Elementi stabilia 3000 w-slim 640-537 Инструкция по эксплуатации
• Quattro Elementi stabilia 2000 w-slim 772-586 Инструкция по эксплуатации
• Quattro Elementi stabilia 1500 w-slim 772-579 Инструкция по эксплуатации
• Quattro Elementi stabilia 1000 w-slim 772-562 Инструкция по эксплуатации
• Quattro Elementi stabilia 500 w-slim 772-555 Инструкция по эксплуатации
• Quattro Elementi stabilia 2000 772-067 Инструкция по эксплуатации
• Quattro Elementi stabilia 1500 772-050 Инструкция по эксплуатации
• Quattro Elementi stabilia 1000 772-043 Инструкция по эксплуатации
• Quattro Elementi stabilia 500 772-036 Инструкция по эксплуатации
• Quattro Elementi stabilia 12000 772-111 Инструкция по эксплуатации

Для использования моделей MultiPro 2000 2100 для аргонно дуговой сварки TIG подключите кабельные вилки сварочного пистолета приобретается отдельно и обратного провода к разъемам на лицевой панели При этом виде сварки сварочный пистолет обычно подключают к разъему а обратный провод к Для выбора вида сварки на аппарате MultiPro 2000 переведите переключатель 7 рис 4 в соответствующее положение По часовой стрелке MIG 2Т MIG 4Т ММА TIG сварка Для выбора вида сварки на аппарате Multi Pro 2100 последовательно нажимайте кнопку 12 рис 5 Выбранный режим будет отмечен загоревшимся светодиодом Удостоверьтесь что кабельные разъемы надежно закреплены в кабельных розетках периодически проверяйте надежность соединения иначе возможно искрение и прогорание контактов Закрепите зажим массы на свариваемой заготовке как можно ближе к месту сварки предварительно зачистив место соединения Подключите газовый шланг от редуктора баллона с газом к штуцеру на задней панели аппарата если вы осуществляете полуавтоматическую сварку в газовой среде MIG MAG Подключите газовый шланг к сварочному пистолету при аргонно дуговой сварке 5 2 Включение аппарата Включите вилку провода питания аппарата в заземленную сеть 220 Вольт 50 Гц Включите аппарат клавишей ВКЛ ВЫКЛ на задней или передней панели в зависимости от модели Включится вентилятор охлаждения На лицевой панели одновременно загорятся зеленый и желтый светодиоды рис 1 2 4 Выждите несколько секунд Желтый светодиод погаснет Запрещено использовать аппарат пока желтый светодиод горит Аппарат готов к проведению сварочных работ Если зеленый светодиод не загорелся загорелся и не погас желтый светодиод или не работает вентилятор аппарат неисправен Обратитесь в уполномоченный сервисный центр 5 3 Панель управления Все органы управления сварочным аппаратом за исключением клавиши включения для моделей iMIG Digi MIG 195 235 и Multi Pro находятся на лицевой панели рис 1 2 3 4 5 Лицевая панель I MIG 135 165 Рис 1
