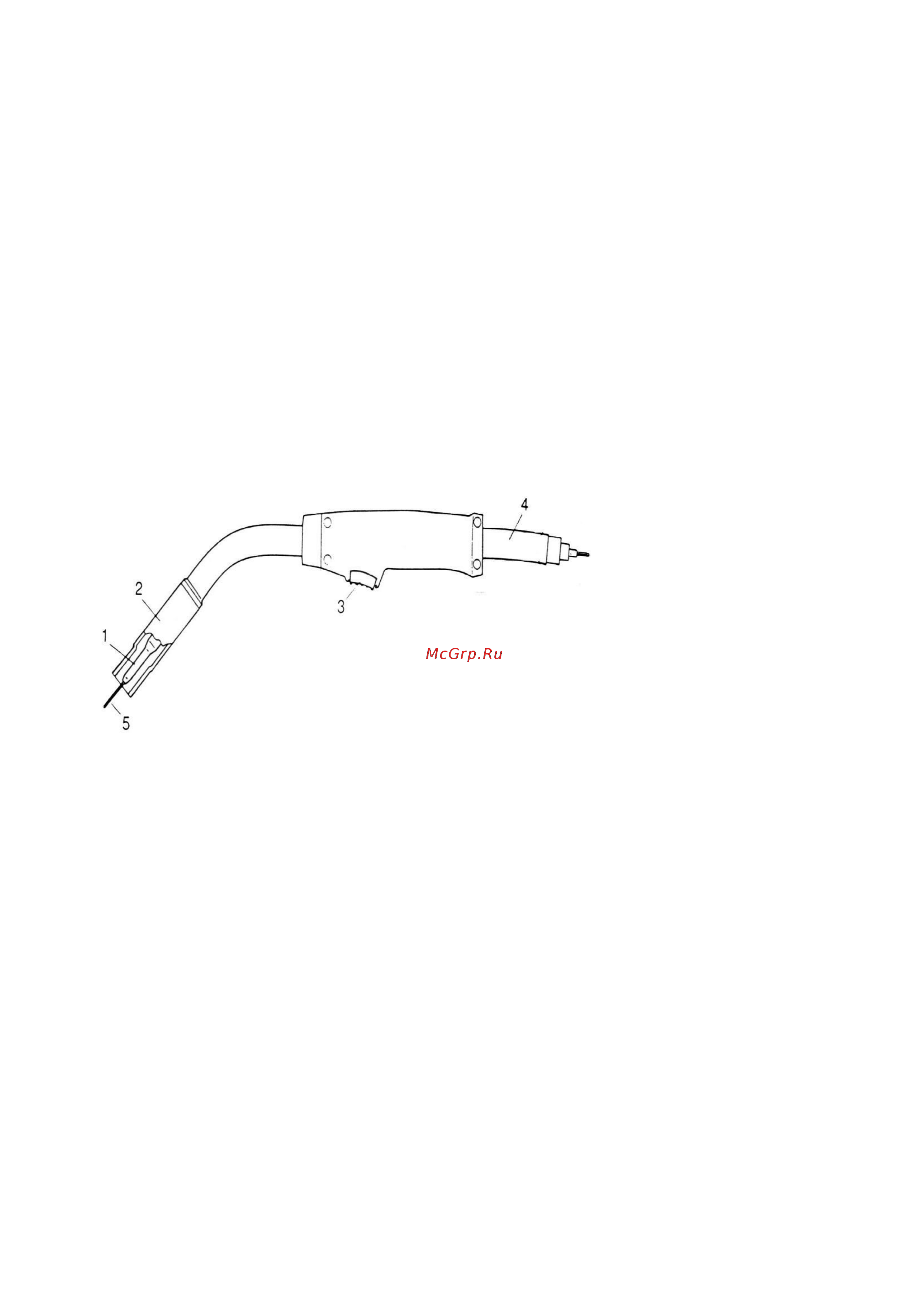

5 6 Регулировка сварочного тока и скорости движения проволоки Сварочные аппараты серии i MIG Digi MIG и MultiPro оснащены рукояткой плавной регулировки напряжения дуги 3 рис 1 2 3 4 5 Рядом расположена рукоятка регулировки сварочного тока 4 Регулировка тока производится плавно Для уменьшения значения вращайте рукоятки в сторону МИН для увеличения в сторону МАКС Значения сварочного тока и напряжения дуги взаимосвязаны Их значения устанавливаются опытным путем в каждом конкретном случае и зависят от толщины металла и проволоки вида металла положения сварочного шва вида защитного газа При увеличении сварочного тока скорость движения проволоки увеличивается При увеличении напряжения дуги увеличивается скорость плавления проволоки Если установить высокое значение тока и низкое значение напряжения то скорость движения проволоки будет высокой но она не будет успевать плавиться Если сделать наоборот то проволока начнет плавиться практически еще не выйдя из медной вставки рис 7 Поэтому устанавливая значения тока и напряжения сварочной дуги будьте внимательны За обучением обратитесь в специализированные учебные заведения В моделях i MIG DigiMIG 195 235 и MultiPro для повышения безопасности работы скорость проволоки установлена минимально возможной до тех пор пока не инициирована дуга Т е если вы просто нажмете на курок сварочного пистолета то скорость проволоки будет минимальной Это не является неисправностью аппарата Как только дуга инициирована скорость проволоки становится равной установленной пользователем 5 7 Сварка различных металлов Аппараты i MIG Digi MIG и MultiPro могут быть использованы для сварки низкоуглеродистых жаропрочных нержавеющих и других легированных сталей алюминия Для сварки необходимо использовать соответствующую проволоку и защитный газ учебниками по сварочному делу 5 8 Сварочный пистолет и его устройство 1 Медная токопроводящая вставка 2 Газовое сопло 3 Курок сварочного пистолета 4 Рука в 5 Сварочная проволока электрод У моделей i MIG 135 165 сварочный пистолет уже подсоединен к сварочному аппарату и готов к использованию В случае необходимости заменить сварочный пистолет обратитесь в уполномоченный сервисный центр Неправильная установка может привести к выходу аппарата из строя У моделей i MIG Digi MIG 195 и 235 и MultiPro сварочный пистолет съемный оснащен ЕВРО разъемом Перед началом работы подключите сварочный пистолет к ЕВРО разъему на лицевой стороне аппарата Для того чтобы заменить вставку 1 рис 5 в сварочном пистолете необходимо снять сопло и открутить вставку Обратите внимание что диаметр отверстия во вставке должно соответствовать диаметру используемой проволоки Для хорошей подачи сварочной проволоки очень важно использовать комплектующие соответствующие ее диаметру и материалу Внимание Необходимо регулярно прочищать сопло 2 и заменять вставку 1 Все работы по очистке и смене комплектующих необходимо проводить при выключенном из сети питания аппарате 6 Рекомендации по полуавтоматической сварке 6 1 Теория полуавтоматической сварки Полуавтоматическая сварка MIG MAG это один из видов дуговой сварки с зажиганием дуги между свариваемым изделием основным материалом и постоянно двигающейся металлической проволокой являющейся электродом и одновременно заменяющей наполнитель присадочный материал Сварочный шов защищается от воздействия атмосферного воздуха газом который может быть инертным сварка MIG или активным что означает что газ участвует в химических процессах происходящих в сварочном наплавляемом валике сварка MAG Внимание Категорически запрещено использовать горючие газы При использовании флюсовой электродной проволоки защитный газ не нужен т к сама проволока содержит флюс который при расплавлении образует защитный газ У сварки MIG MAG много преимуществ высокая скорость меньшая температура воздействия на металл возможность сваривать тонколистовой металл установленной толщины возможность механизации системы возможность осуществлять сварку во всех пространственных положениях
