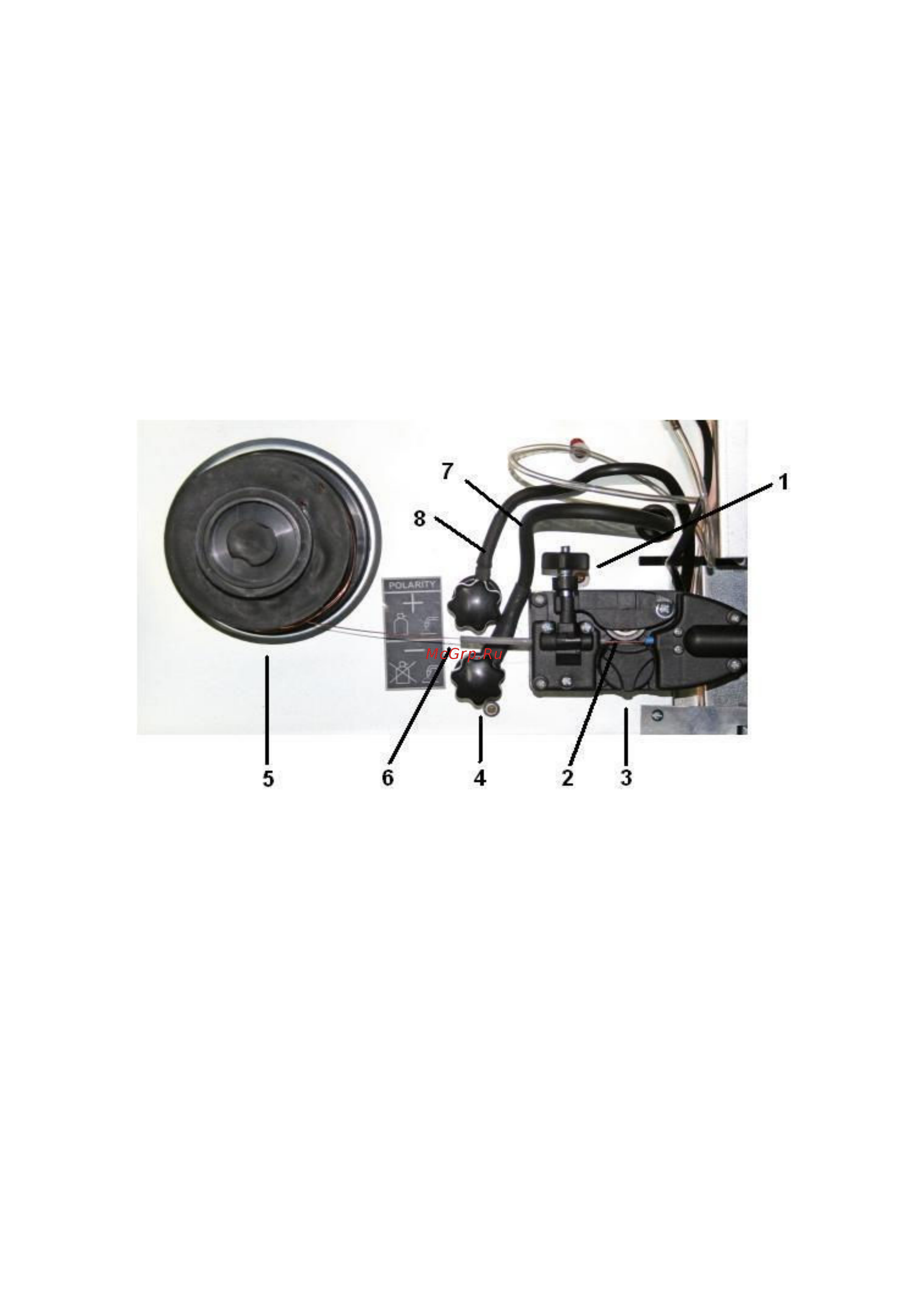

5 4 Установка катушки сварочной проволоки Удостоверьтесь что аппарат отключен от сети питания Откройте боковую панель аппарата Установите катушку с проволокой на штатив 5 Рис 6 Отрежьте конец проволоки 10 см Открутите прижимной винт 1 в механизме подачи проволоки откиньте его для модели 135 165 потянув на себя для моделей 195 235 2000 2100 потянув влево и вставьте конец проволоки через отверстие 6 для подачи к приводному ролику 3 Убедитесь что витки проволоки на катушке не заходят друг на друга и не будут мешать разматыванию Установите обратно и закрутите прижимной винт 1 Давление оказываемое на проволоку приводным роликом регулируется с помощью прижимного винта 1 Очень важно установить правильное давление Оптимальное давление обеспечит ровное без рывков продвижение проволоки и остановку приводного ролика в случае блокирования сварочного пистолета Слишком малое давление приводит к проскальзыванию проволоки слишком большой прижим может разорвать проволоку Требуется определенный опыт для установки правильного прижима Далее закройте боковую крышку и включите аппарат в сеть Для прохождения проволоки через сварочный пистолет для моделей i MIG 135 165 нажмите на кнопку сварочного пистолета для моделей i MIG Digi MIG 195 235 и MultiPro 2000 2100 нажмите кнопку 6 рис 1 на лицевой панели Механизм подачи проволоки затянет проволоку в канал сварочного пистолета проволока пройдет через весь рукав сварочного пистолета и выйдет наружу Обрежьте конец проволоки чтобы свободный видимый конец был 5 10 мм 5 6 4 2 3 Рис 6 1 Прижимной винт регулирует давление прижимного ролика 2 Прижимной ролик 3 Приводной ролик 4 Контакты смены полярности работа с газом без газа 5 Катушка с проволокой 6 Отверстие канала подачи проволоки 7 Провод сварочного пистолета 8 Обратный провод 5 5 Работа с газом и без газа Сварочные аппараты серии i MIG Digi MIG и MultiPro могут работать как с защитным газом так и без него Для смены вида работы необходимо сменить полярность сварочного пистолета Смена полярности производится под откидной боковой крышкой рядом с механизмом подачи проволоки Рис 6 Все работы производите предварительно отключив аппарат от сети Для работы без газа необходимо подключить провод сварочного пистолета 7 к контакту а обратный провод 8 к Для работы без газа необходимо использовать специальную флюсовую проволоку Модели i MIG 135 165 изначально оснащены для работы без газа Для работы с защитным газом подключите провод сварочного пистолета 7 к контакту а обратный провод к Подключите защитный газ к штуцеру на задней панели Модели i MIG Digi MIG 195 235 и MultyPro 2000 2100 изначально оснащены для работы с газом Для смены полярности у моделей MultiPro для работы с газом подключите провод 7 к контакту рис 6 а обратный провод зажима массы к контакту на лицевой панели аппарата для работы без газа подключите провод 7 к контакту рис 6 а обратный провод зажима массы к контакту на лицевой панели При неправильном подключении результат сварки резко ухудшается или становится невозможным Это не является дефектом аппарата
