Сварог TIG 500 P (W302) [15/20] Установка оборудования простого и импульсного режима tig

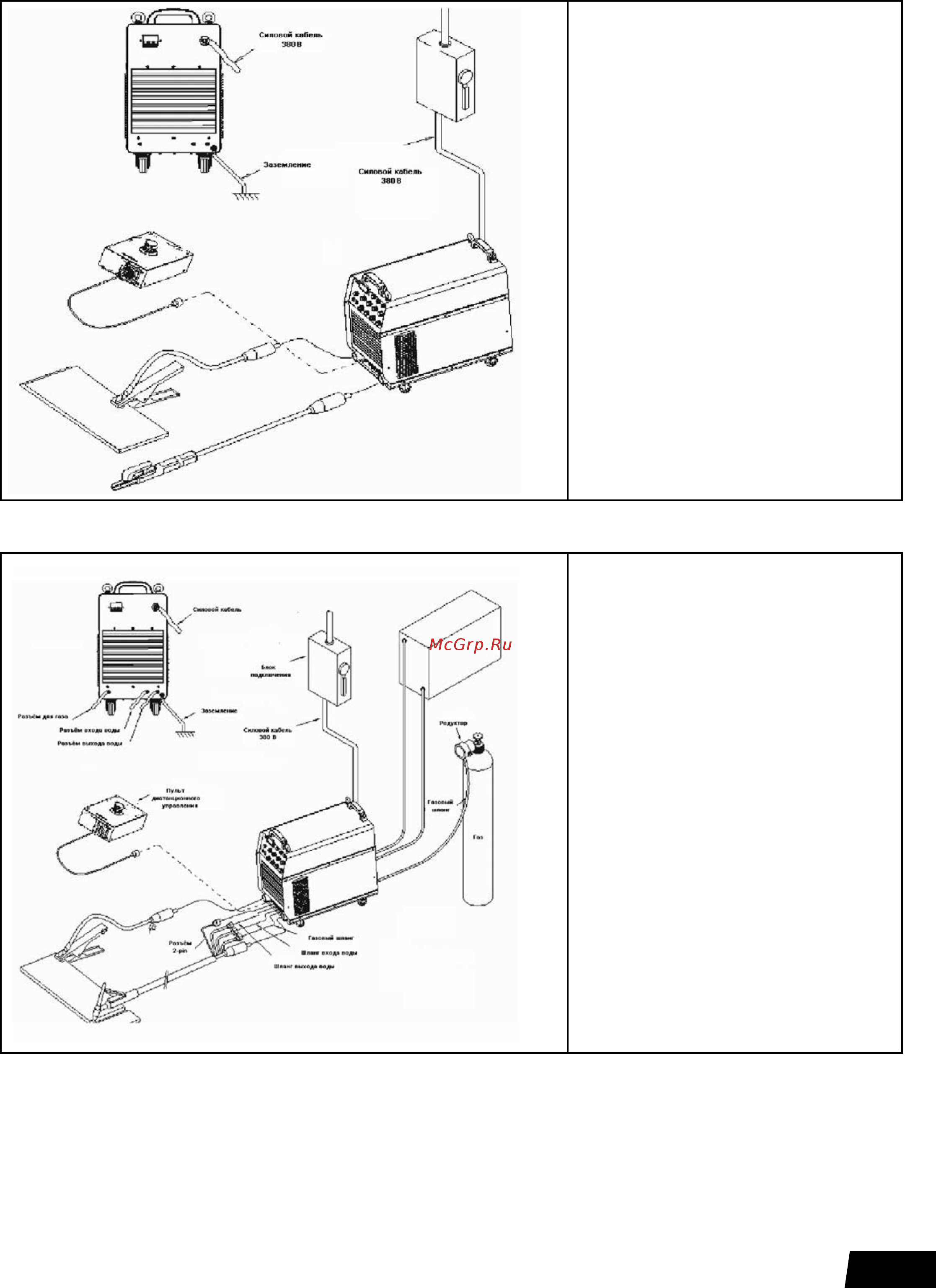

Рисунок 7.3. Подключение

для режима ММА

Подключите электрододержатель к

разъему ОКС «-» и обратный кабель

к разъёму ОКС «+» полярность при

этом будет прямой.

Для получения обратной полярности

поменяйте разъемы электрододержа-

теля и массы местами.

7.4 Установка оборудования простого и импульсного режима TIG

Рисунок 7.4. Подключение

для режима TIG

1. Газовый шланг, газовый регу-

лятор, газовый баллон и пульт

дистанционного управления

приобретаются отдельно и

в базовую комплектацию не

входят.

2. Для работы в режиме TIG

правильно подключайте по-

лярность горелки к разъёму

«-», обратный кабель «массы»

к разъёму «+»

3. Заземлите машину через

корпус или через блок под-

ключения.

7.5 Порядок работы в режиме TIG

1. Подключите источник питания инвертора. (Рис 7.1 и 7.4)

2. Соедините газовый шланг, выводной кабель аппарата, подсоедините заготовку зажимом об-

ратного кабеля, соедините кабель горелки с аппаратом. (Рис 7.4) Когда используется ох-

лаждаемая горелка TIG переключатель водяного и воздушного охлаждения должен быть
