5. Описание панелей

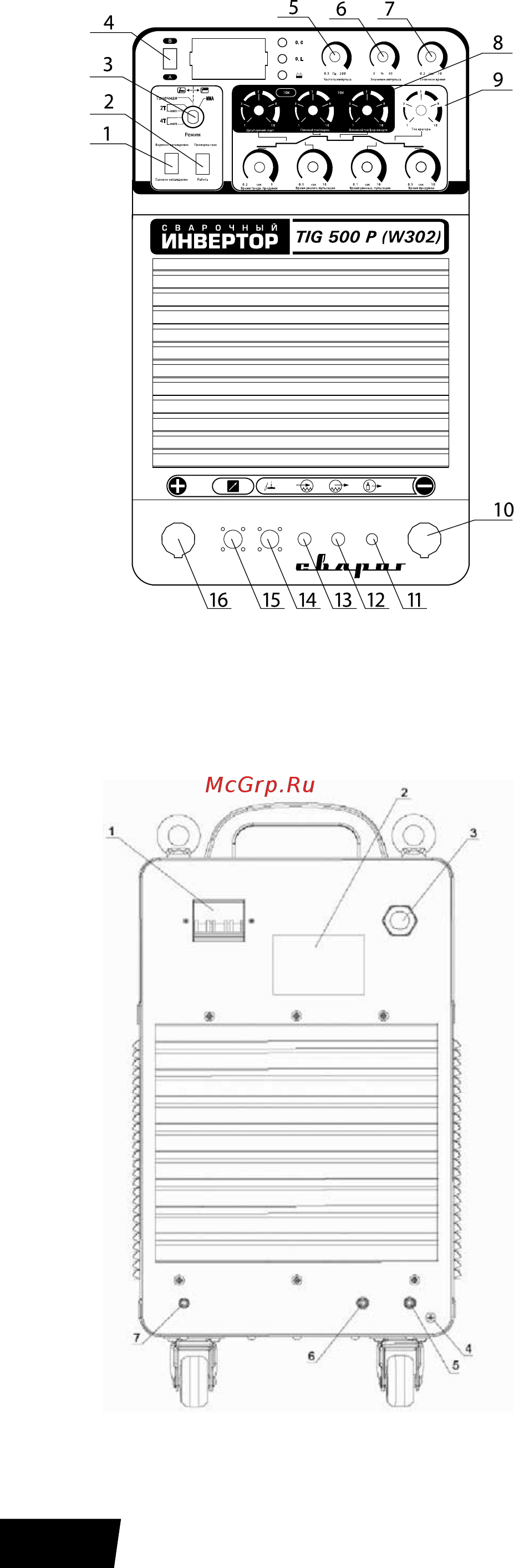

Рисунок 5.1

Передняя панель аппарата

1. Переключатель водяного/воздушного охлаждения

2. Кнопка проверки газа

3. Переключатель режимов сварки (рис. 5.3)

4. Зона выбора параметров сварки и защиты (рис 5.4.)

5. Регулятор частоты импульса (*только для TIG)

6. Регулятор длительности импульса (*)

7. Регулятор времени сварки точки

8. Зона параметров MMA-сварки (рис. 5.5)

9. Зона параметров TIG-сварки (рис. 5.5)

10. «-» Разъём ОКС (75-90)

11. Резьбовое соединение выхода газа M10x16

12. Резьбовое соединение входа воды (M10x16)

13. Резьбовое соединение выхода воды (M10x16)

14. Разъём подключения управляющего кабеля горелки

15. Гнездо для подключения пульта дистанционно-

го управления (регулировка тока сварки (MMA) и

пикового тока сварки (TIG))

16. «+» Разъём ОКС (75-90)

Рисунок 5.2

Задняя панель аппарата

1. Выключатель питания

2. Шильда

3. 3-фазная 4-проводная входная соединительная

коробка провода (

желтый/зеленый провод для того,

чтобы основать цель.)

4. Клемма заземления

5. Выход водяного охлаждения

6. Вход водяного охлаждения

7. Входное отверстие для защитного газа
