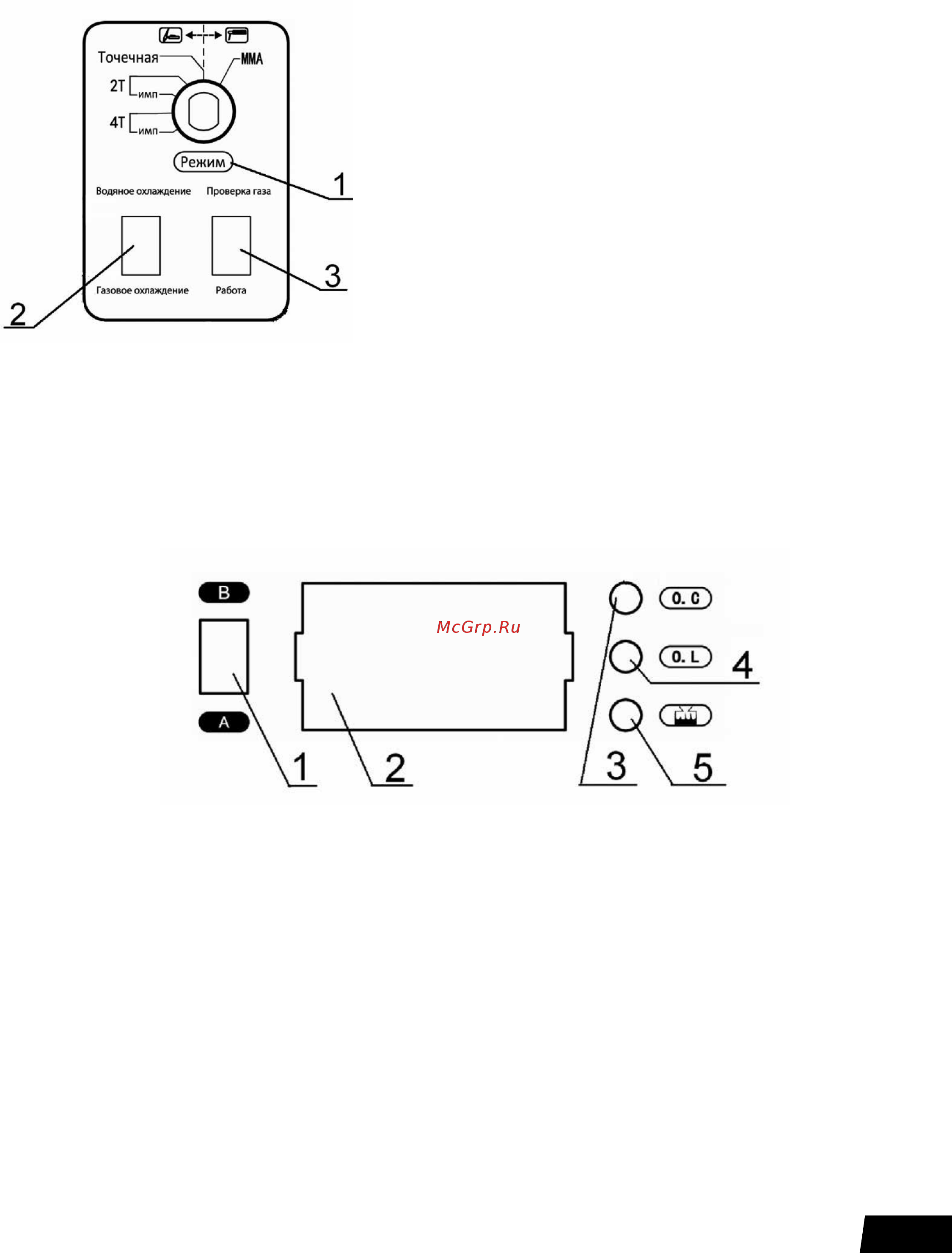

Рисунок 5.3

Зона режимов сварки

1. Переключатель режима: есть 6 сварочных режимов.

Доступны следующие режимы: MMA, точечная

сварка 2T TIG, 2T TIG импульсный, , 4T TIG и 4T TIG

импульсный.

2. Переключатель режима охлаждения горелки:

Выберите охлаждающий режим, соответственно

сварочной горелки. В режиме водяного охлаждения,

машина проверит, циркуляцию воды через горелку.

Если вода отсутствует, машина остановит выходной

ток, и светодиод “ нет воды” загорится, после этого

аппарат автоматически перейдёт. в режим воз-

душного охлаждения, и не будет проверять, есть ли

приток воздуха или отток воды в горелку.

3. Переключатель проверки газа используется для

того, чтобы вручную проверить блокировку газовой

системы. Газовый клапан открывается, когда пере-

ключатель переключен в режим “Проверка газа ”.

Рисунок 5.4 Зона панели для сварочных параметров и режимов защиты

1. Переключатель дисплея напряжение / ток: используется, чтобы управлять значением на

индикаторе (значение напряжения или тока) цифрового измерительного прибора.

2. Цифровой индикатор может вывести на экран выходное напряжение, пиковый ток и дей-

ствующий сварочный ток. На экран выводится напряжение, выводится - значение с одной

десятой числа, и обозначение “V”; значение тока выводится как целое число с обозначени-

ем - “A”.

3. Светодиод перегрузки по току не мерцает, когда машина работает в нормальном режиме.

4. Светодиод перегрузки: не мерцает, когда машина работает в нормальном режиме.

5. Светодиод “отсутствие воды”:- не мерцает, когда машина работает в нормальном режиме.
