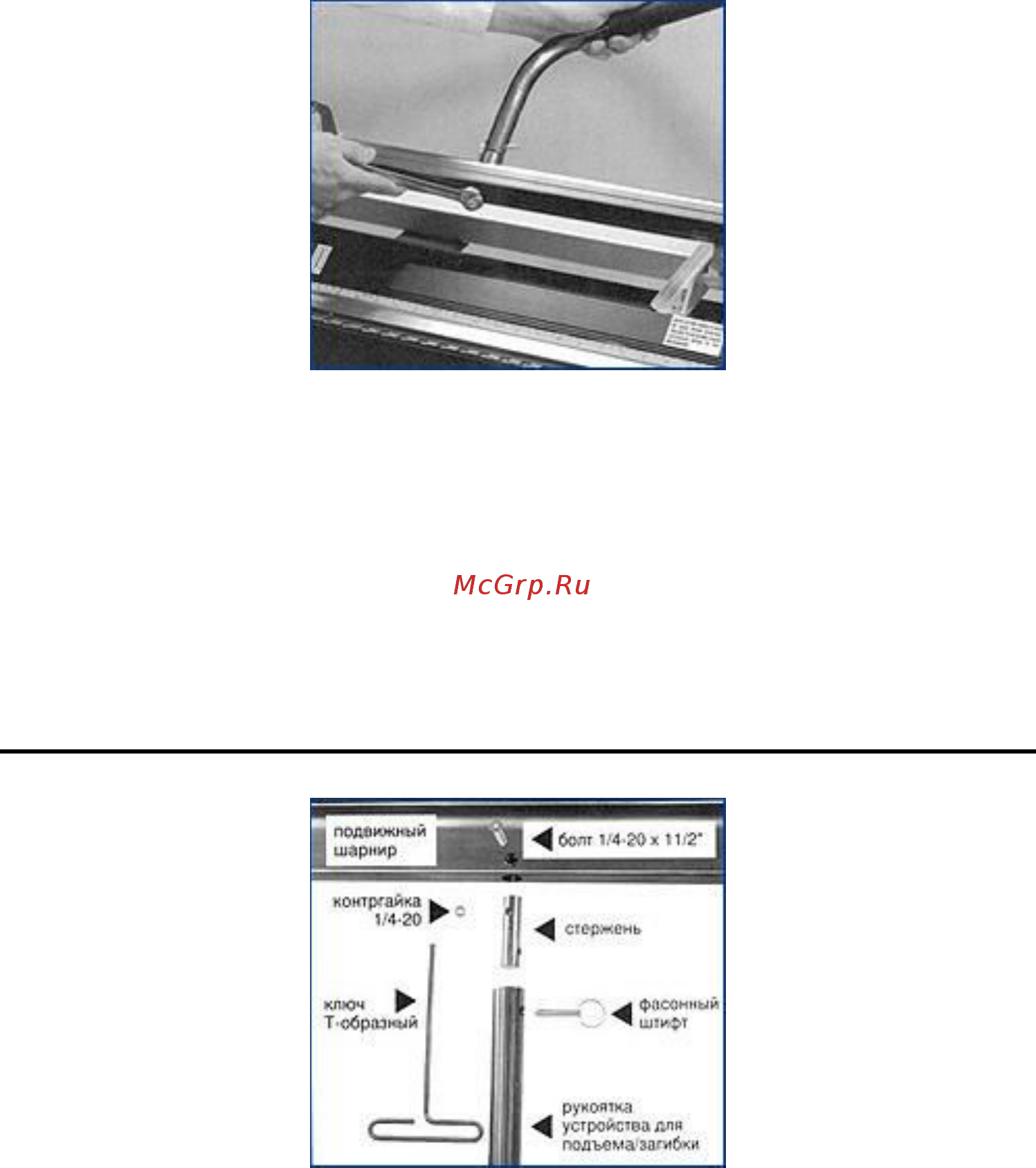

Провести болты с шестигранной головкой через зажимы Вашего гибочного пресса и ввести в основание рукоятки устройства для загибки краев как указанно на рисунке 5 используя поставленные вместе с оборудованием болты с шестигранными головками размеры болтов 3 8 дюйма Затянуть болты вручную То же самое выполнить с другой стороны РИС 6 Насадить рукоятки устройства для загибки краев на стержни рукояток и закрепить их фасонными штифта ми РИС 6 После этого затянуть 3 8дюймовые болты с шестигранными головками при помощи 9 16дюймового гаечного ключа Рукоятки могут быть сняты путем простого удаления фасонных штифтов Установка рукоятки устройства для подъема загибки РИС 7 Узел рукоятки сначала ввести один конец стержня в рукоятку устройства для подъема загибки и вставить фасонный штифт через отверстие
