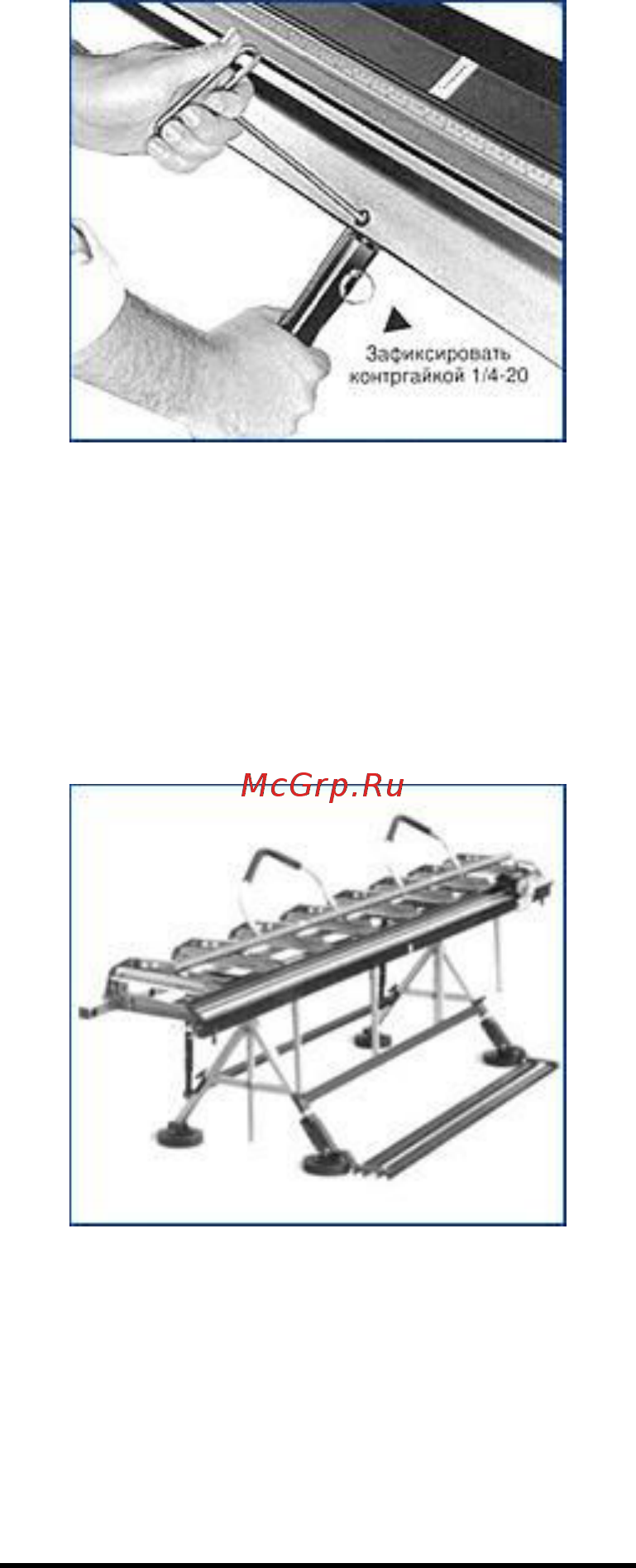

РИС 8 Затем ввести собранную рукоятку в отверстие в нижней части подвижного шарнира выровнять по оси отверстие в шарнире относительно стержня рукоятки и ввести болт пользуясь ключом как показано на рисунке Зафиксировать контргайкой 1 4 20 РИС 8 РИС 9 Операцию повторить для закрепления других рукояток Чтобы снять рукоятки необходимо только лишь вынуть фасонные штифты Во время загибки всегда следует использовать более чем одну рукоятку Установка зажима шарнира Чтобы произвести установку зажима шарнира следует привести в соответствие отверстие высверленное в нижней части и центр подвижного шарнира Выровнять отверстия в зажиме и шарнире как показано на рисунке и ввести болт с головкой типа Phillips поставляемый вместе с оборудованием ЗАМЕЧАНИЕ Вы должны пользоваться зажимом шарнира соответствующим применяемому режущему инструменту MAX CUT OFF Инструкции по регулировке петли шарнира ВАЖНО Петли шарнира в вашем Промышленном Листогибочном Станке Мах 20 были заранее установлены на заводе для средней силы удерживания и лёгкости работы Тем не менее важно чтобы вы снова отрегулировали ваш Промышленный Листогибочный Станок Мах 20 для
