KGB GX-3 [26/35] Kgb gx 3 инструкция по установке

KGB GX-3 "Инструкция по установке"

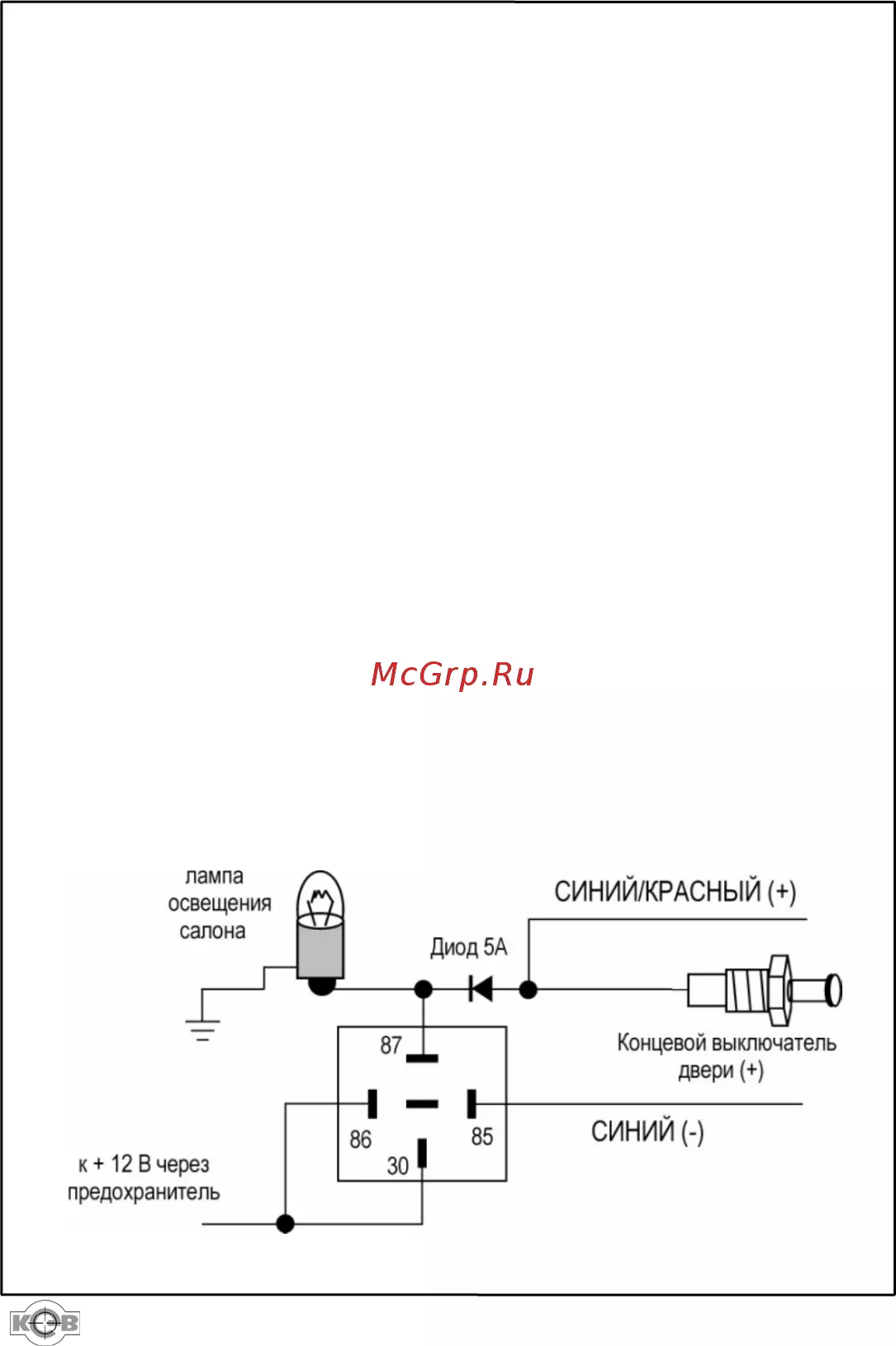

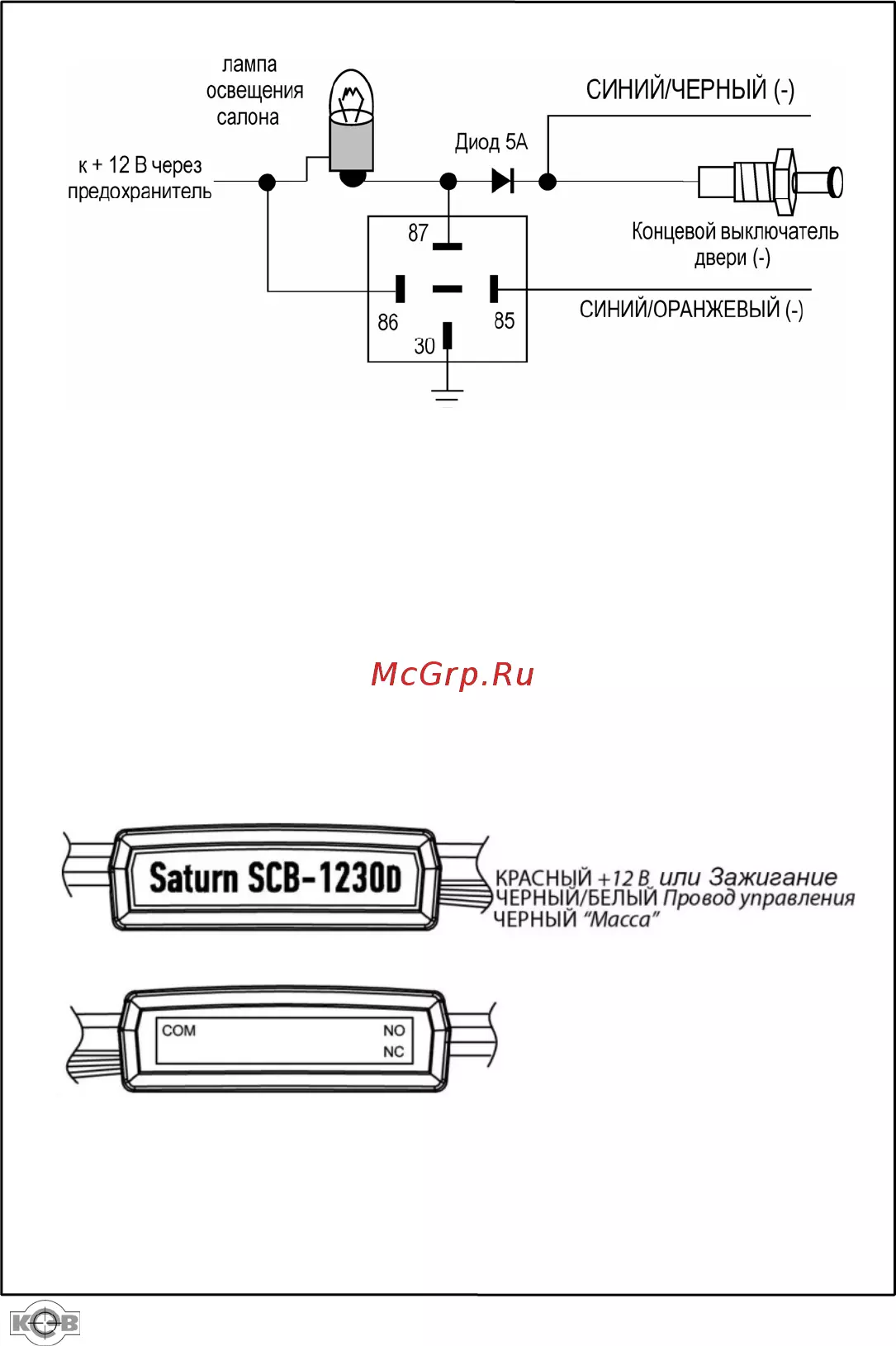

При отрицательных концевых выключателях дверей:

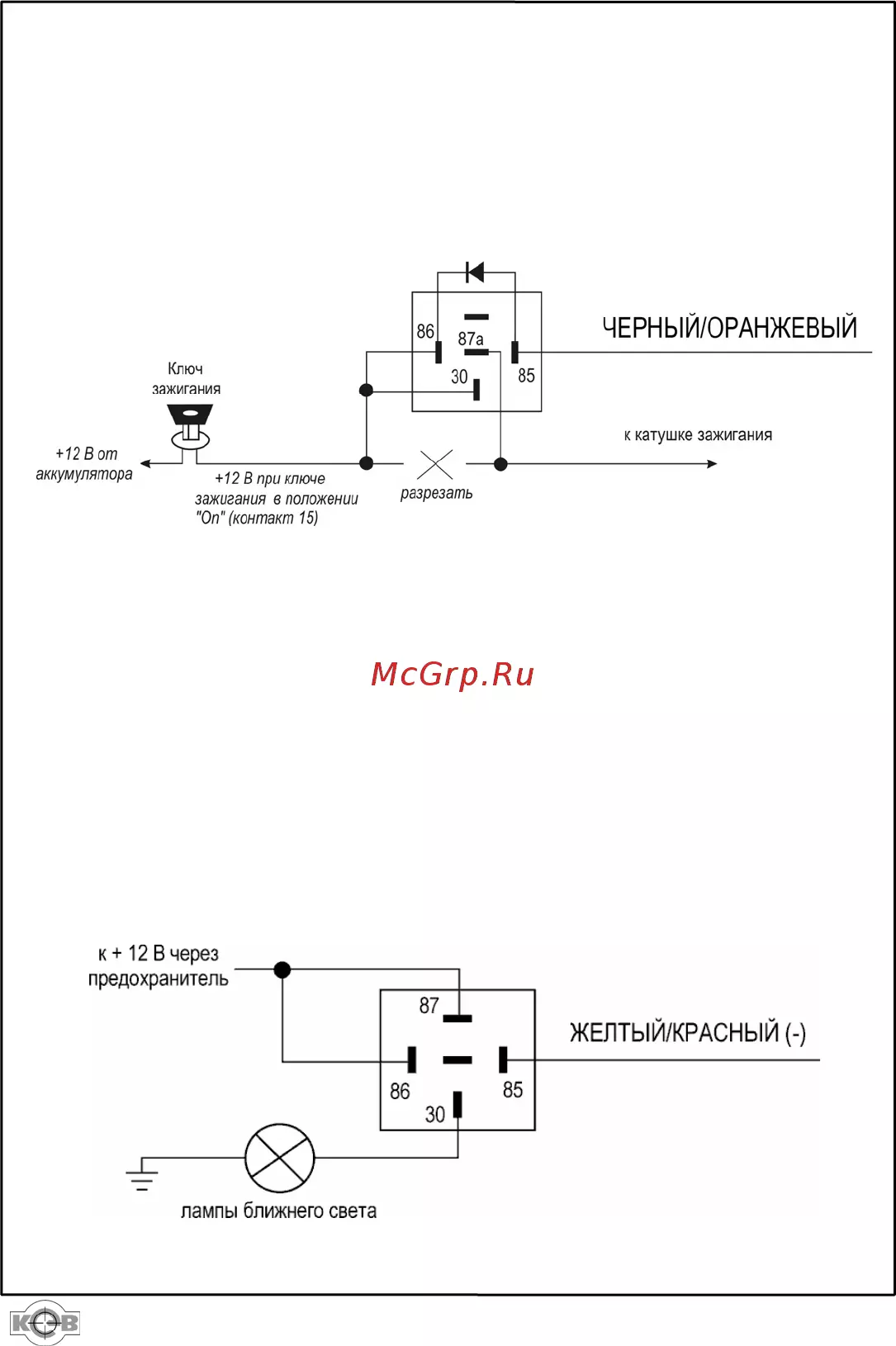

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОЙ ЦЕПИ БЛОКИРОВКИ ДВИГАТЕЛЯ

Черный/Оранжевый провод 20-контактного разъема системы может

использоваться для дополнительной блокировки двигателя с

использованием программируемого цифрового реле (нормально-замкнутого

или нормально-разомкнутого) программируемая функция 1.11.

При использовании Черного/Оранжевого провода для управления

цифровым реле его необходимо подключить к Черному/Белому проводу

управления реле. Красный провод реле подсоединить к +12 В или к проводу

зажигания, Черный - к «Массе». Назначение остальных проводов реле

подписаны на нижней крышке реле блокировки.

Максимальный допустимый ток блокируемой цепи – 15А. В случае

блокирования более мощных цепей необходимо использовать

дополнительное реле.

Примечание: Если Вы хотите изменить принцип работы цифрового реле

Saturn-1230D (НЗ на НР или наоборот, также если хотите «обнулить» реле)

необходимо:

1) Запрограммировать соответствующим образом функцию №11 первого

меню;

2) Отключить питание реле;
