KGB GX-3 "Инструкция по установке"

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЁМОВ СИСТЕМЫ:

ПОДКЛЮЧЕНИЕ CAN-МОДУЛЯ

Для подключения CAN-модуля CANCARD-Saturn (не входит в комплект)

снимите крышку с надписью «CAN», сдвинув её в сторону, вставьте модуль в

паз контактами вниз и задвиньте его до характерного щелчка. См. описание

совместной работы автосигнализации с CAN-модулем на стр. 9.

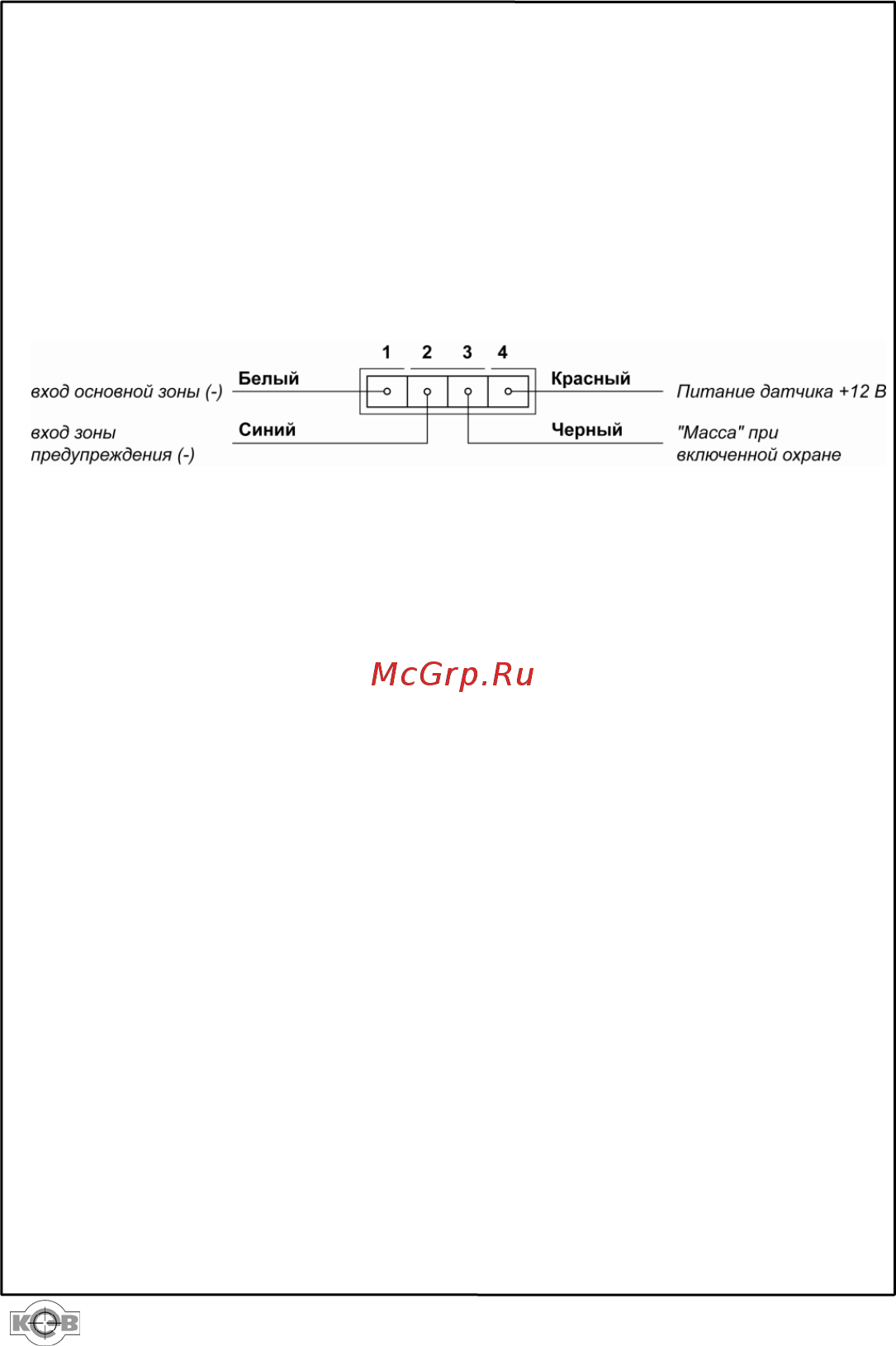

ПОДКЛЮЧЕНИЕ ДАТЧИКА УДАРА

Датчик удара подключается к центральному блоку с помощью

четырехпроводного

кабеля, входящего в комплект сигнализации.

При соответствующем программировании работы датчика (Функция #1.13)

Синий провод разъема будет выполнять функцию контрольного входа

работы предпускового подогревателя и входа контроля габаритных огней.

При этом наличие +12В или неопределенное состояние на входе будет

означать, что устройство работает, а подключение данного входа к «минусу»

соответствует выключению габаритных огней или подогревателя. В

случае

если управление работой контролируемых устройств происходит «минусом»,

то для контроля необходимо изменить его полярность при помощи реле.

ПОДКЛЮЧЕНИЕ GSM-МОДУЛЯ (BiLARM

PC KitPro)

Основной блок системы имеет синий 3-контактный разъем. При помощи

этого разъема к сигнализации можно подключить внешний GSM-модуль или

кабель BiLARM PC Interface (входящий в комплект программирования

BiLARM PC KitPro).
