KGB GX-3 "Инструкция по установке"

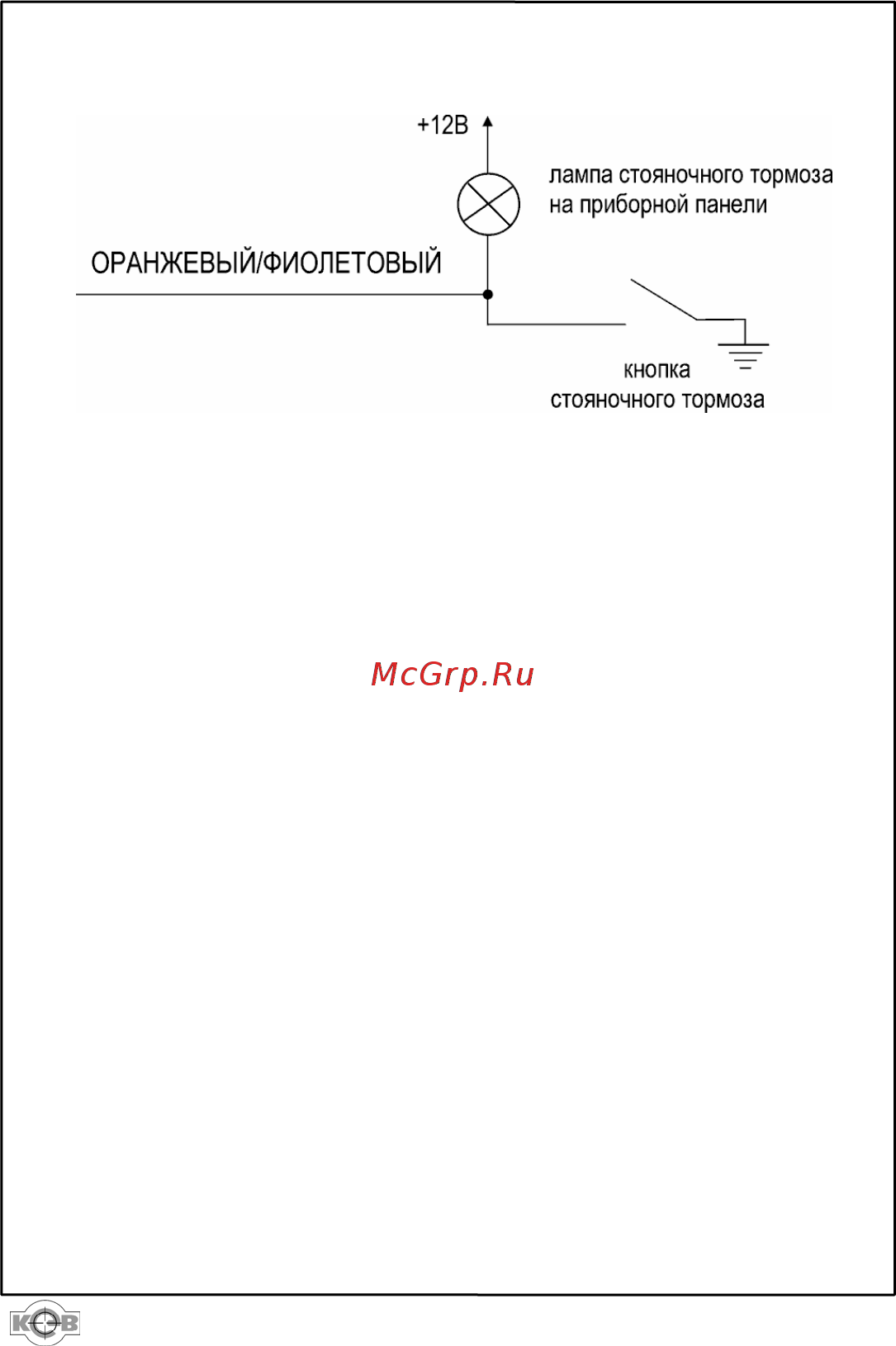

В автомобиле с ручной коробкой передач подсоедините

Оранжевый/Фиолетовый провод к проводу, замыкающемся

на массу при взведении ручного тормоза:

СИНИЙ/КРАСНЫЙ провод - подключите к концевым выключателям дверей,

замыкающимся на +12В при открывании дверей.

ЖЕЛТЫЙ/БЕЛЫЙ провод: отрицательный выход 3-го канала системы для

дистанционного управления дополнительными устройствами. Максимальный

ток нагрузки 300

мА, для подключения требуется дополнительное реле.

Длительность импульса выходного сигнала программируется как

импульсный 0,8 с, таймерный от 1 до 60 секунд (с отключением датчика

системы или без отключения датчика) или “поддержка зажигания” см.

программирование функции # 1.17.

ОРАНЖЕВЫЙ/БЕЛЫЙ провод - подключите к концевому выключателю

багажника, замыкающемуся на “массу” при открывании багажника.

ОРАНЖЕВЫЙ/СЕРЫЙ провод:

Функция

Оранжевого/Серого провода системы – отрицательный вход

триггера капота. Подключите Оранжевый/Серый провод к концевому

выключателю капота, замыкающемуся на “массу” при открывании капота.

ЧЕРНЫЙ провод: минус питания, соедините с “массой” автомобиля,

обеспечив хороший контакт.

ЖЕЛТЫЙ провод: подключите к клемме замка зажигания, на которой при

включении зажигания появляется напряжение +12В.

КОРИЧНЕВЫЙ провод

: - Выход для подключения шины данных

автомобиля «CAN-L».

СЕРЫЙ провод: положительный выход для подключения к сирене.

Максимальный ток нагрузки 2А.
