KGB GX-3 "Инструкция по установке"

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ:

20-КОНТАКТНЫЙ РАЗЪЕМ СИСТЕМЫ:

СИНИЙ/ОРАНЖЕВЫЙ провод: отрицательный дополнительный

программируемый таймерный выход для управления внутрисалонным

освещением (заводская установка) или для управления закрыванием окон

автомобиля (см. программирование функции # 1.14).

Максимальный ток нагрузки 300мА, для подключения требуется

дополнительное реле.

СИНИЙ/ЧЕРНЫЙ провод: подключите к концевым выключателям дверей,

замыкающимся на “массу” при открывании дверей.

ЖЕЛТЫЙ/КРАСНЫЙ провод:

отрицательный выход 2-го канала системы для

реализации функции отпирания дверей в 2 этапа или для дистанционного

управления дополнительными устройствами. Максимальный ток нагрузки

300мА, для подключения требуется дополнительное реле. Длительность

импульса выходного сигнала программируется как импульсный 0,8 с,

таймерный от 1 до 60 секунд (с отключением датчика системы или без

отключения датчика) см. программирование функции

# 1.15, кроме того канал

может выполнять функцию FLEX-канала.

ЖЕЛТЫЙ/ЧЕРНЫЙ провод: отрицательный выход 1-го канала системы для

дистанционного отпирания электрического замка крышки багажника (если

автомобиль им оборудован). Длительность импульса выходного сигнала 0,8

с (заводская установка). Выход данного канала может быть также

запрограммирован как таймерный от 1 до 60 секунд (с отключением датчика

системы

или без отключения датчика) или “постоянный” (“защелка”) см.

программирование функции # 1.15. Максимальный ток нагрузки 300мА, для

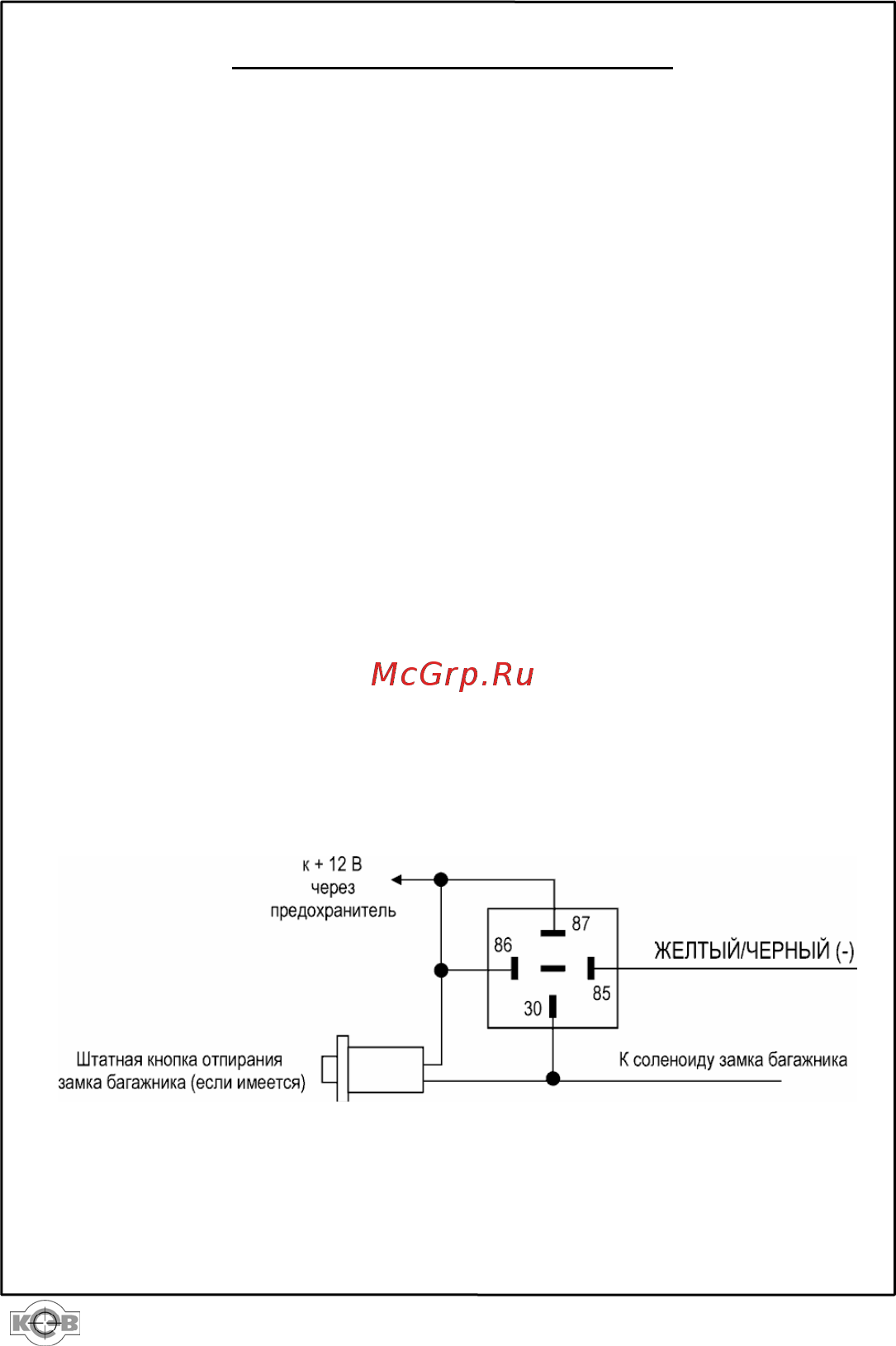

подключения требуется дополнительное реле. Схема подключения

приведена ниже:

ЧЕРНЫЙ/ОРАНЖЕВЫЙ провод: программируемый выход для управления

дополнительным цифровым или аналоговым реле блокировки двигателя.

Максимальный ток нагрузки при использовании выхода в качестве

аналогового - 300мА, для подключения

необходимо дополнительное реле.
