www.timberk.com • электрический накопительный водонагреватель
18
6. КОМПЛЕКТ ПОСТАВКИ
7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
1. Водонагреватель - 1 шт.
2. Анкерный болт - 2 шт.
3. Крепежная планка - 1 шт.
4. Предохранительный клапан - 1 шт.
5. Сливная трубка -1 шт.
6. Руководство по эксплуатации с гарантийным талоном -1 шт.
7. Упаковка - 1 шт.
Местоположение
1. Электрический водонагреватель следует устанавливать на проч-
нойстене.
2. Стена, на которой устанавливается электрический водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
Водонагреватель серии SWH RS1 возможно использовать в горизон-
тальном положении, при этом водяные патрубки должны располагать-
ся с левой стороны водонагревателя.
Примечание!
При использовании в горизонтальном положении вода из водонагре-
вателя полностью не сливается, поэтому для её полного слива водона-
греватель необходимо перевернуть вертикально
ВНИМАНИЕ!
Водонагреватель должен быть установлен на вер-
тикальную стену строго в том положении, как ука-
зано на рис. 3. Серия TIMBERK RS1, может быть
установлен как горизонтально, так и вертикально.

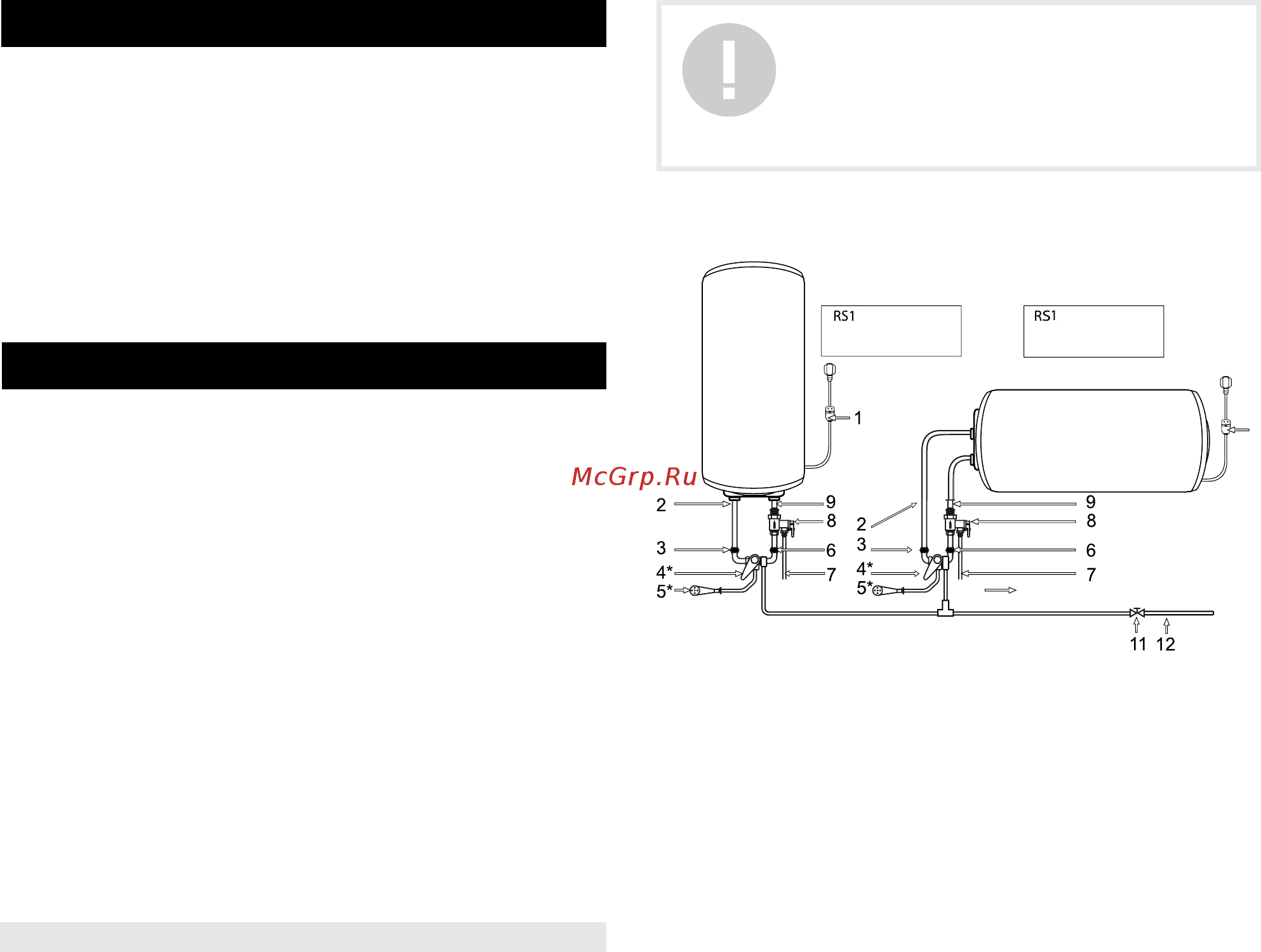

1 - Сетевой шнур с вилкой и УЗО**
2 - Выходной патрубок
3 - Кран регулировки потока горячей воды*
4 - Смеситель*
5 - Душевая насадка*
6 - Кран регулировки потока холодной воды*
7 - Сливная трубка
8 - Комбинированный предохранительный клапан
Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления пред-
ставлен на рис. 3
Рис. 3
вертикальное
расположение
слив воды слив воды
горизонтальное
расположение
