www.timberk.com • электрический накопительный водонагреватель
19

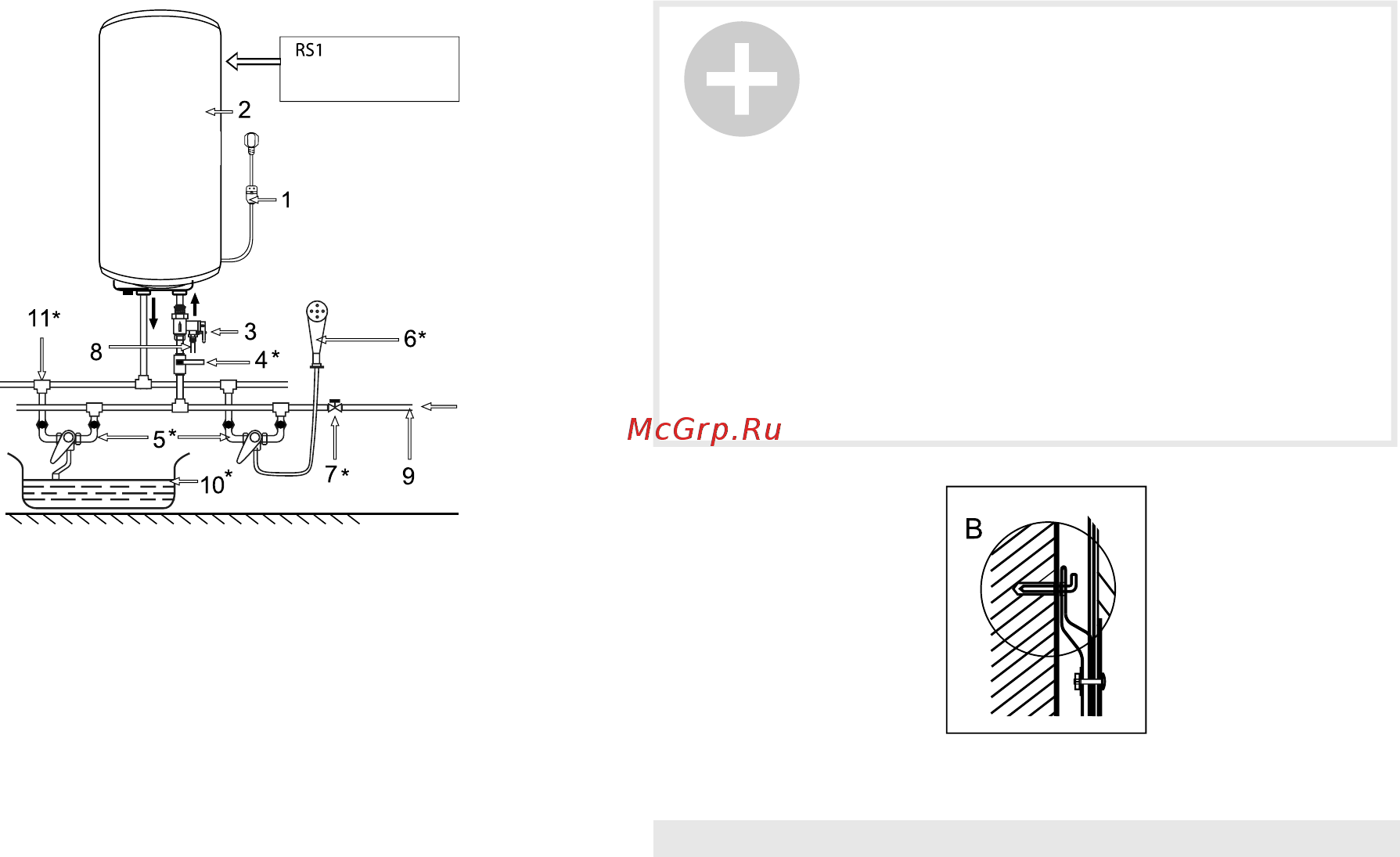

Рис. 4
1 - Сетевой шнур с вилкой и УЗО**
2 - Смонтированный водонагреватель
3 - Комбинированный предохранительный клапан
4 - Кран входа холодной воды *
5 - Смеситель *
6 - Душевая насадка *
7 - Отсечной кран водопроводной магистрали
холодная вода
вертикальное
расположение
9 - Входной патрубок
11 - Отсечной кран водопроводной магистрали*
12 - Водопроводная магистраль
* Не входит в комплект поставки
** В зависимости от партии товара УЗО может быть расположено не в составе сетевого
шнура.
Способы монтажа водонагревателя
Способ монтажа водонагревателя для нескольких точек потребления
представлен на рис. 4
8 - Сливная трубка
9 - Водопроводная магистраль
10 - Ванна *
11 - Тройник*
* Не входит в комплект поставки
** В зависимости от партии товара УЗО может быть расположено не в составе сетевого
шнура.
Монтаж водонагревателя
ПРИМЕЧАНИЕ:
Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предоставленныепро-
изводителем. Электрический водонагреватель
нельзя крепить на стене до того, как вы убедитесь,
что кронштейн установлен надёжно и прочно. В
противном случае электрический водонагреватель
может упасть со стены, что может привести к его
повреждению и даже к серьёзным происшествиям с
причинением вреда здоровью и получением травм.
При определении точек для отверстий под болты
следует предусмотреть свободное пространство
между нижней частью водонагревателя и полом,
для серии RS1при монтаже в горизонтальном по-
ложении между левой стороной водонагревателя и
стеной слева, не менее 0,6 м.
Рис. 5
