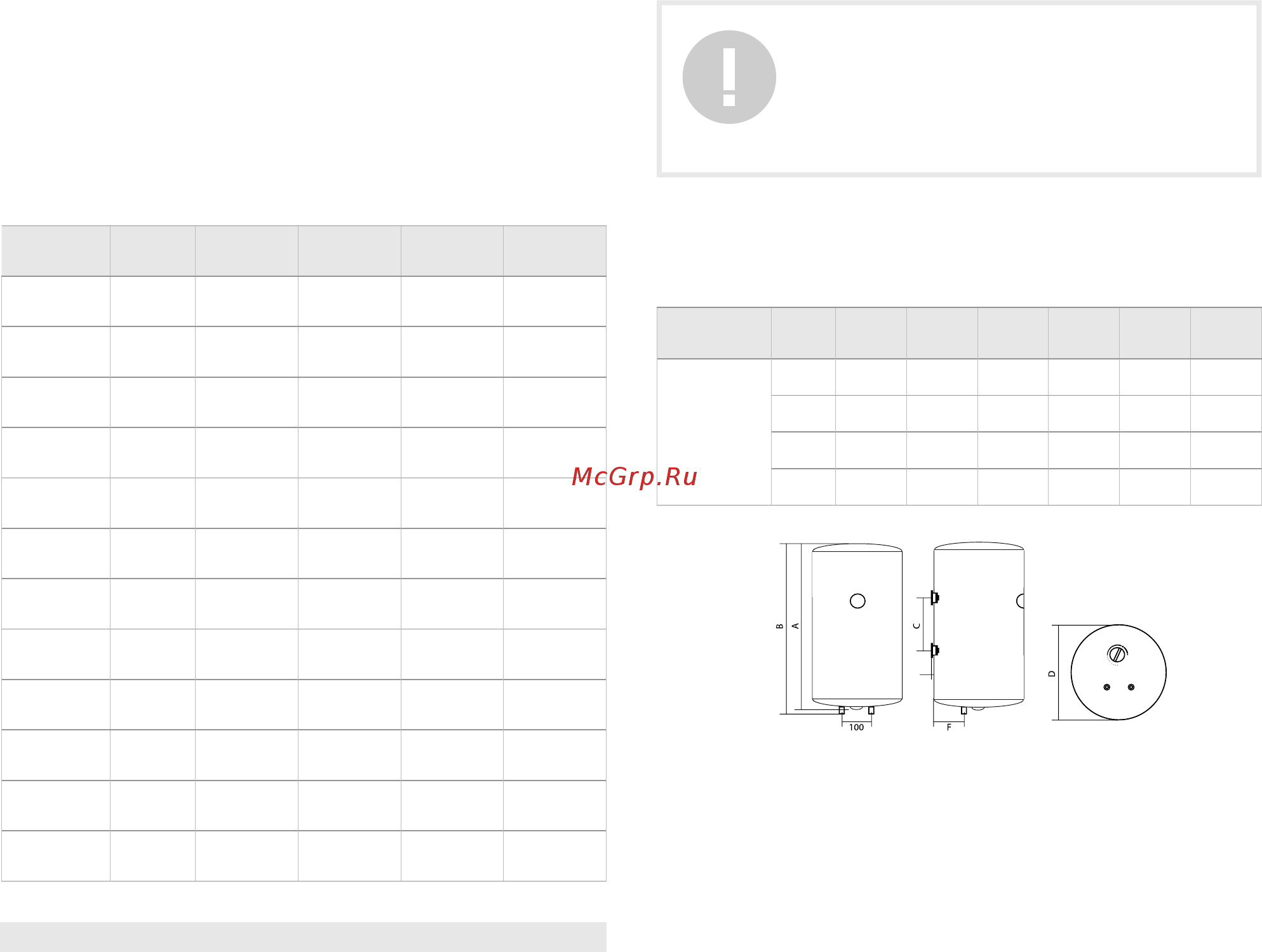

![Timberk swh rs1 80 vh [4/40] Important](/views2/1239090/page4/bg4.png)
www.timberk.com • electrical storage water heater
4
Technical characteristics
Technical characteristics of water heaters are given below in Table 1.
Table 1
IMPORTANT!
Technical characteristics of the water heater you
purchased as of the date of manufacture correspond
to data, specified in the table. Technical characteristics
and scope of delivery can be revised without any prior
notice.
5. Temperature controller: accurate and reliable water temperature control.
6. Internal tanks and all internal components are made out of SUS 304
stainless steel with walls 1.2 mm thick.
7. Magnesium anode is for additional protection of the tank and seam joints.
Description Units
SWH RS1
30 VH
SWH RS1
50 VH
SWH RS1
80 VH
SWH RS1
100 VH
Power supply V/Hz 220~/50 220~/50 220~/50 220~/50
Rated current A
9.1 9.1 9.1 9.1
Rated power W 2000 2000 2000 2000
Tank capacity L 30 50 80 100
Rated pressure Mpa 0,7 0,7 0,7 0,7
Water protection – IPX4 IPX4 IPX4 IPX4
Electrical
protection class
– I I I I
Heating time,
at Δ 30 ºC
min 18 38 57 71
Appliance
dimensions
mm Ø340х530 Ø340х762 Ø410х787 Ø410х935
Net weight kg 8,3 11,30 14,40 16,80
Factual year energy
consumption
kW•h 372,3 430,7 532,9 613,2
Constant daily
heating loss
kW•h / day 1,07 1,23 1,53 1,72
Capacity,
l
A B C D E F
RS1 seies
30 520 537 200 340 9 87
50 743 750 305 340 9 87
80 805 822 400 410 9 214
100 934 951 400 410 9 214
Dimensional features
Dimensional features of RS1 series water heater (in mm) according to Fig.1
are given below in Table 2.
Table 2
Fig. 1
