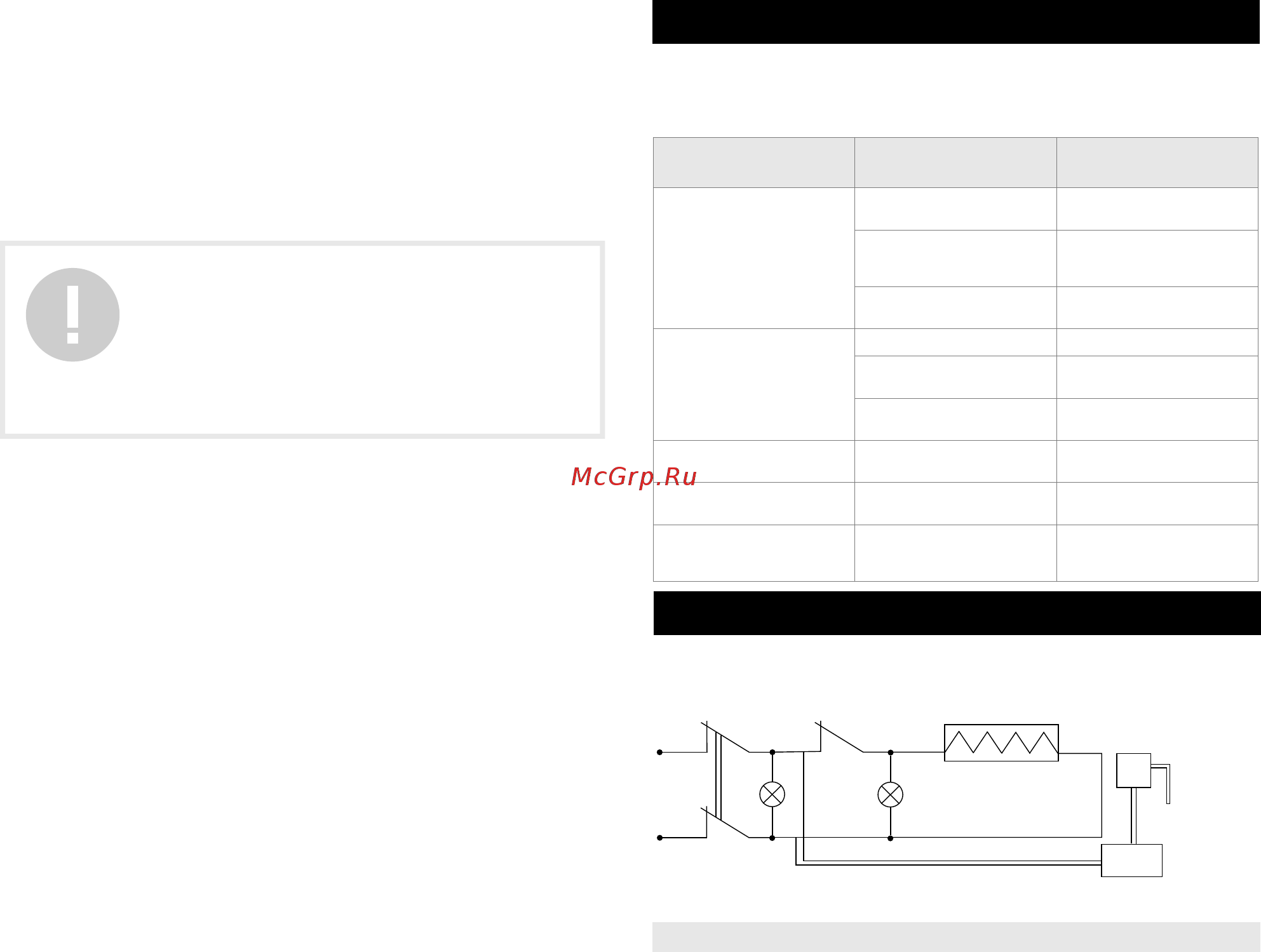

www.timberk.com • electrical storage water heater
11
6. To drain water from the internal tank properly, water can be drained
through a composite relief valve (Fig. 8) (unscrew the composite relief valve
drain knob screw and set the drain knob to the upper position, at that hot
water tap must be open, and cold water supply valve must be closed).
7. Bear in mind to check serviceability of the relief valve every 14 days –
inspection method:
- turn the discharge lever to the left up until you feel the change of thread,
then water must start flowing from the valve’s hole. After checking the
water flow, return the lever to its initial position.
8. If necessary, wipe external surfaces of the heater by a damp cloth with
soap.
IMPORTANT!
If these actions had no positive result or the thermal
switch turns off repeatedly during a short period of
time, then you should de-energize the water heater,
cut off water supply and contact your local Timberk
Authorized Service Center for a consult or repair of the
appliance.
Possible malfunctions and troubleshooting methods
Table 2
10. TROUBLESHOOTING
Failure Possible causes Troubleshooting method
Heating indicator light doesn’t light up,
water is not heated
1. Temperature adjustment device
is broken.
Contact a repairer, TIMBERK service
center.
2. Temperature limiter was actuated or
was not switched on.
Switch on the temperature switch
following instructions on its activation.
(page 15)
3. Temperature limiter is broken. Contact a repairer, TIMBERK service
center.
Water doesn’t flow from the hot water
discharge cock
1. Water feed is cut off. 1. Wait until water supply is restored.
2. Water pressure is too low. 2. Switch on the water heater again,
when normal water pressure restores.
3. Water supply exhaust valve is
closed.
Water temperature is too high Water temperature control system
is damaged.
Contact a repairer, TIMBERK service
center.
Water leakage Seal at the point of pipe connection
is broken.
Replace the joint seal.
Water flows from the appliance’s case Breaking of the internal tank
(corrosion)Seal at the point of the
heating element connection is broken.
Contact a repairer, TIMBERK service
center.
switched off or not switched on. To reset the water heater to the operating
condition, it is necessary to:
- de-energize the water heater, remove the plate of the side / lower cover
for horizontal-type/vertical-type water heater respectively.
- for SWH FSL3 series vertical-type water heaters: unscrew retaining nut of
the thermal switch, fastened on the flange of the heating element, turn the
thermal switch and press the button, located in the center of the thermal
switch, until it clicks; Fig. 9
- if the button is not pressed and there is no clicking, then you should wait
until the thermal switch cools down to the initial temperature.
11. WIRING DIAGRAM
Fig. 11
Temperature
limiter
Thermostat
Heating
element
Power
Heating
