Timberk swh fsl3 80 vh [5/40] Water heater description
![Timberk swh fsl3 80 vh [5/40] Water heater description](/views2/1239097/page5/bg5.png)
www.timberk.com • electrical storage water heater
5

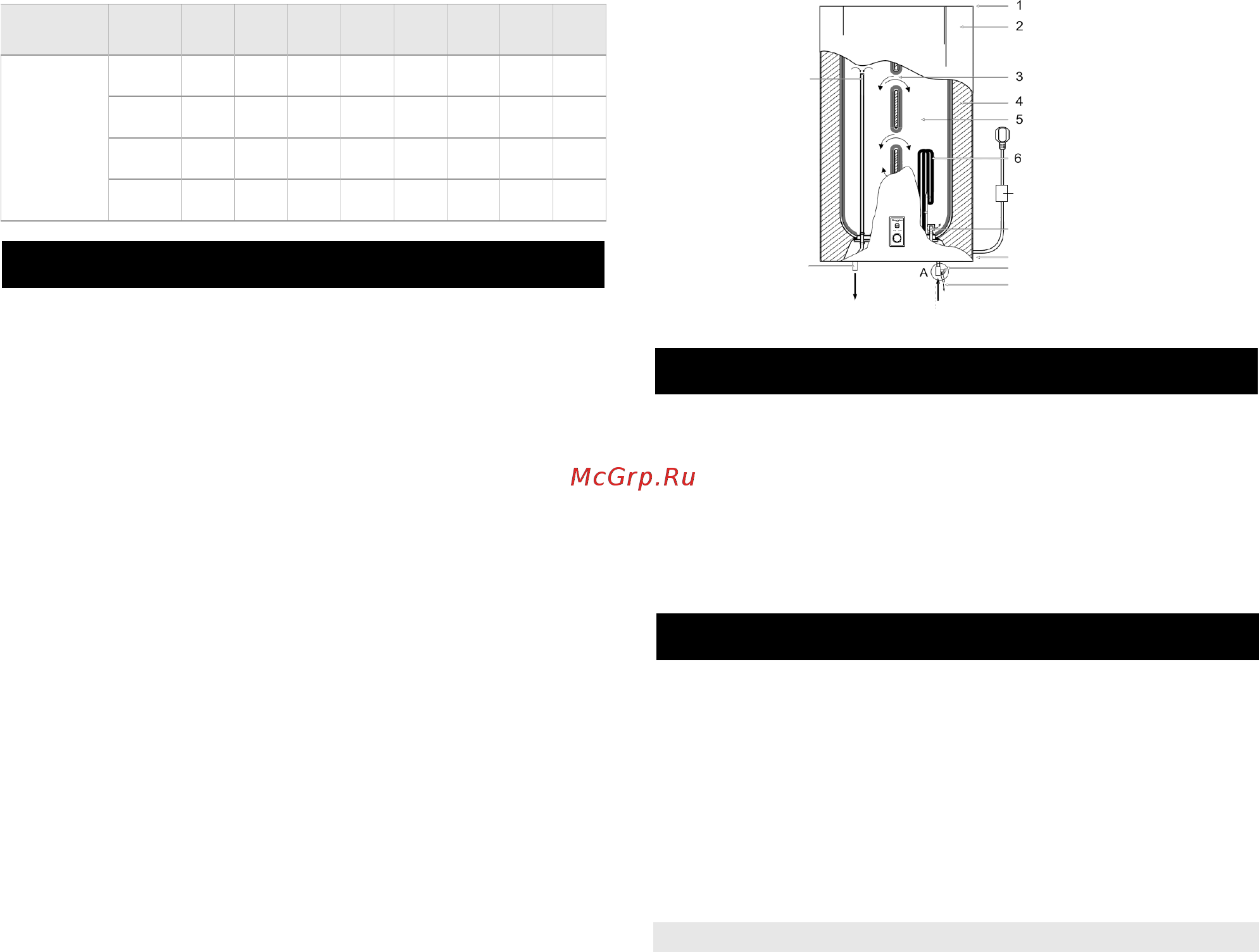

5. WATER HEATER DESCRIPTION
Fig. 2
FEL1 series
1 – the upper composite protective cover
2 – external decorative case
3 – system of flows (3 overflows)
4 – urethane foam heat insulation layer
5 – internal tank
6 – heating element
7 – power cable with GFCI
8 – thermostat sensor pipe
9 – protective magnesium anode
10 – inlet nozzle with a splitter
11 – the lower composite protective cover
12 – composite pressure safety valve (make sure to install onto the cold
water supply tube) Pos. A
13 – emergency discharge of surplus water pressure (a small water leakage
is possible from the emergency discharge hole when the water heater is
operating. It is normal)
14 – hot water outlet nozzle
15 – the upper part of the hot water intake tube
Выход
Вход
8
9
10
11
12
13
14
Capacity, l A B C D E F G H
SWH FSL3
30 573 593 280 235.9 432.9 13.5
72.3 -
50 858 878 450 235.9 432.9 13.5
72.3 -
80 967 987 500 273.2 492.2 13.5
103.2 -
100 1187 1207 650 273.2 492.2 13.5
103.2 -
6. DELIVERY SET
1. Water heater – 1 pc.
2. Anchor bolt – 2 pcs.
3. Pressure safety valve – 1 pc.
4. Discharge pipe – 1 pc.
5. Operation manual – 1 pc.
6. Guarantee card – 1 pc.
7. Packing – 1 pc.
7. WATER HEATER INSTALLATION
Location
1. Electric water heater should be mounted on a firm wall. If the wall is not
robust enough to hold the weight equal to the doubled weight of the total
water heater weight, fully filled with water, then it should be mounted on a
special support.
2. The wall, where the electric water heater is to be mounted, must withstand
at least the double weight of the water heater, fully filled with water; there
must be no cracks and other damages on the wall. Otherwise it is necessary
to take measures to strengthen the mounting or mount the water heater on
a special support.
7
