www.timberk.com • электрический накопительный водонагреватель
22
9. ОБСЛУЖИВАНИЕ

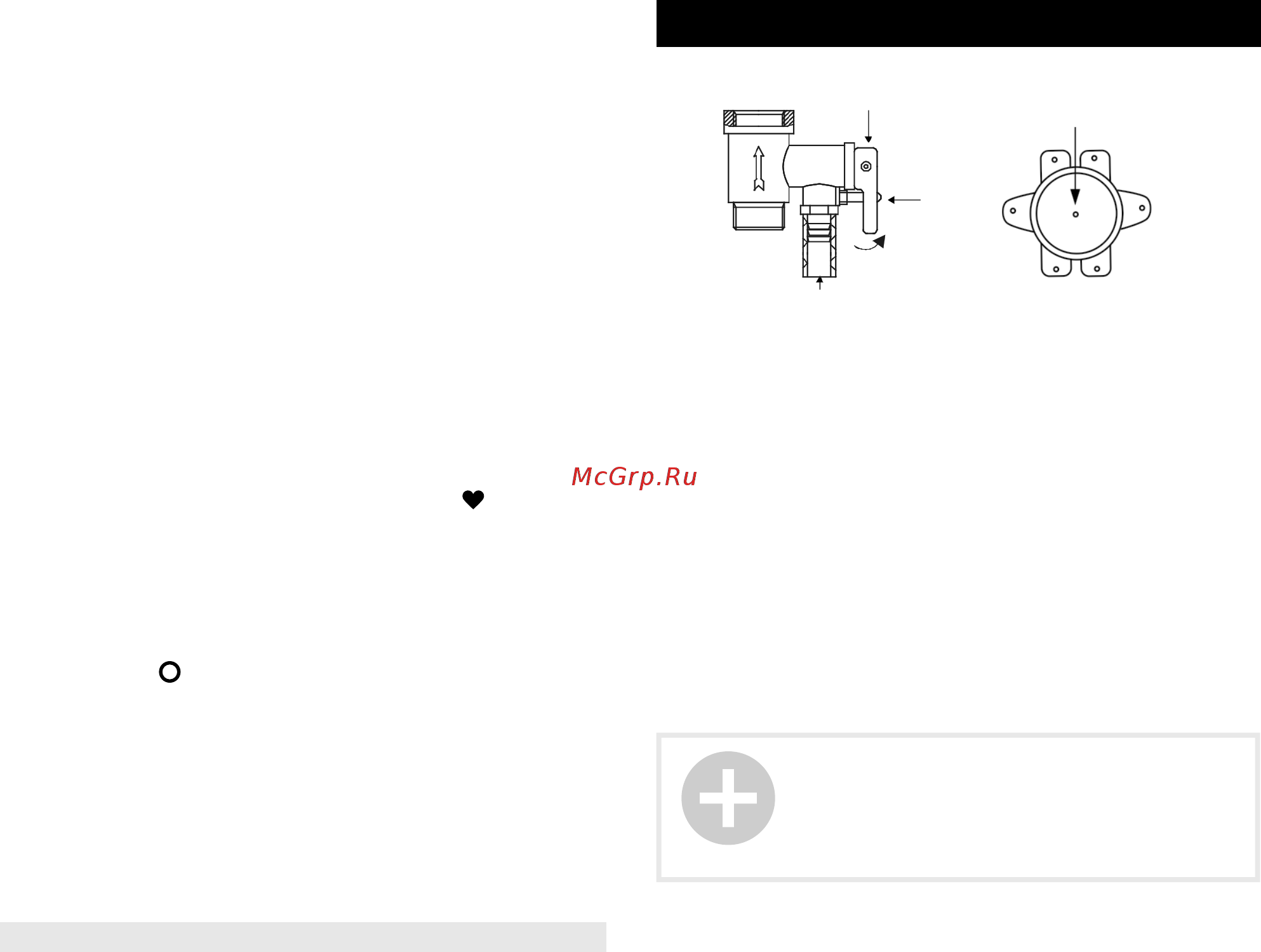

Рис. 10
Рис. 9
ручка слива
отверстие сброса давления
винт
1. Проверяйте электрические вилку и розетку как можно чаще. Дол-
жен быть обеспечен надёжный электрический контакт, а также пра-
вильное заземление. Вилка и розетка не должны чрезмерно нагре-
вается.
2. Если водонагреватель не используется продолжительное время,
особенно в регионах с низкой температурой воздуха (ниже 0
0
C), для
предотвращения повреждения водонагревателя (по причине замер-
зания воды во внутреннем баке), воду из нагревателя следует слить.
3. Чтобы обеспечить надёжную работу водонагревателя в течение
длительного времени, рекомендуется периодически чистить вну-
тренний бак и убирать отложения на электрическом нагревательном
элементе водонагревателя, а также проверять состояние магниевого
анода, чтобы своевременно заменить его на новый.
ПРИМЕЧАНИЕ:
Для сохранения гарантийных обязательств на
течь внутренней эмалированной ёмкости водона-
гревателя магниевый анод необходимо менять не
реже 1 раза в год.
2. Установка температуры нагрева воды.
2.1. Температуру воды в водонагревателе можно установить в диа-
пазоне от +35°С (±5°С) до +75°С (±5°С) (крайнее правое положение
ручки терморегулятора)
2.2. Поворачивая ручку терморегулятора по часовой стрелке, вы уве-
личиваете температуру нагрева воды.
2.3. Поворачивая ручку терморегулятора против часовой стрелки, вы
уменьшаете температуру нагрева воды
2.4. Водонагреватель автоматически поддерживает температуру
воды. Когда температура воды внутри водонагревателя достигает
установленной пользователем температуры, нагрев автоматически
выключается, при этом на панели управления гаснет индикатор на-
грева красного цвета. Когда температура воды внутри водонагрева-
теля понижается ниже установленного уровня, нагрев автоматически
включается, при этом на панели управления загорается индикатор
нагрева
красного цвета.
2.5. Значение текущей температуры воды во внутреннем резервуаре,
отображаемое на дисплее, изменяется по мере нагрева или остыва-
ния воды.
2.6. Установив ручку терморегулятора в положении « », вы выбери-
те режим, который соответствует наиболее комфортной температуре
нагрева воды в водонагревателе (+58°С (±2°С)), а также наиболее эф-
фективному режиму расхода электроэнергии.
3. Выключение
Чтобы выключить водонагреватель, установите ручку терморегулято-
ра в положение « ». Водонагреватель прекратит свою работу.
Рекомендуется всегда отключать водонагреватель от электрической
сети, если вы не планируете использовать прибор какое-то время.
