www.timberk.com • электрический накопительный водонагреватель
20
ВНИМАНИЕ!
Если вода в месте установки содержит большое
количество солей кальция, марганца или железа,
то необходимо в подводящей системе смонтиро-
вать соответствующий фильтр для снижения ко-
личества накипи в резервуаре и на нагреватель-
ном элементе.
Подключение к электрической сети
1. Водонагреватель рассчитан на подключение к электрической сети
с однофазным напряжением 220 В. Перед подключением убедитесь,
что параметры электросети в месте подключения соответствуют па-
раметрам, указанным на маркировочной табличке с техническими
данными прибора. При установке водонагревателя следует соблю-
дать действующие правила электробезопасности.
2. Электрическая розетка должна быть рассчитана на номинальный
ток не ниже 10A, электрический кабель с жилой сечением не менее
3х1,5 мм
2
(для меди).
Электрические розетка и вилка должны всегда оставаться сухими во
избежание утечки электрического тока. Регулярно проверяйте, что
электрическая вилка плотно подключена к розетке. Проверку про-
водите в следующем порядке: вставьте электрическую вилку в ро-
зетку, через полчаса работы выключите водонагреватель и выньте
вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если вилка
ВНИМАНИЕ!
Перед подключением накопительного водона-
гревателя убедитесь в том, что водонагреватель
заземлен надлежащим образом. Правильное за-
земление важно для минимизации ударов током
и опасности возгорания. Шнур питания оснащён
вилкой, с контактом заземления. Устройство
должно использоваться с правильно заземленной
сетевой розеткой. Если розетка, которую Вы пла-
нируете использовать, не заземлена соответству-
ющим образом или защищена предохранителем
с задержкой на срабатывание или прерывателем
цепи, свяжитесь с квалифицированным электри-
ком для установки правильной розетки.
ВНИМАНИЕ!
Для обеспечения надежной работы и безопас-
ной эксплуатации водонагревателя перед первым
включением проверьте правильность его подсое-
динения к электрической сети переменного тока
220~/50В. Подключаемый водонагреватель дол-
жен быть надежно соединен с заземляющим кон-
туром вашей электрической сети. Использование
водонагревателя без заземления опасно для жиз-
ни. Если водонагреватель не будет заземлен, то в
случае короткого замыкания УЗО, поставляемое в
комплекте*, может не сработать. Это опасно.
нагрелась до температуры выше 50°С, во избежание повреждений,
происшествий, возникновения пожара в результате плохого элек-
трического контакта замените розетку на другую. Это должен делать
специалист.
3. Сетевой шнур прибора представляет собой единый блок с УЗО
(Устройство защитного отключения)*.

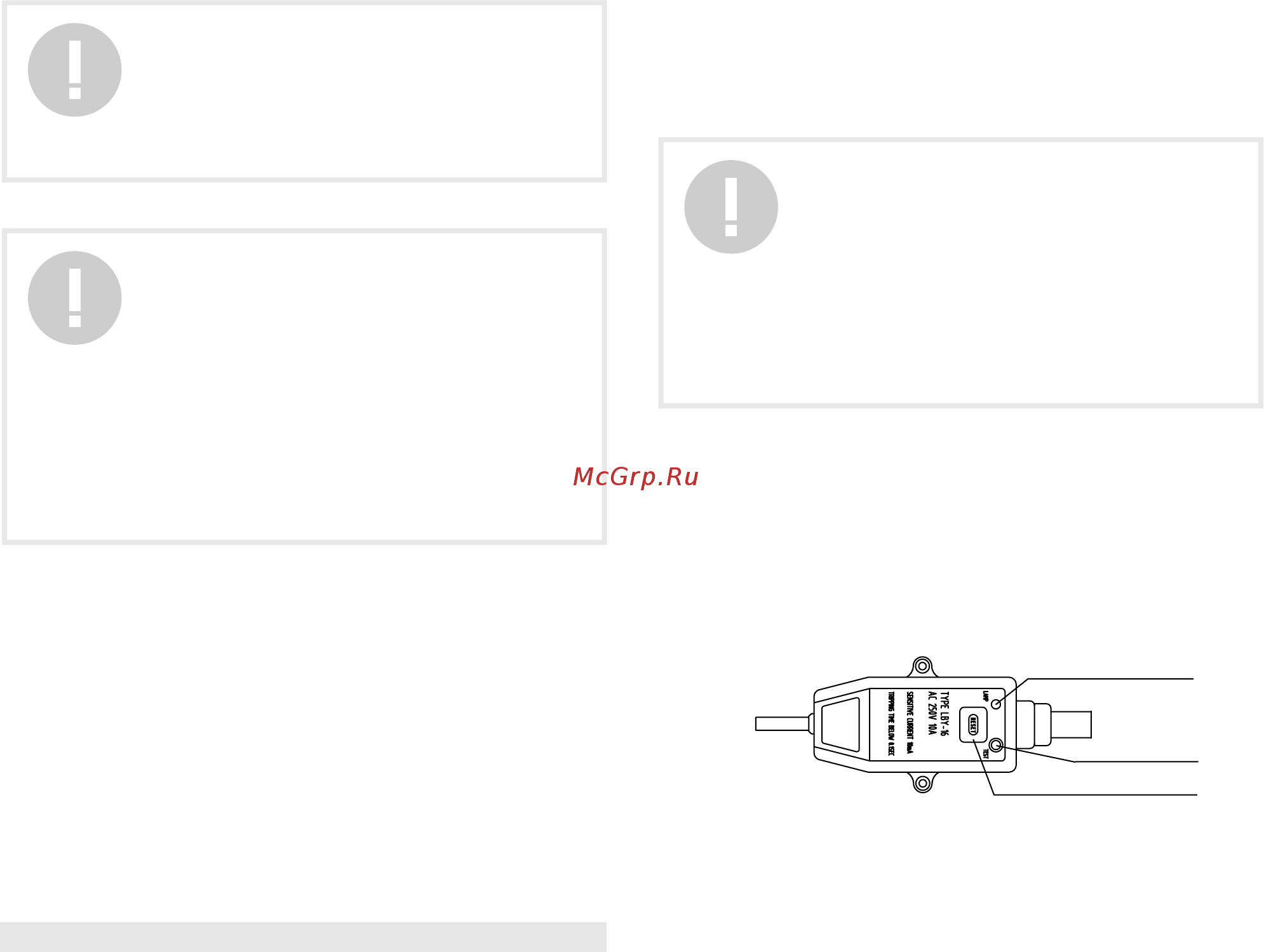

УЗО (устройство защитного отключения) (рис. 7)
1. Подключите сетевой шнур к сети, индикатор (1) загорится.
2. Для тестирования нажмите кнопку (2), напряжение перестанет по-
даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется
вверх.
3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-
даваться и индикатор (1) загорится.
Рис.7
лампочка - индика-
тор работы УЗО (1)
кнопка TEST (2)
кнопка перезапуска (3)
