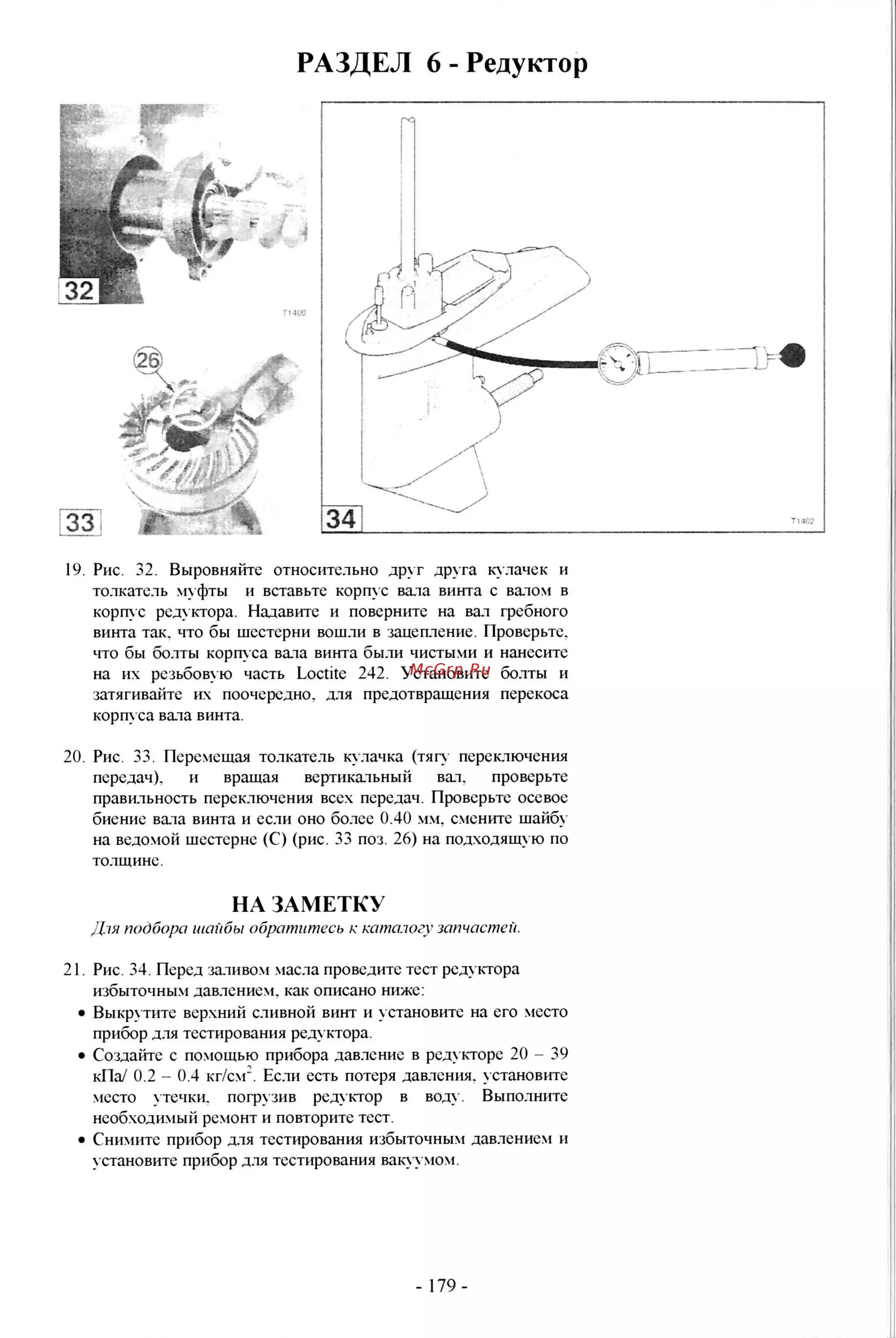

РАЗДЕЛ 6 Редуктор 13 Рис 26 Установите толкатель муфты 19 заостренным концом к веду щей шестерне А 14 Рис 27 Надавите на толкатель 19 и сожмите пружину толкателя Выровняйте отверстия в муфте и в держателе пружины и вставьте штифт 20 в отверстия М ПРЕДУПРЕЖДЕНИЕ Носите защитные очки и не держите открытый конец вала винта напротив лица или тела когда сжимаете пружину 15 Рис 28 Установите новое стопорное кольцо пружину 21 Использовать старое не следует А ВНИМАНИЕ НЕ используйте бывшее в эксплуатации стопорное кольцо пружину 21 Использование старой пружины может привести к повреждению шестерен редуктора и других его частей Т1 Я 16 Рис 29 Проверьте что бы все необходимые регулировочные шайбы шиммы были установлены на ведомую шестерню С 22 и установите шестерню в корпус вала винта 23 установите шайбу 24 на шестерню С 17 Рис 30 Нанесите оригинальную консистентную смазку или аналогичну ю на вал винта резиновое кольцо корпуса винта и сальник Установите вал винта в корпус вала винта 18 Рис 31 Поднимите кулачек полностью вверх и проверьте через открытую часть редуктора что бы кулачек скошенной кулачковой частью был повернут к открытой части редуктора к гребному винту 178 Т204Ь
