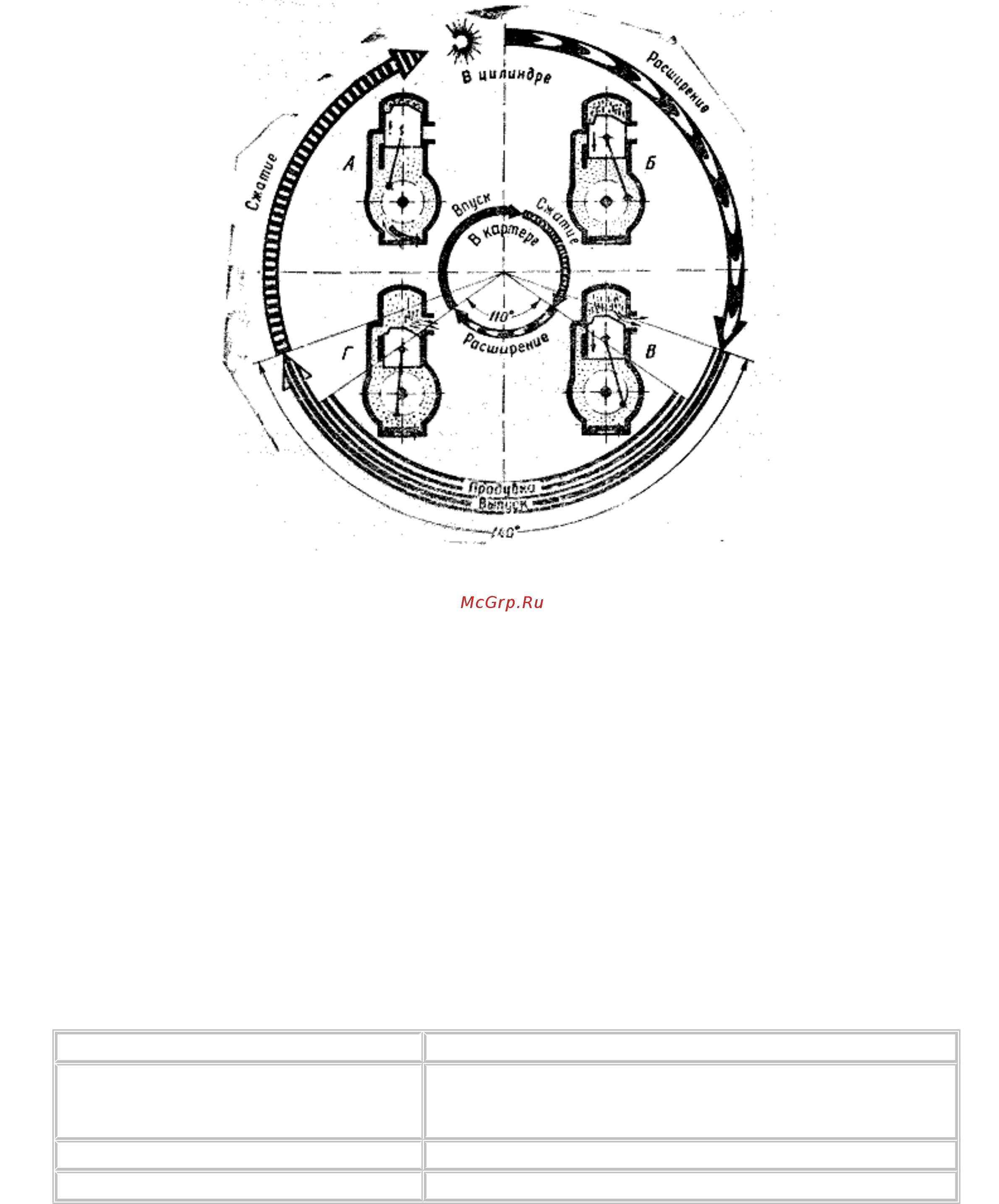

Рис. 2. Принципиальная схема работы и диаграмма газораспределения

двигателя.

При дальнейшем движении поршня вниз, после открытия выпускных и продувочных окон, сжатая в картере смесь по

продувочным каналам направляется в цилиндр (положение Г). Происходит продувка цилиндра и заполнение его свежей

смесью.

Пройдя нижнюю мертвую точку, поршень начинает движение вверх. При этом некоторое время продолжается процесс

продувки цилиндра. Как только поршень при движении вверх закроет продувочные и выпускные окна, начинается процесс

сжатия в цилиндре (положение А).

В конце хода поршня сжатая в цилиндре смесь воспламеняется от запальной свечи. Начинается процесс сгорания смеси, а

затем рабочий ход при котором поршень под давлением газов перемещается вниз (положение Б).

При дальнейшем движении поршня вниз, с открытием выпускных окон, начинается выпуск отработанных газов

(положение В). Давление газов в цилиндре резко падает и становится меньше, чем давление свежей смеси в полости

картера. Вследствие этого при последующем открытии продувочных окон выпуск сопровождается продувкой цилиндра

свежей смесью (положение Г).

При каждом обороте коленчатого вала все эти процессы повторяются.

1.2. Основные технические данные

Тип двигателя двухтактный карбюраторный бензиновый

Мощность максимальная при частоте

вращения коленчатого вала 5000 об/мин,

кВт (л. с.)

5,9 (8)

Число цилиндров 2

Диаметр цилиндра, мм 50
