Присоединение дистанционного управления газом/реверсом и поворотом мотора

Для управления мотором подходит любое стандартное дистанционное управление (далее ДУ) с рулевой

машинкой рассчитанной на мощность не менее 100л.с. (например TELEFLEX).

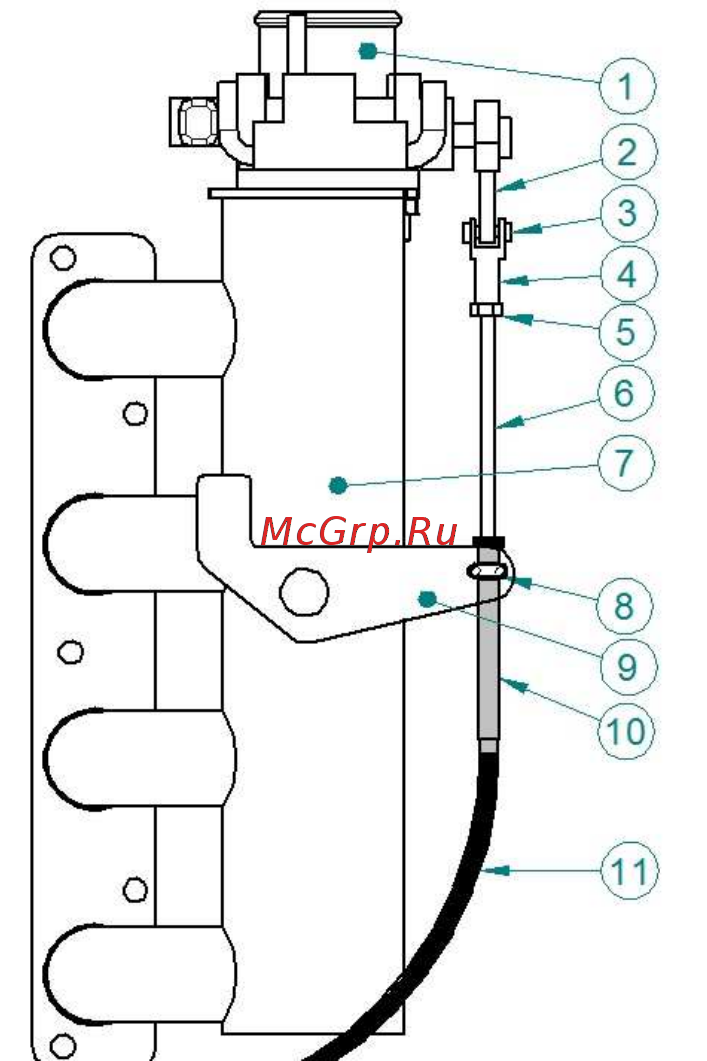

На рис 7 показано присоединение троса ДУ газом

1. Узел дроссельной заслонки

2. Рычаг открытия дроссельной заслонки

3. Палец

4. П образный наконечник с внутренней резьбой М5

5. Гайка М5

6. Подвижная часть – шток троса управления газом Ø5мм

7. Впускной коллектор

8. П образная скоба крепления троса с двумя гайками

крепления

9. Кронштейн

10. Неподвижная оконечная часть троса (оболочка)

11. Гибкая оболочка троса

Рис.7

Порядок действий при присоединении ДУ газа к мотору:

1. Установить мотор на транце судна

2. Снять верхний кожух с мотора

3. Продеть трос ДУ газа через левый гофр до нижней

плиты мотора.

4. Проложить трос ДУ газа по левой стороне плиты и далее вокруг головки цилиндров до впускного

коллектора.

5. Открутить 2 гайки и снять П образную скобу (поз.8 рис 7 )

6. Навернуть на резьбовую часть троса гайку М5

7. Навернуть на резьбовую часть троса П - образный наконечник (входит в комплект мотора) не менее

чем на 5 витков резьбы.

8. Законтрить П – образный наконечник ранее навернутой гайкой.

9. Приложить неподвижную часть троса ДУ к кронштейну впускного коллектора как показано на рис.

, при этом проточка в наконечнике должна располагаться напротив двух отверстий в кронштейне.

10. Вставить в проточку неподвижной части троса П – образную скобу полностью и вставьте ее

резьбовые концы в отверстия кронштейна.

11. Закрепите скобу в этом положении двумя гайками, не прилагая при этом чрезмерных усилий.

12. Вытянув подвижную часть троса, совместите отверстия в П – образном наконечнике с отверстием в

рычаге дроссельной заслонки. вставьте фиксирующий палец и зашплинтуйте его.

Гибкие гофры с проводами и тросом ДУ следует пропустить в специальные отверстия подмоторного

рецесса судна (если такие предусмотрены в его конструкции), закрепив хомутом или стяжкой.
