MONTAGEM DA BARRA E CORRENTE 141SP
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙ∆ΑΣ
141SP TESTERENİN VE ZİNCİRİN TAKILMASI 141SP

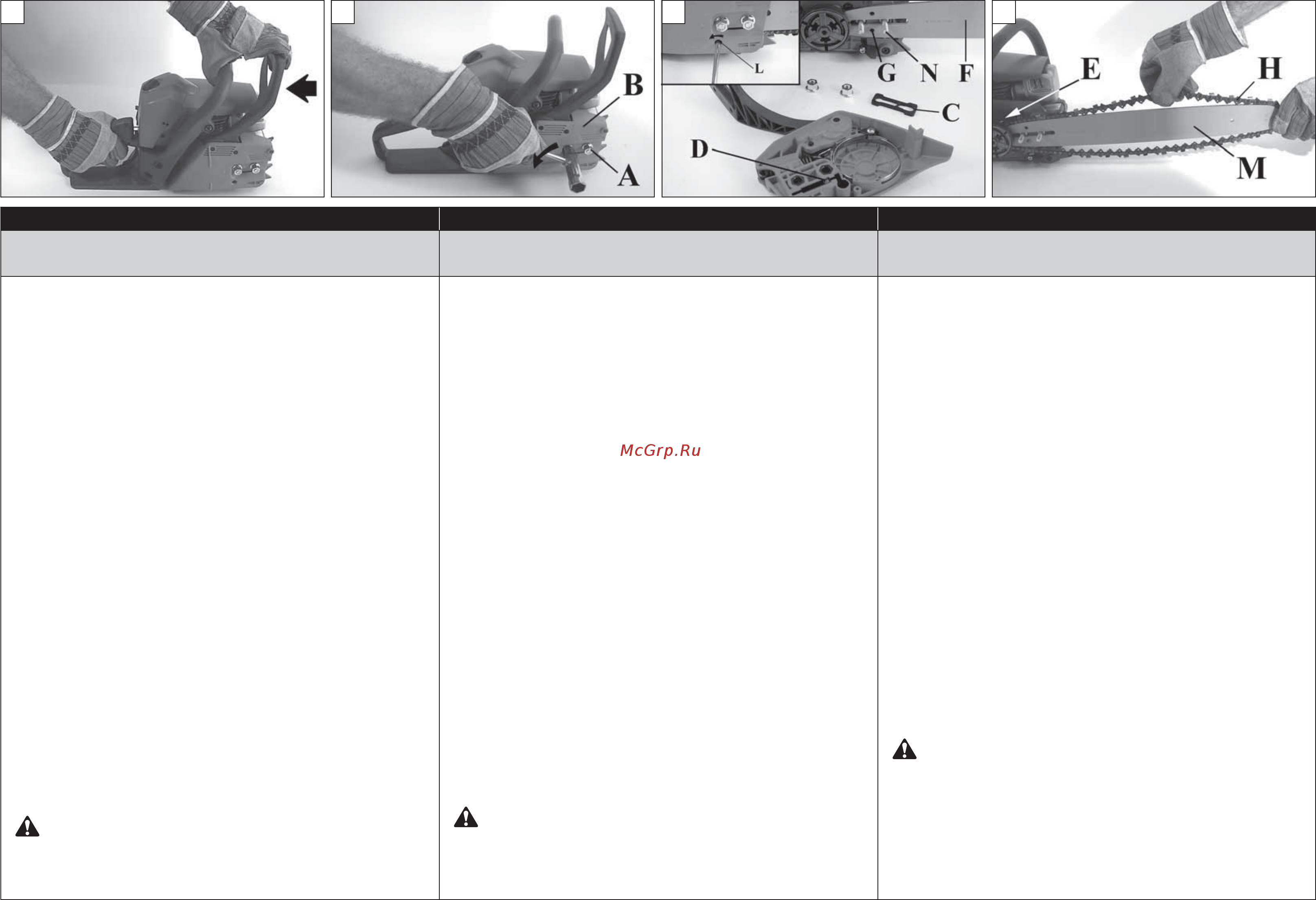

- Puxe a proteção (Fig.1) no sentido da pega anterior para
verificar que o freio da corrente não esteja inserido.
- Tire as porcas (A) e desmonte o carter cobre-corrente
(B, Fig.2).
- Elimine a espessura de plástico inserida sobre os
prisioneiros da barra (C, Fig.3).
- Leve a lingueta tensor de corrente (D, Fig. 3) até o limite
de curso, desparafusando totalmente o parafuso tensor de
corrente (L).
- Introduza a barra (F, Fig. 3) sobre os prisioneiros (N).
- Monte a corrente (H, Fig. 4) dentro do pinhão (E) e da guia
da barra (M). Faça atenção com o sentido de rotação da
corrente (Fig.6).
- Apoie o cárter cobre-corrente, introduzindo-o no próprio
alojamento e, mantendo-o pressionado contra a barra,
enrosque o parafuso tensor de corrente (L, Fig. 5), até que
o pinhão (D, Fig. 3) entre no furo (G) da barra.
- Monte o carter cobre-corrente e as relativas porcas sem
apertá-las.
- Esticar a corrente por meio do parafuso tensor de corrente
(L, Fig.5).
- Apertar definitivamente as porcas de fixação do carter
cobre-corrente mantendo elevada a ponta da barra
(Fig. 7). A corrente deve ser regulada de modo que fique
bem esticada e possa escorrer facilmente com a força da
mão (Fig.8).
- A corrente está regulada na justa tensão quando for
possível elevar alguns milímetros puxando-a para cima
(Fig.8).
ATENÇÃO - Controle várias vezes a tensão da
corrente durante o uso diário da motoserra. Utilize
sempre luvas de proteção.
− Τραβηξτε την προστασια (Εικ.1) προ το εµπροσθιο
χερουλι, για να σιγουρευτειτε οτι δεν λειτουργει το φρενο
τη αλυσιδα.
− Βγαλτε τα παξιµαδια (Α) και αποσυναρµολογηστε το
καρτερ (προστατευτικο) τη αλυσιδα (Β, Εικ.2).
− Αφαιρεστε το πλαστικο παχο που ειναι τοποθετηµενο
στι βιδε τη µπαρα (C, Εικ. 3).
− Μετακινήστε την καστάνια τάνυση αλυσίδα (D, Εικ.3) ω
το τέρα τη διαδροή, ξεβιδώνοντα τελείω τη βίδα
τάνυση αλυσίδα (L).
− Βαλτε την λαµα (F, Εικ. 3) στι βιδε ετσι ωστε (N).
− Μονταρετε την αλυσιδα (Η, Εικ. 4) µεσα στο κυλινδρο τη
λαµα (Μ). Προσεξτε την φορα περιστροφη τη αλυσιδα
(Εικ. 6).
− Ακουπήστε το προστατευτικό κάλυα αλυσίδα,
τοποıετώντα το στην ειδική υποδοχή και, πιέζοντα πάνω
στην πάρα, βιδώστε τη βίδα τάνυση αλυσίδα (L, Εικ.5),
έω ότου η καστάνια (D, Εικ.3) εισέλıει στην υποδοχή (G)
τη πάρα.
− Μονταρετε το καρτερ (προστατευτικο) τη αλυσιδα και
τα σχετικα παξιµαδια και σφιξτε τα.
− Τεντωστε την αλυσιδα µεσω τη βιδα ταση τη αλυσιδα
(L, Εικ.5).
− Σφιξτε τα παξιµαδια σταθεροποιηση του καρτερ
(προστατευτικο) τη αλυσιδα, κρατωντα σηκωµενη την
ακρη τη λαµα (Εικ.7). Η αλυσιδα θα πρεπει να ρυθµιστει,
ετσι ωστε να ειναι καλα τεντωµενη και να µπορει να
ολισθαινει µε την δυναµη του χεριου (Εικ.8).
− Η αλυσιδα ειναι ρυθµισµενη στην σωστη ταση, εαν
ανασηκωνεται λιγα χιλιοστα οταν την τραβατε πο τα
πανω (Εικ.8).
ΠΡΟΣΟΧΗ− Ελεγχετε συχνα την ταση της αλυσιδας,
κατα την καθημερινη λειτουργια του αλυσοπριονου.
Χρησιμοποιητε παντα προστατευτικα γαντια.
- Freni ön safa doğru çekerek zincir freninin devrede olup
olmadığını kontrol edin (Şekil 1).
- Testere somunlarını (A) ve zincir kapağını (B) çıkarın
(Şekil 2).
- Testere civatalarından (C) plastik pulu çıkarıp atın (Şekil 3).
- Zincir gergisi kilit mandalını sonuna kadar getirmek için
(D, Şek.3) vida zincir (L) gergisini tamamen sökme.
- Testereyi (F, Şekil 3) civatalara takın (N).
- Zinciri (H) (Şekil 4) zincir dişli çarkının (E) hızlandırma
halkasına ve sonra da testerenin yivlerine (M) geçirin.
Zincirin doğru yönde dönüp dönmediğini kontrol edin
(Şekil 6).
- Karter zincir muhafazasını desteklemek için, yerine uygun
olarak yerleştirip çubuğa karşı basılı tutun, kilit mandalı
(D, Şek.3) çubuğun deliğine (G) girecek şekilde zincir
gergisi vidasını tekrar sıkılaştırın (L, Şek.5).
- Zincir kapağını takın. Somunları takın ama sıkıştırmayın.
- Zincir gerdirme vidasıyla (L) zincir gerginliğini ayarlayın
(Şekil 5).
- Testerenin ucunu kaldırarak zincir kapağının somunlarını
sıkın (Şekil 7). Zincir gergin olmalı ama elle rahatça
çevrilebilmelidir (Şekil 8).
- Zincir birkaç milimetre kadar çekilebildiğinde zincir
gerginliği doğru demektir (Şekil 8).
DİKKAT: Zincir gerginliğini sık sık kontrol edin.
Daima eldiven giyin.
