MONTÁŽ LIŠTY A ŘETĚZU 141SP УCТAНOВКA ШИНЫ И ЦЕПИ 141SP MONTAŻ PROWADNICY I ŁAŃCUCHAC 141SP

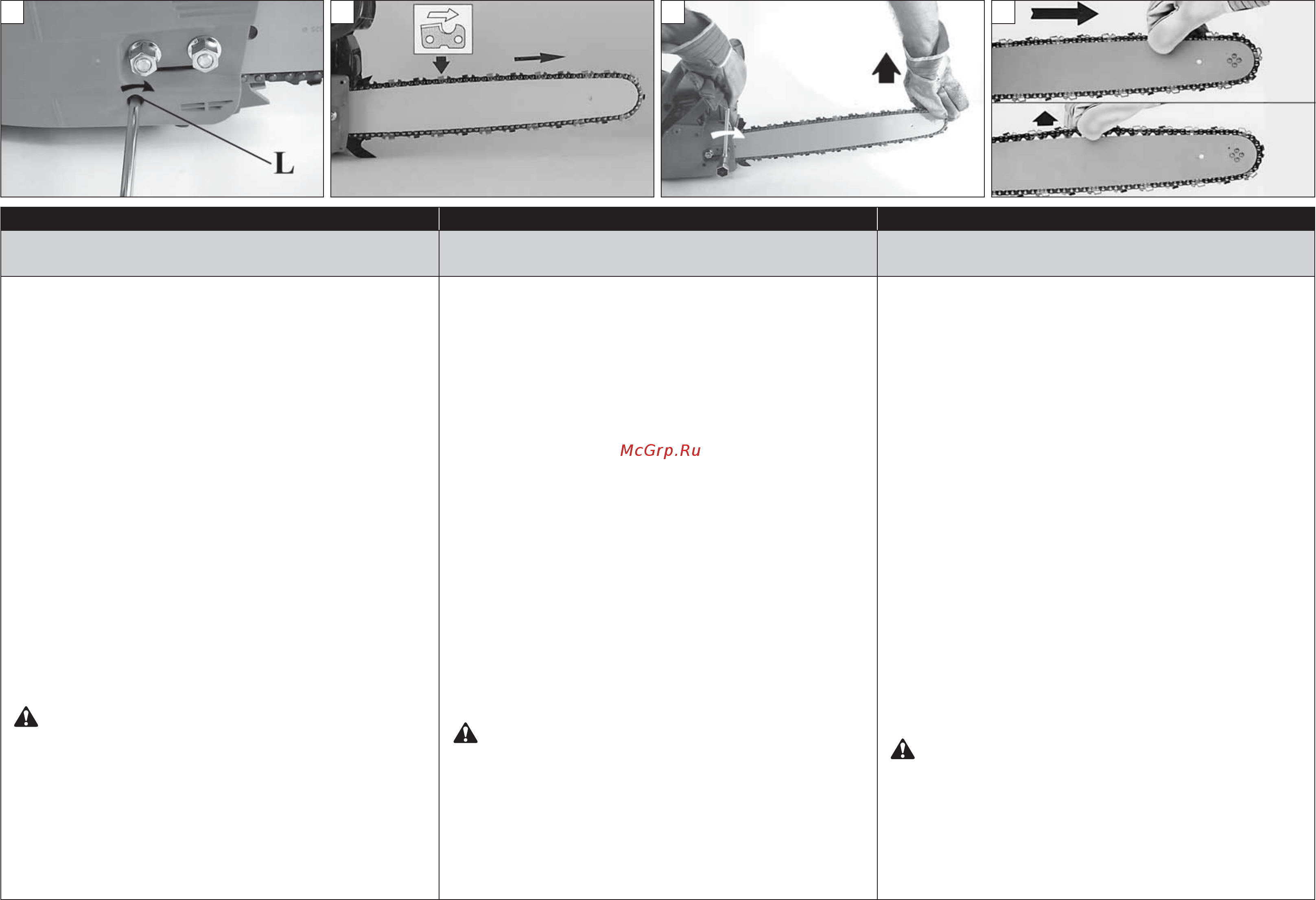

- Přitáhněte páku brzdy k přední rukojeti (obr. 1) a
přesvedčte se, že brzda řetězu není v činnosti.
- Sejměte matice (A) a kryt řetězu (B, obr. 2).
- Ze šroubů lišty odstraňte plastové těsnění (C, obr. 3).
- Západku napínáku řetězu (D, obr. 3) posuňte až na doraz a
šroub napínáku řetězu úplně vyšroubujte.
- Nasaìte lištu (F, obr. 3) na šrouby (N).
- Nasaìte řetěz (H, obr. 4) na řetězku (E) a do drážky lišty (M).
Zkontrolujte, zda není řetěz nasazený obráceně (obr. 6).
Nasaìte kryt řetězu zasunutím do jeho uložení a přitiskněte
ho proti liště, přitom zašroubujte šroub napínáku řetězu
(L, obr. 5), aby západka (D, obr. 3) zapadla do otvoru (G) v
liště.
- Namontujte kryt řetězu a příslušné šrouby, příliš je
neutahujte.
- Napněte řetěz pomocí šroubu napínáku řetězu (L, obr. 5).
- Dotáhněte upevňovací šrouby krytu řetězu, špičku lišty
držte přitom nadzdvihnutou (obr. 7). Řetěz musí být
seřízený tak, aby byl dobře napnutý a bylo možné s ním
rukou volně pohybovat (obr. 8).
- Řetěz je správně napnutý, jestliže ho můžete vytáhnout o
několik milimetrů z drážky nahoru (obr. 8).
UPOZORNĚNÍ - Při práci s pilou několikrát za den
zkontrolujte napnutí řetězu. Vždy používejte
ochranné rukavice.
– Притянуть щитoк бeзoпaснoсти (рис. 1) к пeрeднeй
ручкe, чтoбы прoвeрить, нe включeн ли тoрмoз цeпи.
– Cнять гaйки (A) и крышку цeпи (В, рис.2).
– Удaлить плaстикoвую рaспoрку с пoсaдoчных шпилeк
шины (C, рис.3).
– Зaдвинуть сoбaчку нaтяжитeля цeпи (D, Рис.3) дo
упoрa, пoлнoстью вывинтив винт нaтяжитeля.
– Нaдeть шину (F, Рис.3) нa пoсaдoчныe шпильки (N).
– Нaдeньтe цeпь (Н) нa звeздoчку (Е) и нa нaпрaвляющую
шины (М, рис.4). Oбрaтитe внимaниe нa нaпрaвлeниe
врaщeния цeпи (рис.6).
– Прилoжитe зaщитный щитoк цeпи, встaвив eгo в
сooтвeтствующee гнeздo, и, дeржa eгo прижaтым к
шинe, зaкрутитe винт нaтяжитeля (L, Рис.5), тaк, чтoбы
сoбaчкa (D, Рис. 3) вoшлa в oтвeрстиe (G) шины.
– Устaнoвитe зaщитный щитoк цeпи и сooтвeтствующиe
гaйки, нe зaтягивaя их.
– Нaтянитe цeпь при пoмoщи нaтяжитeля цeпи (L, рис.5).
– Припoдняв шину зa кoнeц, хoрoшo зaтянитe гaйки
(рис.7). Цeпь дoлжнa быть нaтянутa, нo свoбoднo
прoвoрaчивaться рукoй (рис.8).
– Цeпь нaтянутa прaвильнo, eсли, пoтянув ввeрх, ee
мoжнo припoднять нa нeскoлькo миллимeтрoв (рис.8).
ВНИМAНИЕ: Кoгдa Вы eжeднeвнo пoльзуeтeсь
цeпнoй пилoй, чaстo прoвeряйтe нaтяжeниe цeпи.
При этoм всeгдa нaдeвaйтe зaщитныe пeрчaтки.
- Pociągnąć osłonę (Rys.1) w kierunku uchwytu przedniego, aby
sprawdzić, czy hamulec łańcucha nie jest załączony.
- Zdjąć nakrętkę (A) i zdemontować osłonę łańcucha(B, Rys.2).
- Zdjąć plastikową podkładkę ustalającą ze śrub (C, Rys. 3).
- Maksymalnie przesunąć trzpień napinający łańcuch (D, Rys.3)
aż do końca, okręcając całkowicie śrubę napinacza
- Włożyć prowadnicę (F, Rys. 3) na szpilki mocujące (N).
- Zamontować łańcuch (H, Rys. 4) na bębnie sprzęgła (E) i w
rowku prowadnicy (M). Zwrócić uwagę na kierunek obrotów
łańcucha (Rys.6).
- Włożyć osłonę łańcucha do odpowiedniego gniazda
i, trzymając ją wciśniętą do prowadnicy, przykręcić śrubę
napinacza (L, Rys.5), tak aby trzpień (D, Rys. 3) wszedł do
otworu (G) prowadnicy.
- Zamontować osłonę łańcucha i jej nakrętki bez dokręcania.
- Napiąć łańcuch za pomocą śruby napinającej łańcuch
(L, Rys.5).
- Dokręcić ostatecznie nakrętki mocujące osłonę łańcucha,
trzymając podniesioną końcówkę prowadnicy (Rys. 7).
Łańcuch powinien zostać tak wyregulowany, aby był dobrze
napięty i aby można go było łatwo przesunąć ręką (Rys.8).
- Napięcie łańcucha jest prawidłowo wyregulowane, jeśli
można podnieść łańcuch o kilka milimetrów pociągając go do
góry (Rys.8).
UWAGA- Sprawdzać kilkakrotnie napięcie łańcucha
podczas codziennego używania pilarki. Zakładać
zawsze rękawice ochronne.
