TSC TTP-2410M [10/73] Панель управления
![TSC TTP-2410M [10/73] Панель управления](/views2/1244170/page10/bga.png)
7
2.3. Элементы управления оператора

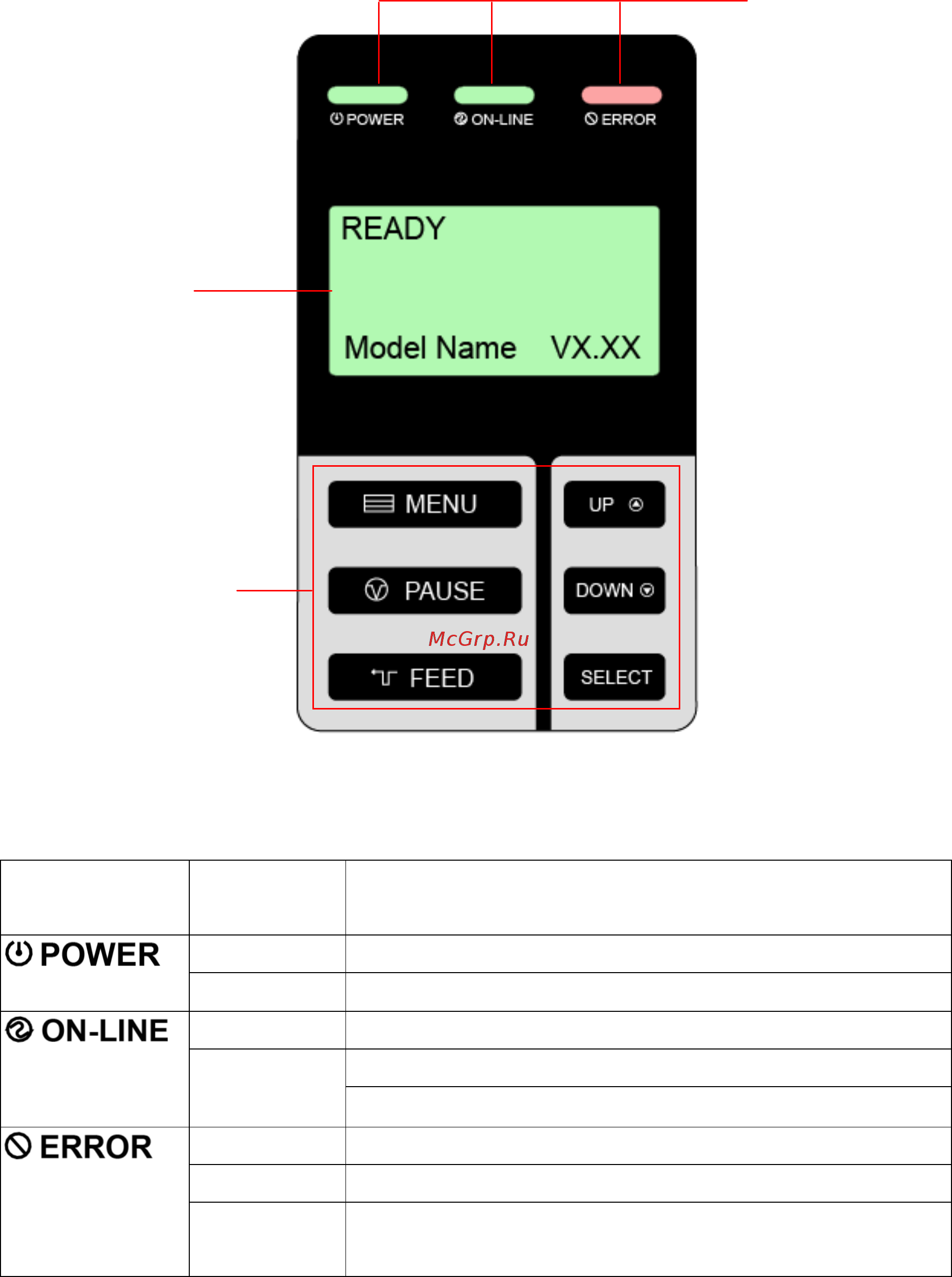

2.3.1. Панель управления
2.3.2. Светодиодные индикаторы
Светодиодный
индикатор
Состояние
Обозначение
Не горит
Питание принтера отключено
Горит
Питание принтера включено
Горит
Готовность принтера
Мигает
Пауза
Загрузка данных в принтер.
Не горит
Готовность принтера
Горит
« Каретка открыта » или « Ошибка обрезки »
Мигает
« Нет бумаги» (), « Замятие бумаги » или « Нет
ленты »
ЖК-дисплей
Кнопки передней
панели
Светодиодные
индикаторы
