TSC TTP-2410M [19/73] Заправка фальцованных этикеток
![TSC TTP-2410M [19/73] Заправка фальцованных этикеток](/views2/1244170/page19/bg13.png)
16
2.6.2. Заправка фальцованных этикеток
Фальцованные носители подаются через нижнее или верхнее отверстие внешней
подачи фальцованных этикеток.
1. Поднимите отрывающуюся крышку правой стороны принтера.

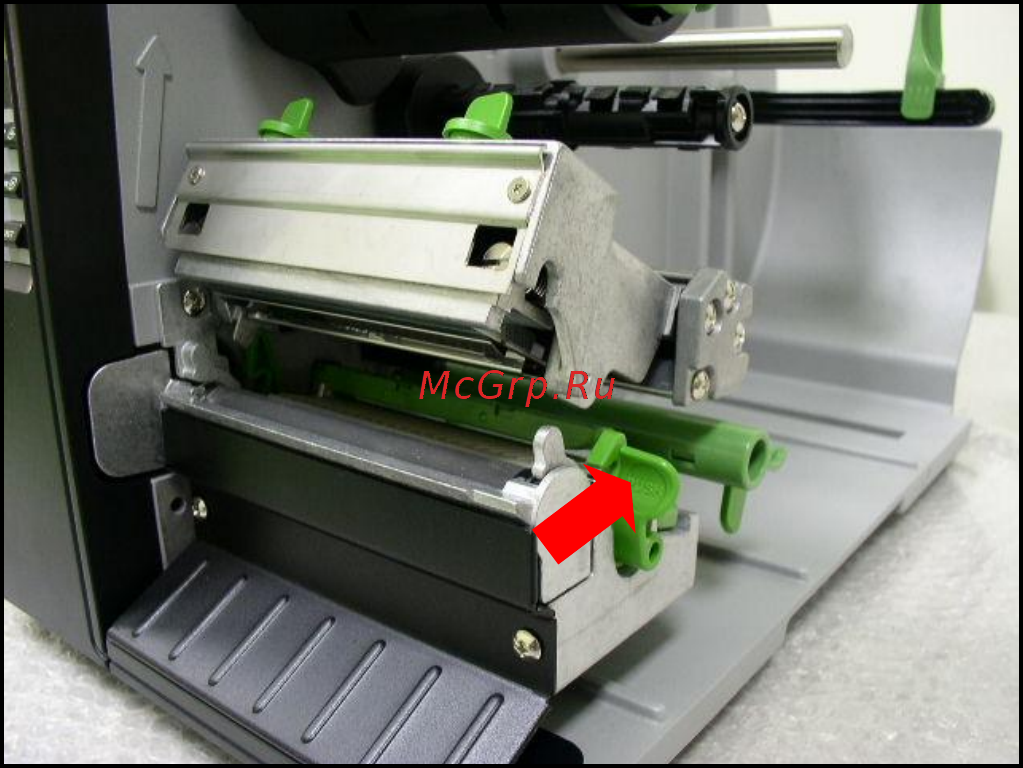

2. Нажмите рычаг извлечения печатающей головки, чтобы открыть механизм
печатающей головки.
3. Вставьте фальцованный носитель через нижнее или верхнее отверстие
внешней подачи фальцованных этикеток.
4. Потяните конец фальцованной этикетки и пропустите его через направляющий
стержень носителя, амортизатор, датчик носителя и заправьте конец носителя
в валик.
5. Отрегулируйте направляющую этикетки, переместив ее в соответствии с
шириной бумаги.
6. Закройте механизм печатающей головки, убедитесь, что защелки сработали.
7. Задайте тип датчика носителя и откалибруйте выбранный датчик. (См. раздел
3.1.2)
Примечание: Выполните калибровку датчика зазора/черной метки при установке
другого типа носителя.
Схема загрузки фальцованных этикеток
