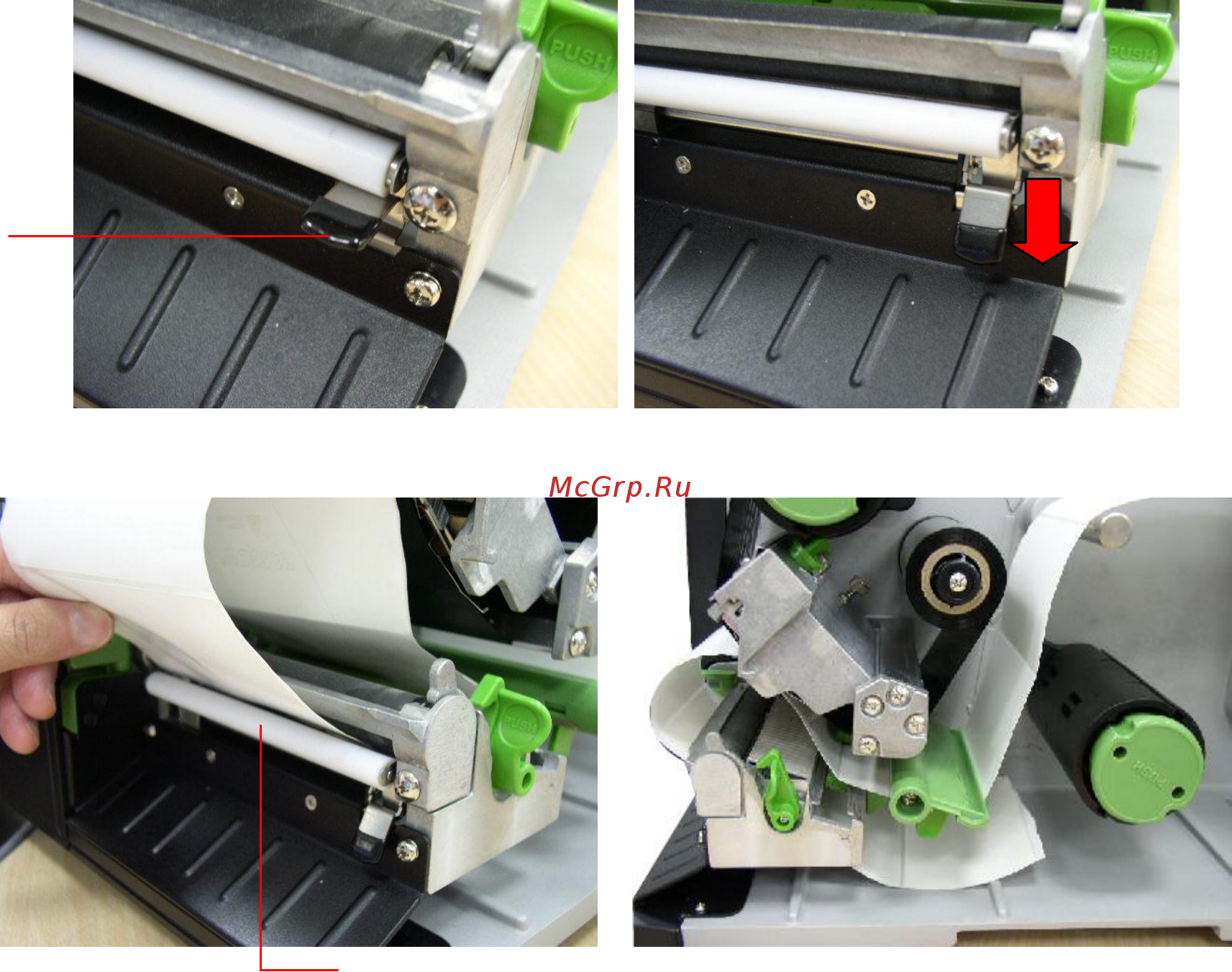

2.6.3. Загрузка носителя в режиме отслаивания (дополнительно)
1. Откройте крышку с правой стороны принтера.
2. Нажмите рычаг извлечения печатающей головки, чтобы открыть механизм
печатающей головки.
3. Сдвиньте ограничитель рулона этикеток по горизонтали к концу шпинделя
этикеток, затем поверните ограничитель рулона этикеток вниз.
4. Установите рулон носителя на шпинделе подачи этикеток. Переверните
ограничитель рулона этикеток. Сдвиньте ограничитель рулона этикеток по
горизонтали, прижав ограничитель к торцу рулона.
5. Потяните конец носителя и пропустите его через направляющий стержень
носителя, амортизатор, датчик носителя; заправьте конец носителя в валик.
6. Отрегулируйте направляющую по ширине этикетки.
7. С помощью передней панели с дисплеем задайте тип датчика носителя и
откалибруйте выбранный датчик. (См. раздел 3.1.2)
8. Затем вытяните этикетку примерно на 650 мм через переднюю часть принтера.
9. Опустите рычаг извлечения ролика отслаивания.
10. Подайте этикетку между роликом отслаивания и роликом валика.
11. Оберните этикетку вокруг внутреннего шпинделя перемотки, поверните
шпиндель против часовой стрелки на 3–5 оборотов, пока этикетка не будет
Ролик отслаивания
Рычажок
отпускания
ролика
отслаивания
