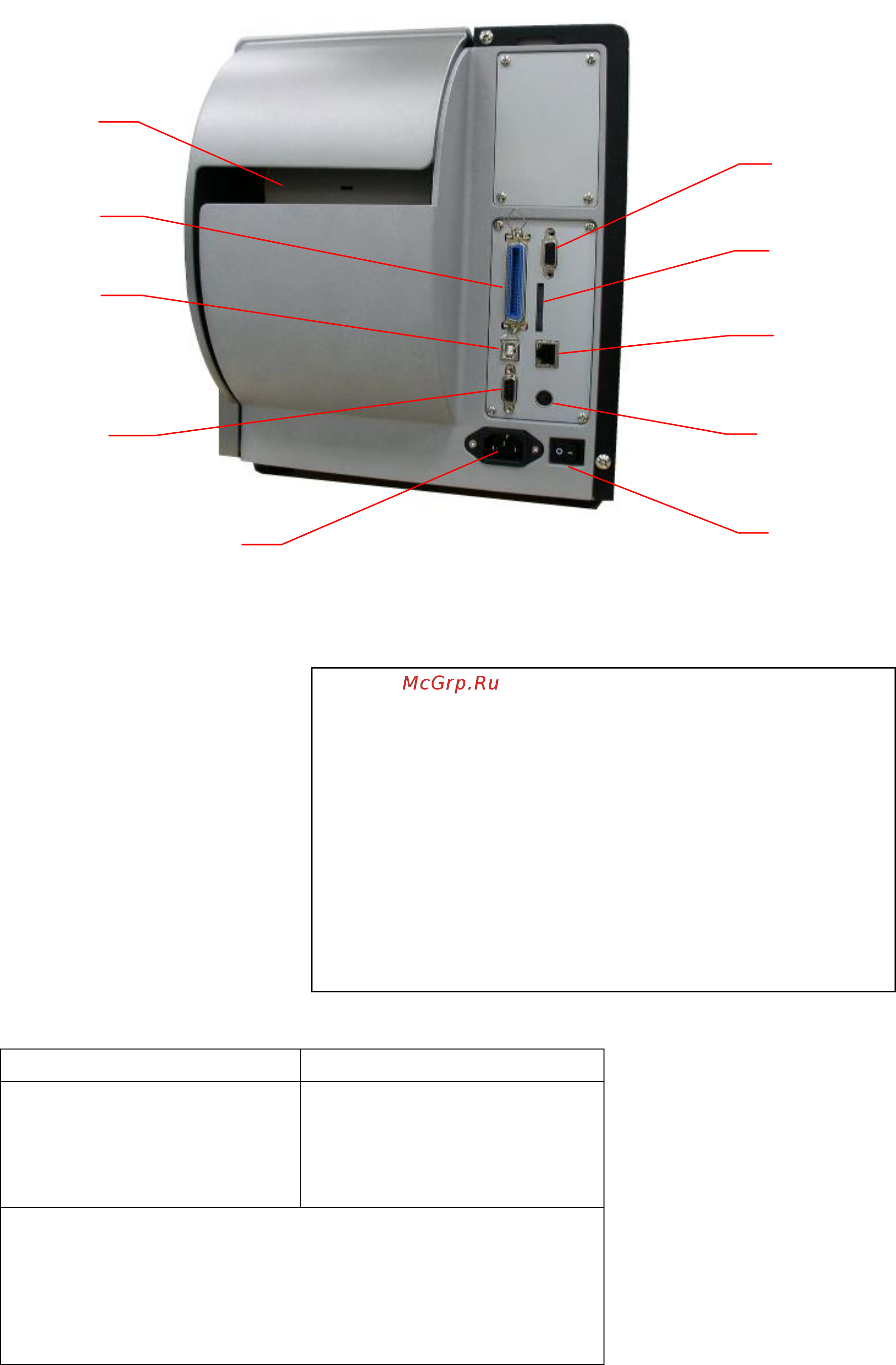

2.2.3. Вид сзади
1. Отверстие подачи фальцованных этикеток
2. Интерфейс Centronics
3. Интерфейс USB
4. Интерфейс RS-232C
5. Разъем питания
6. Интерфейс GPIO
*7. Слот SD-карты
8. Интерфейс Ethernet
9. Интерфейс PS/2
10. Выключатель питания
* Характеристики рекомендуемых SD-карт
SD версии 1.0, V 1.1
SD версии 2.0 (SDHC)
128 МБ
256 МБ
512 МБ
1 ГБ
4 ГБ класса 6
- Поддержка файловой системы FAT операционной системы
DOS.
– Папки, сохраненные на SD-карте, должны быть в формате
имени файлов 8.3.
– Одобренные производители SD-карт: SanDisk, Transcend.
1
3
5
4
2
10
6
7
8
9
Примечание.
1. Слот SD-карты, интерфейсы Ethernet и PS/2 входят в
стандартное оснащение моделей TTP-2410M/TTP-346M, а
для моделей TTP-246M Plus/TTP-344M являются
дополнительным оснащением.
2. Интерфейс GPIO включает в себя слот SD-карты, интерфейсы
Ethernet и PS/2. Таким образом, для моделей
TTP-2410M/TTP-346M интерфейс GPIO поставляется
производителем, а для моделей TTP-246M Plus/TTP-344M Plus –
поставщиком.
