Legen Sie erneut ca. 1 Meter Kabel neben der Ladestation ab, sobald Sie diese wieder
erreichen, damit Sie genug Kabel zur Verfügung haben, um das Kabel an die Ladestation
anzuschließen.
Anschluss des Begrenzungskabels an die Ladestation
Nun müssen Sie das Begrenzungskabel mit der Ladestation verbinden.
BEACHTEN SIE BITTE: Mindestens die letzten 2 Meter Kabel zur Bodenplatte der
Ladestation hin müssen rechtwinkelig auf die Bodenplatte zulaufen.
Das Kabel muss von vorne unter die Bodenplatte geschoben werden und an der
Hinterseite der Ladestation wieder zum Vorschein kommen. Passen Sie die Länge der
Kabel an, indem Sie überschüssiges Kabel abschneiden.
Entfernen Sie an beiden Kabelenden ca. 1,5 cm der Kunststoffisolierung. Verwenden Sie
eine Abisolierzange oder ein Messer. Vorsicht – Verletzungsgefahr an den Fingern!
Drehen Sie an beiden Kabeln die Metalldrähte zusammen, bis die Kabelenden steif sind.
Nun können Sie die beiden Enden des Begrenzungskabels anschließen.

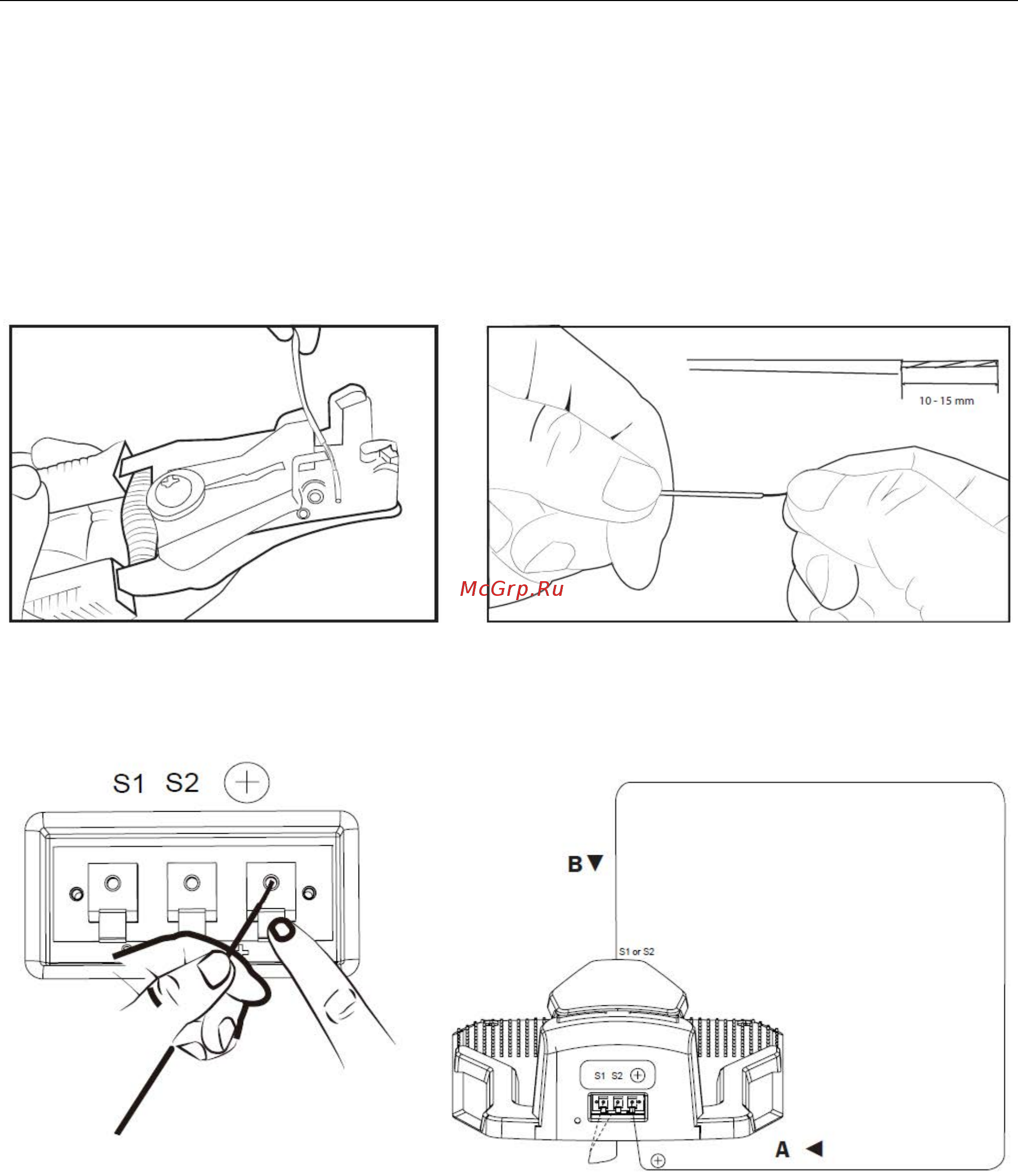

Die Abbildung zeigt, wie die Kabel an der Ladestation angeschlossen werden müssen.
Das Kabelende, das von hinten an die Ladestation angeschlossen wird (A), muss am
Anschluss „+” befestigt werden.
Das Kabelende, das von vorne unter die Bodenplatte geschoben wird (B), muss am
Anschluss S1 oder am Anschluss S2 befestigt werden.
