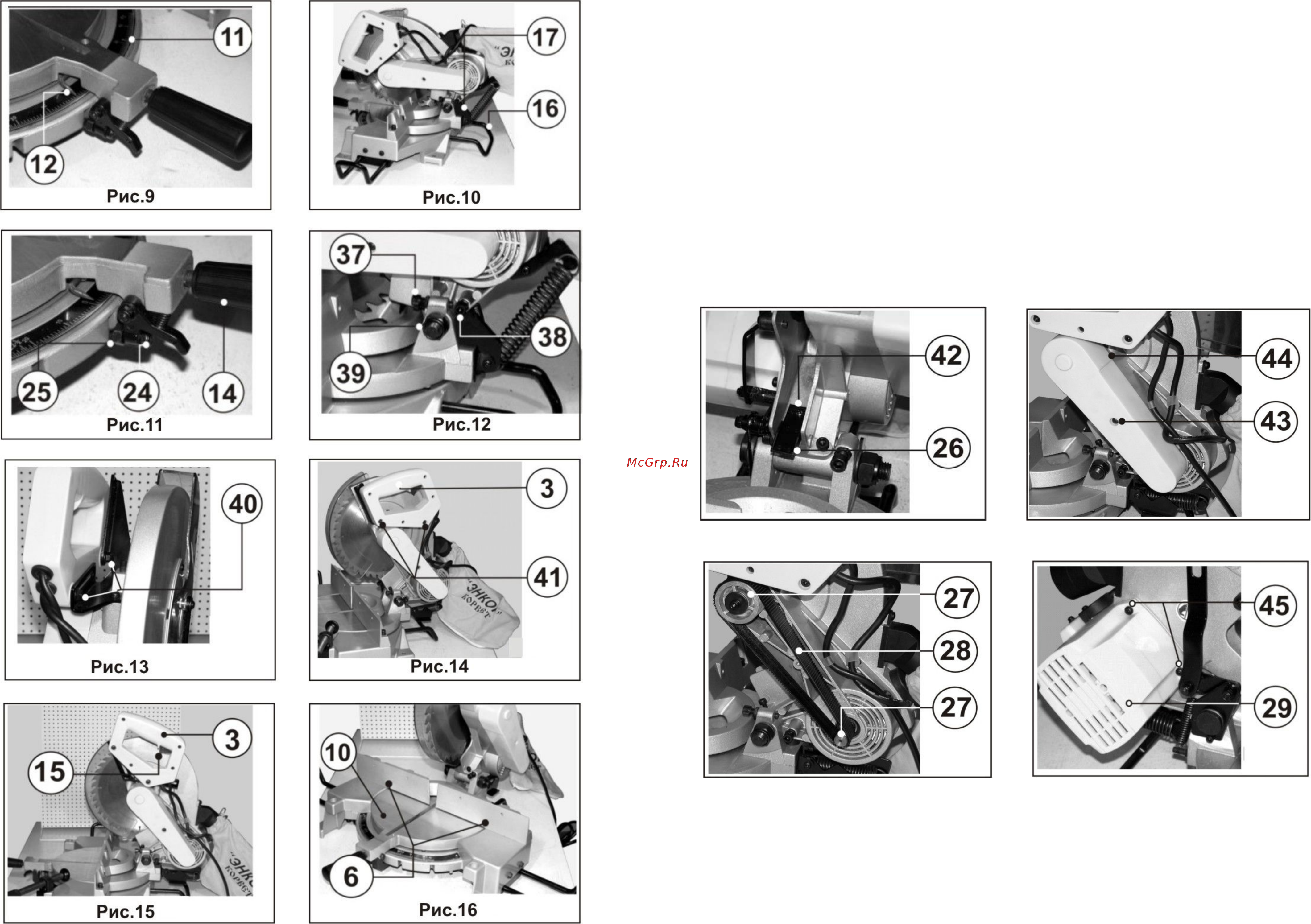

8 13 13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ ПЕРЕД НАЧАЛОМ ЛЮБЫХ РЕМОНТНЫХ И СЕРВИСНЫХ РАБОТ УБЕДИТЕСЬ ЧТО ПИЛА ВЫКЛЮЧЕНА И ОТСОЕДИНЕНА ОТ РОЗЕТКИ ПРЕДУПРЕЖДНИЕ ПРИМЕНЯЙТЕ ТОЛЬКО ПИЛЬНЫЕ ДИСКИ ДЛЯ ПОПЕРЕЧНОГО ПИЛЕНИЯ ИСПОЛЬЗУЯ ПИЛЫ С ТВЕРДОСПЛАВНЫМИ РЕЗЦАМИ УБЕДИТЕСЬ ЧТО ПРОФИЛЬ УГЛА ЗАТОЧКИ ОТРИЦАТЕЛЬНЫЙ 13 1 Замена пильного диска См п 8 3 При пилении заготовок с затупленными режущими кромками пильного диска возникает повышенная нагрузка на двигатель и передаточный механизм пилы а также ухудшается качество распиленной поверхности Пиление пильным диском имеющим механические повреждения трещины сколы напаянных пластин и т п может привести к травмам или поломке пилы Периодически проводите диагностику пильного диска и своевременно заменяйте его Перед установкой нового пильного диска необходимо проверить его целостность и соответствие техническим характеристикам для данного типа пилы Установку и демонтаж пильного диска производите в соответствии с п 8 3 13 2 Замена пылеотбойника Если когда либо возникнет необходимость замены пылеотбойника 26 Рис 26 снимите пильный диск Вывинтите винт 42 смените пылеотбойник 26 13 3 Замена ремня В случае необходимости замену ремня производите следующим образом Вывинтите винт 43 Рис 27 Снимите кожух 44 ремня Снимите старый ремень 28 и проверьте чистоту шкивов 27 Рис 28 Установите новый ремень 28 Рис 28 вращая шкивы 27 мотора и шпинделя Вращайте шкивы 27 до тех пор пока ремень 28 будет полностью установлен в пазы шкивов Рис 28 При установке ремня следите за тем чтобы продольные гребни ремня укладывались в ручьи шкивов без смещения После установки ремня 28 Рис 28 возвратите на место кожух ремня и закрепите его винтом 43 Рис 27 Рис 12 Рис 26 Рис 28 Рис 27 Рис 29
