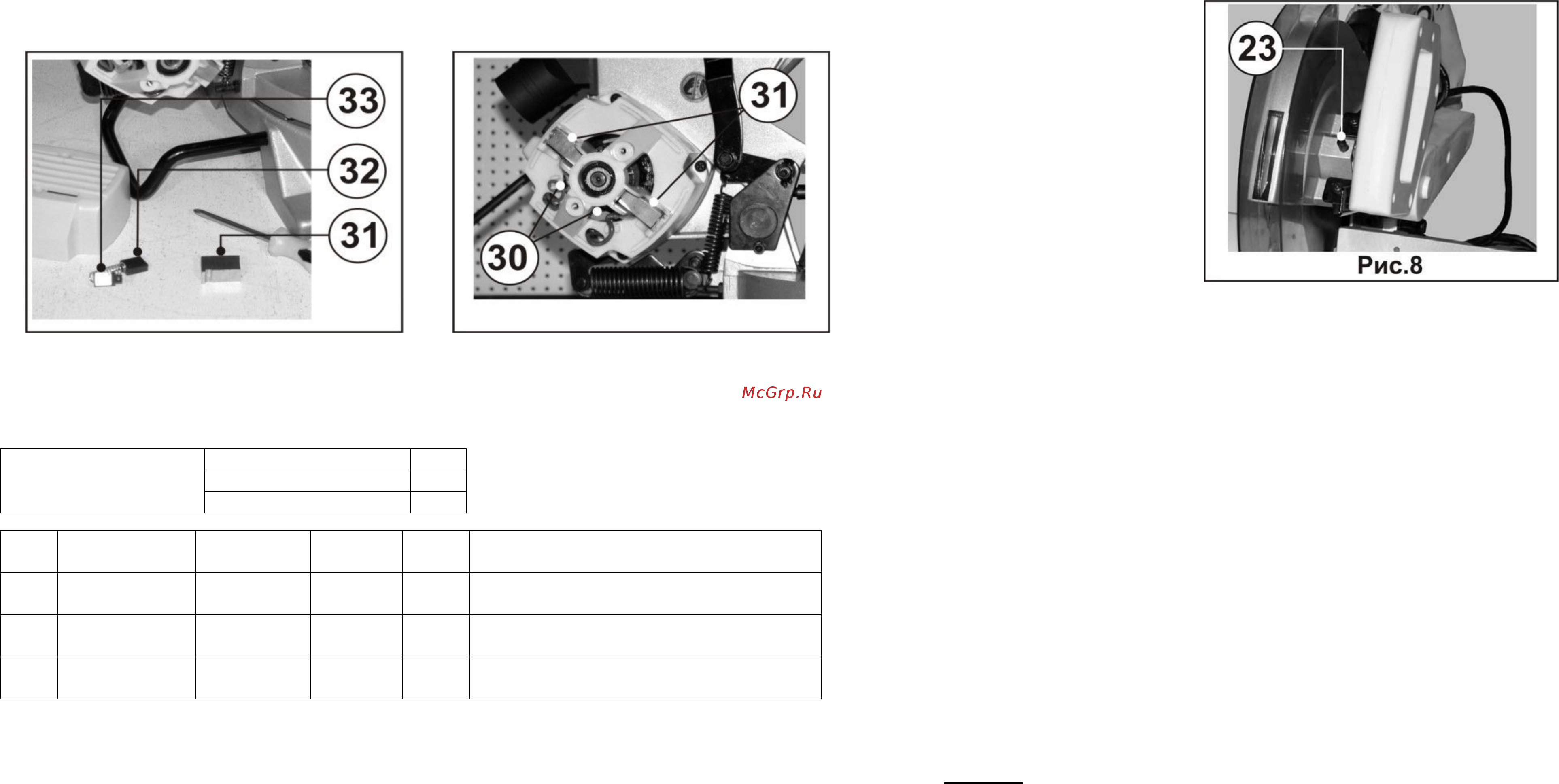

14 7 13 4 Осмотр и замена щеток Внимание перед заменой щеток отключите пилу от сети Ресурс щеток зависит от нагрузки на двигатель Проверяйте состояние щеток через каждые 50 часов работы как для новой пилы так и после установки нового комплекта щеток Для осмотра щеток выполните следующее Вывинтите два винта 45 Рис 29 и снимите кожух мотора 29 Щетки находятся в двух щеткодержателях 31 Извлеките два плоских контакта 30 а затем щеткодержатели 31 Рис 30 На Рис 31 показана одна из щеток 32 извлеченная из щеткодержателя 31 Если какая либо из щеток 32 изношена до 4 8 мм ее длины или если проводник или пружина 33 повреждены смените обе щетки Щетки необходимо менять парами Замену щеток 32 Рис 30 для безопасной и надежной работы пилы необходимо проводить специалисту Помните что ремонт пилы должен проводиться в условиях сервисных центров с использованием только оригинальных запасных частей и расходных материалов 8 3 4 Установите переходное кольцо и пильный диск 4 Рис 7 на шпиндель Зубья диска должны быть направлены вниз в его передней части Установите внешний фланец пильного диска на шпиндель убедившись при этом что лыски на внешнем фланце пильного диска вошли в зацепление с лысками на валу шпинделя Проверьте также чистоту внешнего фланца 8 3 5 Установите винт 35 шпинделя Рис 7 в шпиндель ввинчивая его до отказа рукой в направлении против часовой стрелки После чего прилагаемым ключом затяните винт 35 одновременно нажимая на кнопку блокировки шпинделя 23 Рис 8 тем самым удерживая шпиндель от вращения 8 3 6 Поверните крышку шпинделя 20 и защитный кожух 5 Рис 5 вперед и установите винт 19 Рис 4 извлеченный на первом этапе п 8 3 1 Рис 30 Рис 31 14 РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ АТАКА С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ Пильные диски изготовлены из высококачественной стали что обеспечивает их долгий ресурс и высокое качество пиления Предназначены для пиления твердых и мягких пород древесины ДСП пластиков ламината и алюминиевых профилей Форма зуба косой переменный трапециевидный плоский 9 КРЕПЛЕНИЕ ПИЛЫ К ОПОРНОЙ ПОВЕРХНОСТИ Помните пилу необходимо устанавливать на прочной опорной поверхности с достаточным запасом площади обеспечивающей свободный доступ к пиле необходимо исключить возможность скольжения и опрокидывания пилы Для этих целей базовая опора 9 Рис 1 имеет четыре крепежных отверстия для фиксации пилы 10 ОРГАНЫ УПРАВЛЕНИЯ 10 1 Пуск и остановка пилы 10 1 1 Подключите пилу к электросети 10 1 2 Для пуска пилы нажмите курковый выключатель 15 Рис 1 10 1 3 Для остановки пилы отпустите курковый выключатель 15 Рис 1 К Т п Код Внешний диаметр мм Внутренняя посадка мм Число зубьев Z Форма зуба 7405 250 30 40 К Черновое пиление древесины мягких и твердых пород 12820 255 30 32 К Черновое пиление древесины мягких и твердых пород 7460 255 30 100 ТП Пиление алюминиевых профилей пластика MDF различных плит в том числе с покрытием Применение 10 2 Блокировка выключателя в положении выкл Если пила не используется курковый выключатель 15 Рис 1 может быть заблокирован в положении Выкл с помощью навесного замка 10 3 Поворот стола для пиления под углом Ваша пила может пилить под любым углом от прямого 90 до 47 влево или вправо по показаниям шкалы Ослабьте ручку фиксации поворотного стола 14 потяните за курок плунжера 13 и поверните стол 10 Рис 3 на желаемый угол Затяните ручку фиксации поворотного стола 14 Рис З Пила снабжена фиксаторами плунжера в упоре 18 под углом 0 22 5 и 45 влево и вправо Поворачивайте ручку фиксации поворотного стола 14 до тех пор пока плунжер не войдет в один из фиксаторов 18 три из которых видны на Рис З Затяните ручку фиксации поворотного стола 14 Рис З Для снятия со стопора потяните курок плунжера 13 Рис З ПОМНИТЕ ВСЕГДА ЗАТЯГИВАЙТЕ РУЧКУ ФИКСАЦИИ ПОВОРОТНОГО СТОЛА 14 ПЕРЕД ПИЛЕНИЕМ Рис З 10 4 Указатель и шкала Указатель 12 Рис 9 показывает фактический угол пиления Цена деления шкалы 14 Л градуса В результате когда указатель перемещается по шкале от одного деления к следующему угол пиления меняется на Л градуса 10 5 Блокировка пилы в нижнем положении Для транспортировки пилы предусмотрена блокировка пилы в нижнем положении Для этого опустите пилу в нижнее положение и поверните рычаг 17 Рис 10 вперед
