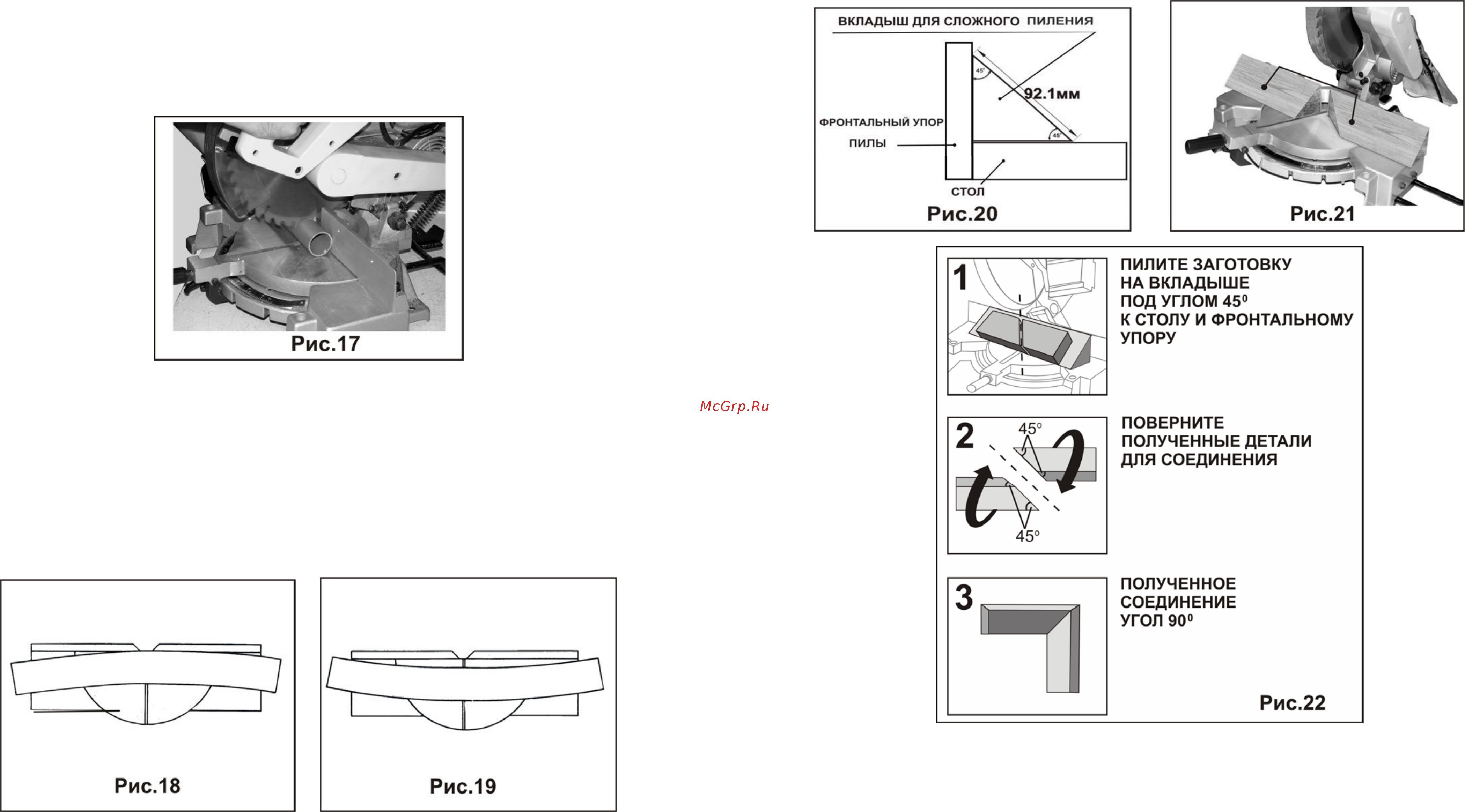

• Пилите заготовку на вкладыше под углом 45 к столу и фронтальному упору 12
• Поверните полученные детали для соединения 12
• Полученное соединение угол 90 12
• Рис 2 12

Похожие устройства

• Энкор корвет-2 90020 Инструкция по эксплуатации
• Энкор корвет-431 20431 Инструкция по эксплуатации
• Энкор корвет-433 94330 Инструкция по эксплуатации
• Энкор корвет 8-31 91280 Инструкция по эксплуатации
• Энкор корвет эксперт 10-254 91200 (27210) Инструкция по эксплуатации
• Энкор ПЭ-1250/32ЭВ (50127) Инструкция по эксплуатации
• Энкор корвет-224-63 92240 Инструкция по эксплуатации
• Энкор корвет-27 1/1/1/8 90270 Инструкция по эксплуатации
• Энкор Корвет 20М 90200 Инструкция по эксплуатации
• Энкор ДУЭ-2 1150ЭР/13М (50092) Инструкция по эксплуатации
• Энкор ДУЭ-900ЭР/13М (50082) Инструкция по эксплуатации
• Энкор 12т 28533 Инструкция по эксплуатации
• Энкор мс 110-1 элт 56551 Инструкция по эксплуатации
• Энкор мс 110-1 эл 56550 Инструкция по эксплуатации
• Энкор мс 65-1 эл 56548 Инструкция по эксплуатации
• Энкор мс 65-1 56547 Инструкция по эксплуатации
• Энкор мс 55-1 56546 Инструкция по эксплуатации
• Энкор ПЭ-420/12ЭР (50122) Инструкция по эксплуатации
• Энкор ДУЭ-580ЭР/13М (50073) Инструкция по эксплуатации
• Энкор па-14,4эр/10л 50040 Инструкция по эксплуатации

10 11 12 ОСНОВНЫЕ ОПЕРАЦИИ И ПОЛЕЗНЫЕ СОВЕТЫ Перед началом работы убедитесь что стол установлен под правильным углом и жестко закреплен Перед началом работы проверьте соответствие размера детали возможностям пилы Положите деталь на стол 10 и твердо прижмите ее к фронтальному упору 6 Рис 16 Для наилучшего результата пилите медленно и равномерно Если размер детали заставляет вас держать руку в пределах 10см от пильного диска деталь следует закрепить струбциной 7 Рис 1 к фронтальному упору 6 Рис 16 до начала пиления Никогда не пилите навесу Деталь должна быть плотно прижата к столу 10 и фронтальному упору 6 Рис 16 12 1 Применение пылесборника В качестве необходимой принадлежности для вашей пилы применяется пылесборник 1 Рис 1 Пылесборник присоединяется к горловине При этом необходимо учесть что кольцевая пружина должна сесть в проточку на горловине 12 2 Применение струбцины Идеальной принадлежностью для вашей пилы служит струбцина 7 Рис 1 для фиксации деталей В станине 8 Рис 1 вашей пилы для нее предусмотрены отверстия справа и слева от пильного диска ВНИМАНИЕ Если размер вашей детали вынуждает руки находиться ближе чем в 10см от пильного диска деталь следует прикрепить струбциной 7 к фронтальному упору 6 Рис 1 12 3 Рабочие операции общего назначения 12 3 1 Возможности вашей пилы позволяют резать деревянные заготовки размером 6 3 х 10см плашмя или на ребре под углом 45 левым или правым 12 3 2 Размер 7 х 12 6см может быть пропилен прямым пилением под углом 90 12 3 3 Пилить различные размеры пластиковых труб с помощью вашей пилы не представляет труда см Рис 17 12 6 Пиление сложных соединений 12 6 1 На Рис 20 показана оснастка вкладыш который несложно сконструировать для применения при пилении сложных соединений Сложные соединения в большинстве случаев применяются при изготовлении картинных рам создающих теневой контур и подобных изделий Лицевая сторона вкладыша показана под углом 45 к столу и фронтальному упору Если необходим другой угол измените угол лицевой стороны вкладыша на необходимую величину 12 6 2 Хотя на Рис 20 показан вкладыш с шириной лицевой поверхности 92 1 мм этот размер может меняться по необходимости 12 6 3 На Рис 21 показан вкладыш для пиления сложных соединений прикрепленный к фронтальному упору пилы в центральной части которой предварительно выпилен упор 45 градусов под левым и правым углами 12 6 4 Вкладыши прикреплены к фронтальному упору 6 Рис 1 с помощью шурупов сквозь отверстия имеющиеся на каждой половине фронтального упора Это позволяет легко снять вкладыши если в их использовании нет необходимости и установить их снова в случае ее возникновения 12 6 5 На Рис 22 показано изготовление сложного соединения при правом положении пилы под углом 45 ПИЛИТЕ ЗАГОТОВКУ НА ВКЛАДЫШЕ ПОД УГЛОМ 45 К СТОЛУ И ФРОНТАЛЬНОМУ УПОРУ 12 4 Пиление алюминия Алюминиевый профиль легко режется вашей пилой Пиля алюминиевый профиль или другие детали которые могут быть пропилены пильным диском и не выходят за пределы возможностей вашей пилы располагайте материал таким образом чтобы полотно пильного диска пилило по наименьшему поперечному сечению Прежде чем пилить алюминий нанесите на пильный диск воск который является хорошей смазкой и препятствует прилипанию алюминиевых опилок к полотну пильного диска Никогда не наносите смазку на вращающийся пильный диск во время работы пилы 12 5 Пиление гнутых заготовок Пиля плоские детали прежде всего проверьте не деформирован ли материал Если есть деформация то деталь следует помещать на столе как показано на Рис 18 Если материал установлен неправильно как показано на Рис 19 деталь зажмет пильный диск на завершающем этапе пиления ПРАВИЛЬНО НЕПРАВИЛЬНО ПОВЕРНИТЕ ПОЛУЧЕННЫЕ ДЕТАЛИ ДЛЯ СОЕДИНЕНИЯ ПОЛУЧЕННОЕ СОЕДИНЕНИЕ УГОЛ 90 Рис 22
