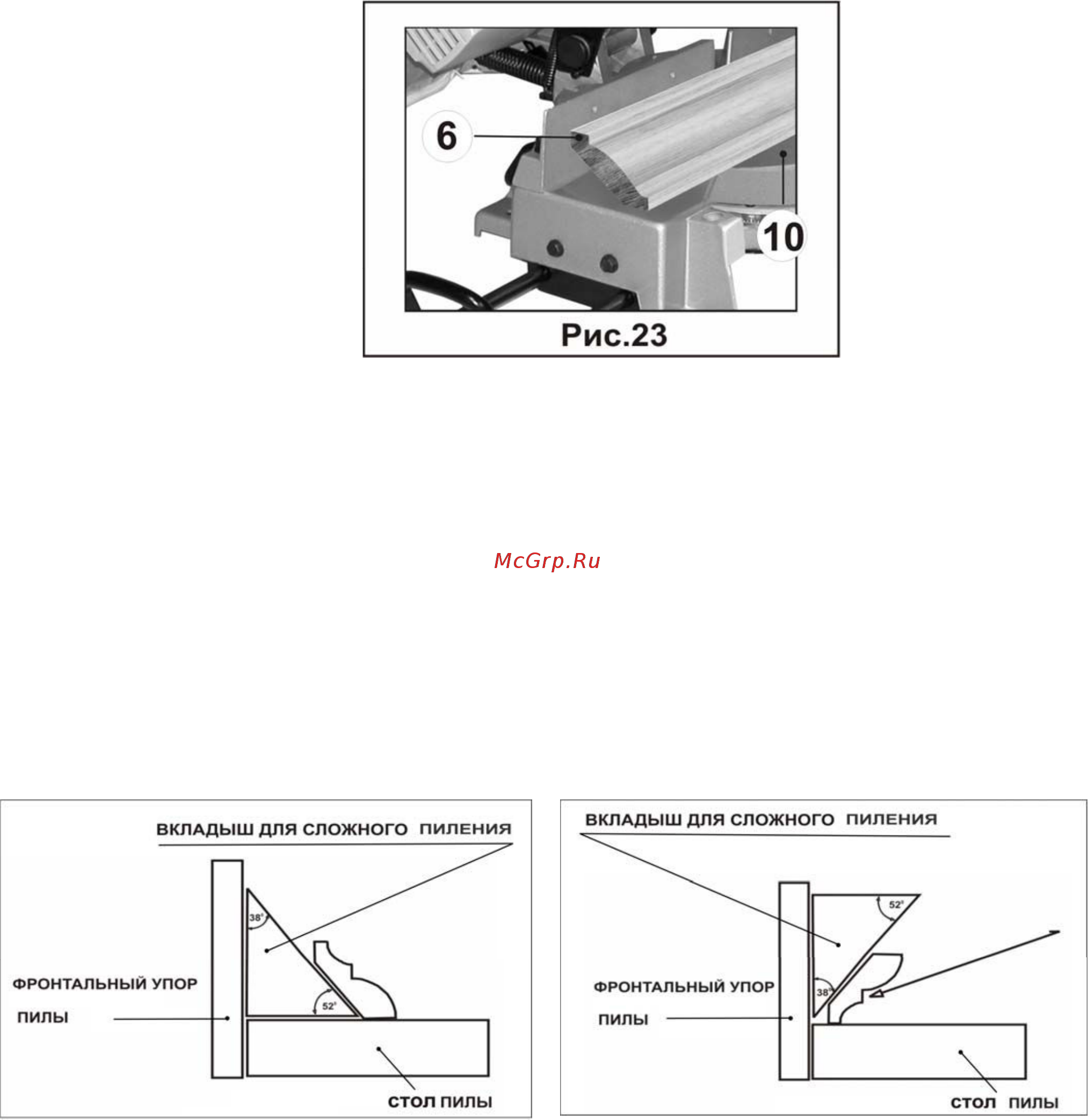

12 9 10 6 Задний упор ручка для переноса Ручка для переноса 16 Рис 10 служит также для предотвращения опрокидывания пилы назад при возврате пилы в верхнее положение после окончания пиления Для наибольшей эффективности ручку для переноса упор 16 Рис 10 необходимо выдвинуть максимально 11 РЕГУЛИРОВКА 11 1 Регулировка базовых фиксаторов 11 1 1 Поверните стол 10 Рис 1 на 0 в положение прямого пиления и убедившись в том что плунжер 13 Рис 3 установлен в фиксатор 0 затяните ручку фиксации 14 Рис 11 11 1 2 Сделайте пропил на обрезке дерева 11 1 3 С помощью угольника проверьте соответствие пиления 90 11 1 4 Если необходима регулировка ослабьте ручку фиксации поворотного стола 14 Рис 11 на один оборот Ослабив контргайку 24 вращайте эксцентриковую гайку 25 влево или вправо затем затяните контргайку 24 11 1 5 Сделайте еще одно пробное пиление Если необходима дополнительная регулировка повторите процедуру еще раз 11 1 6 Регулировка положения 0 обеспечивает одновременно регулировку положений 22 5 и 45 вправо или влево 12 7 Пиление профиля 12 7 1 Существуют несколько методов пиления профиля с помощью этой пилы Метод показанный на Рис 23 показывает контактные поверхности поверхности примыкающие к потолку и стене плотно прижатыми к фронтальному упору 6 и столу пилы 10 Рис 23 Этот метод удобен при выполнении небольшого объема работ но не практичен для работы в производственных масштабах поскольку удерживать деталь в таком положении нелегко 12 7 2 Выполняя большое количество повторяющихся пропилов профиля рекомендуем использовать вкладыши показанные на Рис 24 25 Большинство профилей такого вида имеют контактные поверхности под углом 52 и 38 градусов к тыльной поверхности профиля и эти углы необходимо учитывать при обработке поверхности вкладыша Для профиля с различными углами необходимо изготовить соответствующие вкладыши 12 7 3 На Рис 24 показан вкладыш прикрепленный к фронтальному упору пилы при этом лицевая сторона вкладыша устанавливается от верхней части фронтального упора с уклоном наружу к поверхности стола При таком положении вкладыша профиль помещают на стол в перевернутом положении Это значит что поверхность профиля контактирующая с потолком прижата к столу 12 7 4 На Рис 25 показан вкладыш прикрепленный к фронтальному упору пилы таким образом что уклон направлен внутрь от верхней части вкладыша к нижней При таком положении вкладыша профиль помещают на стол так как если бы он был прибит между потолком и стеной Варианты использования вкладышей для профиля если стык должен быть плотно подогнан в углу или взаимно пригнан Рис 24 Рис 25 11 2 Регулировка нижнего предела рабочего хода При выполнении этой регулировки отключите пилу от сети и опустите диск максимально вниз Нижний предел рабочего хода пилы регулируется с целью предотвращения контакта пильного диска с металлическими деталями пилы Глубина пиления контролируется моментом касания конца стопорного винта 37 упора 38 Рис 12 при опущенной пиле При необходимости регулировки ослабьте контргайку 39 и вращайте стопорный винт 37 Затяните контргайку 39 Вращая пильный диск рукой убедитесь в отсутствии контакта зубьев с металлической поверхностью 11 3 Изменение положения рукоятки Положение рукоятки 3 пилы Рис 41 может быть изменено для удобства работающего с ослаблением 2 гаек 40 Рис 13 и 2 х винтов 41 Рис 14 Переведите рукоятку 3 Рис 14 в желаемое положение и затяните пары гаек и винтов На Рис 14 показана рукоятка 3 в нижнем положении которое оптимально при установке пилы на верстак или подставку На Рис 15 показаны курковый выключатель 15 и рукоятка 3 в верхнем положении которое оптимально при работе пилы на низких основаниях Рукоятка 3 может быть установлена в любое промежуточное положение между крайними верхним и нижним в зависимости от желания работающего 11 4 Установка фронтального упора под углом 90 к пильному диску Если фронтальный упор 6 Рис 16 был снят с основания пилы его необходимо установить под углом 90 к пильному диску Поместите угольник одной стороной плотно к фронтальному упору 6 а другой к прорези в столе Рис 16 Установите фронтальный упор под углом 90 к прорези в столе Затяните четыре винта ПОМНИТЕ после установки фронтального упора под углом 90 к прорези в столе 10 может потребоваться дополнительная регулировка уже описанная в разделе 11 1
