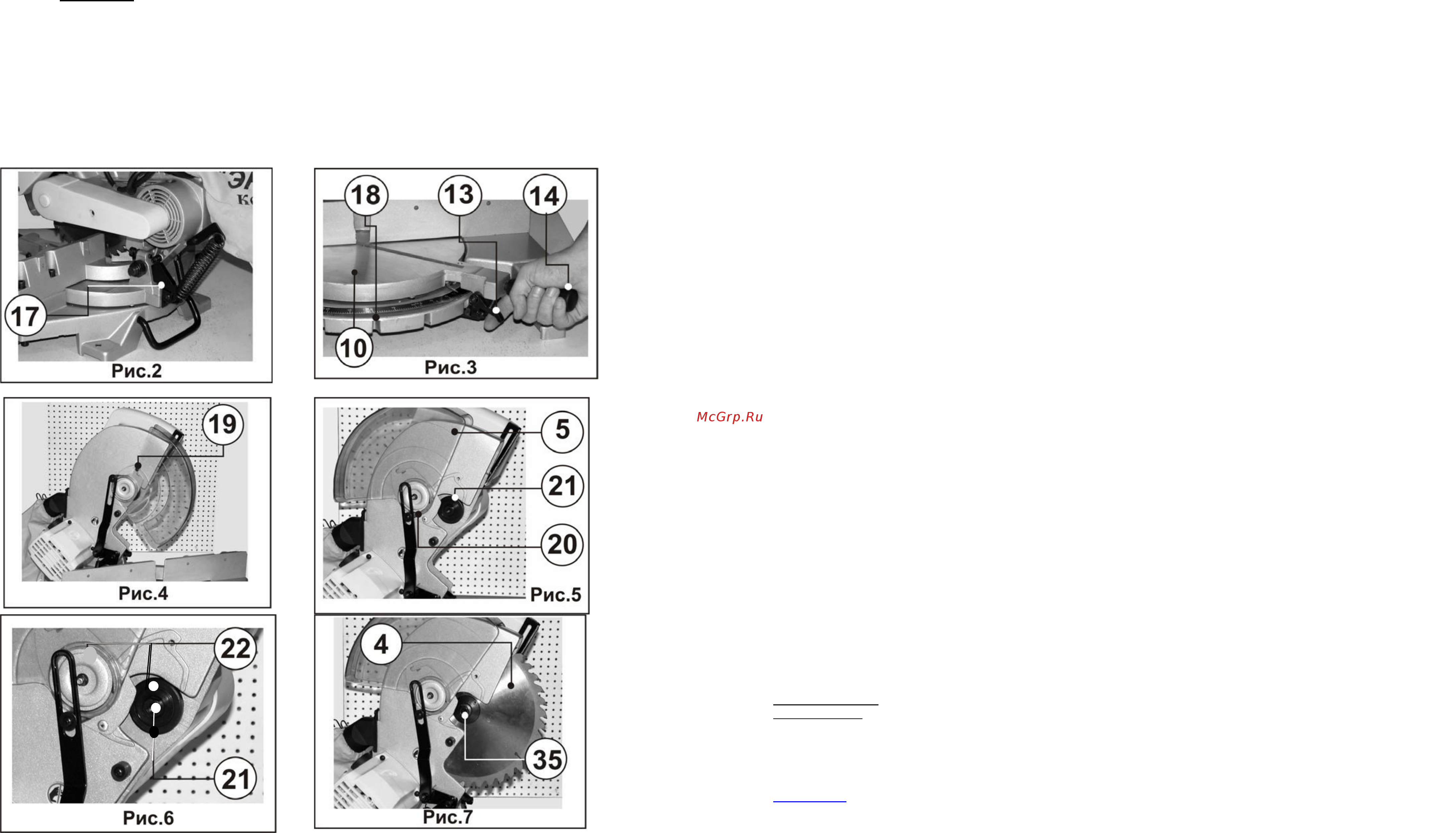

6 15 7 РАСПАКОВКА Рис 1 Извлеките пилу и все комплектующие детали из упаковки Во избежание нарушения регулировки не поднимайте пилу за ручку 3 с выключателем или за ручку фиксации 14 Поднимать пилу следует за ручку для переноски 16 ВНИМАНИЕ В ЦЕЛЯХ СОБСТВЕНОЙ БЕЗОПАСНОСТИ НЕ ВКЛЮЧАЙТЕ ПИЛУ В СЕТЬ ДО ЕЕ ПОЛНОЙ СБОРКИ И ВНИМАТЕЛЬНОГО ИЗУЧЕНИЯ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ 8 СБОРКА ПИЛЫ УБЕДИТЕСЬ ЧТО ШНУР ПИТАНИЯ ОТКЛЮЧЕН ОТ СЕТИ ДО ОКОНЧАНИЯ СБОРКИ 8 1 Перевод пилы в верхнее положение Нажмите на рукоятку 3 Рис 1 пилы вниз и отведите рычаг 17 Рис 2 в крайнее заднее положение После этого пилу можно переместить в верхнее положение 8 2 Поворот стола в положение 0 рис З Ослабьте ручку фиксации поворотного стола 14 на 1 оборот поворотом ее против часовой стрелки и потяните за курок плунжера 13 в соответствии с рисунком Вращайте поворотный стол 10 влево до фиксации плунжера в упоре 18 соответствующем 0 Зафиксируйте положение ручкой фиксации 14 8 3 Установка пильного диска 8 3 1 Извлеките винт 19 Рис 4 8 3 2 Отведите кожух шпинделя 20 и защитный кожух 5 назад освободив доступ к шпинделю пилы 21 Рис 5 8 3 3 Установите внутренний фланец пильного диска 22 на шпиндель пилы 21 до упора Рис 6 Рис 4 15 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ Торцово усовочная пила модели КОРВЕТ 3 Зав соответствует требованиям ТУ 4833 001 447446872001 ГОСТ Р МЭК 1029 1 94 ГОСТ Р МЭК 1029 2 9 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации 200 г дата изготовления штамп ОТК Входной контроль 200 г дата проверки Дата продажи 200 г подпись продавца штамп магазина 16 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Производитель гарантирует надёжную работу пилы модели Корвет при соблюдении условий хранения правильности монтажа соблюдении правил эксплуатации и обслуживания указанных в руководстве по эксплуатации Гарантийный срок 12 месяцев с даты продажи через розничную торговую сеть Срок службы 5 лет Гарантия распространяется только на производственные дефекты выявленные в процессе эксплуатации пилы в период гарантийного срока В случае нарушения работоспособности пилы в течение гарантийного срока владелец имеет право на его бесплатный ремонт В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта пилу с штампом торговой организации и подписью покупателя В гарантийном ремонте может быть отказано 1 При отсутствии гарантийного талона 2 При нарушении пломб наличии следов разборки на корпусе шлицах винтов болтов гаек и прочих следов разборки или попытки разборки пилы З Если неисправность пилы стала следствием нарушения условий хранения попадания внутрь посторонних предметов жидкостей нарушения условий эксплуатации эксплуатация без необходимых насадок и приспособлений эксплуатация не предназначенным режущим инструментом насадками дополнительными приспособлениями и т п 4 При перегрузке или заклинивании двигателя одновременный выход из строя ротора и статора обеих обмоток статора 5 При механическом повреждении сетевого шнура или штепселя 6 При механическом повреждении корпуса и его деталей Гарантия не распространяется на сменные принадлежности аксессуары и оснастка например пилки пильные диски пильные ленты отрезные диски ножи сверла элементы их крепления патроны сверлильные цанги буры подошвы шлифовальных и ленточных машин фильтры и т п быстроизнашивающиеся детали если на них присутствуют следы эксплуатации например угольные щетки приводные ремни сальники защитные кожухи направляющие и протяжные ролики цепи приводные резиновые уплотнения и т п Замена их в течение гарантийного срока является платной услугой шнуры питания в случае повреждения изоляции подлежат обязательной замене без согласия владельца услуга платная расходные материалы например лента шлифовальная заточные отрезные и шлифовальные круги и т п Предметом гарантии не является неполная комплектация пилы которая могла быть выявлена при продаже Претензии от третьих лиц не принимаются Пила в ремонт должна сдаваться чистой в комплекте с принадлежностями РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ Во всех случаях нарушения нормальной работы пилы например падение оборотов изменение шума появление постороннего запаха дыма вибрации стука повышенной искры на коллекторе прекратите работу и обратитесь в Сервисный центр Корвет или гарантийную мастерскую Гарантийный а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных мастерских указанных в перечне Адреса гарантийных мастерских Примечание Техническое обслуживание пилы проведение регламентных работ регулировок указанных в руководстве по эксплуатации диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим расценкам Сервисного центра С гарантийными обязательствами ознакомлен и согласен дата Сервисный центр Корвет тел факс 4732 39 24 84 619 645 E mail petrovich enkor ru E mail orlova enkor ru Изготовитель ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО ЛТД Китай Рм 339 551 ЛАОШАНУЧУН ПУДОНГ ШАНХАЙ П Р Импортер ООО Энкор Инструмент Воронеж 394018 Воронеж пл Ленина 8 Тел факс 4732 39 03 33 E mail opt enkor ru Рис 6 Рис 7 штамп ВК подпись покупателя
