Энкор корвет-106 91060 [10/12] Рис 1

Содержание

• Www enkor ru 1
• Для работ по дереву 1
• Корвет к 1
• Лашина строгальная 1
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 схема подключения 5 магнитный пускатель 6 распаковка 7 устройство машины 8 сборка 8 сборка основания 8 сборка машины 8 установка узла направляющей планки 8 установка маховиков 8 установка защитной планки строгального вала 8 контроль установки защитной планки строгального вала 8 регулировка пружины защитной планки строгального вала 8 подключение сетевого шнура к магнитному пускателю и двигателю 9 регулировка 9 регулировка глубины строгания 9 регулировка направляющей планки 9 регулировка приемного стола 9 регулировка перемещения столов 9 установка ножей 10 подача заготовки 11 скашивание и снятие фаски 12 фальцевание 13 предотвращение поломки ножей 14 опора роликова 3
• Содержание 3
• Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
• I панель боковая левая 1 шт x накладка 4 шт 4
• А лоток 1 шт р планка направляющая 1 шт 4
• В плита нижняя 1 шт о кожух шкива строгального вала 1 шт 4
• В уголок нижний 2 шт б кронштейн со шкалой 1 шт 4
• Габариты стола строгального мм 1340 x 230 4
• Е уголок верхний 2 шт т крепеж 1 компл 4
• Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении из за сконденсировавшейся влаги на деталях электродвигателя 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 после продажи машины претензии по некомплектности не принимаются 4
• К узел ручки фиксации направляющей планки 1 шт 4
• Код для заказа 91060 4
• Количество ножей шт 3 4
• Комплектность рис 4
• М маховик 2 шт упаковка 1 шт 4
• М шнур сетевой о ремень клиновой 4
• Максимальная глубина строгания мм 3 4
• Максимальная ширина обрабатываемой заготовки мм 200 4
• Масса кг 130 4
• Машина 1 шт 4
• Н панель передняя с магнитным пускателем и задняя 2 шт болт направляющей планки 3 шт 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в табл 1 таблица 1_______________________________________________________________________________________ 4
• Плита верхняя 1 шт у подушка 4 шт 4
• По электробезопасности машина модели корвет 106 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Р косынка 2 шт и болт специальный 3 шт 4
• Род тока переменный 4
• С панель боковая правая 1 шт v опора узла направляющей планки 1 шт 4
• С плита двигателя 1 шт r планка защитная 1 шт 4
• Строгальная машина модели корвет 106 далее машина индивидуального использования предназначена для строгания заготовок из древесины не допускается обработка металлов асбоцементных материалов камня и подобных материалов мягких пластмассовых и резиноподобных материалов 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях 4
• Температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 4
• Технические данные 4
• Угол наклона направляющей планки град от 45 до 45 4
• Узел двигателя 1 шт руководство по эксплуатации 1 шт 4
• Уровень шума дба lpa 85 кра 3 lwa 99 kwa 3 4
• Частота вращения строгального вала об мин 4400 4
• Частота сети гц 50 4
• Шт 1 шт 4
• Рис 1 10
• Рис 5 10
• Рис 3 11
• Рис 4 11
• 26 25 24 12
• Положение i 12
• Положение ii 12
• Рис 0 12
• Рис 7 20 я й т 12
• Рис 8 12

Похожие устройства

• Энкор корвет-104 91040 Инструкция по эксплуатации
• Энкор корвет-101 91010 Инструкция по эксплуатации
• Энкор корвет-24 90240 Инструкция по эксплуатации
• Энкор корвет-23 90230 Инструкция по эксплуатации
• Энкор корвет-221 92210 Инструкция по эксплуатации
• Энкор корвет-220 92200 Инструкция по эксплуатации
• Энкор корвет-91 90910 Инструкция по эксплуатации
• Энкор корвет-311 93110 Инструкция по эксплуатации
• Энкор корвет-532 27532 с гидроцилиндром Инструкция по эксплуатации
• Энкор корвет-530 95300 (27530) Инструкция по эксплуатации
• Энкор корвет 520 95200 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-57 90570 Инструкция по эксплуатации
• Энкор корвет-52 90520 Инструкция по эксплуатации
• Энкор корвет-51 90510 Инструкция по эксплуатации
• Энкор корвет-50 90500 Инструкция по эксплуатации
• Энкор корвет-323 93230 Инструкция по эксплуатации
• Энкор корвет-322 93220 Инструкция по эксплуатации
• Энкор корвет-321 93210 Инструкция по эксплуатации
• Энкор Корвет 320 (93200) Инструкция по эксплуатации
• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации

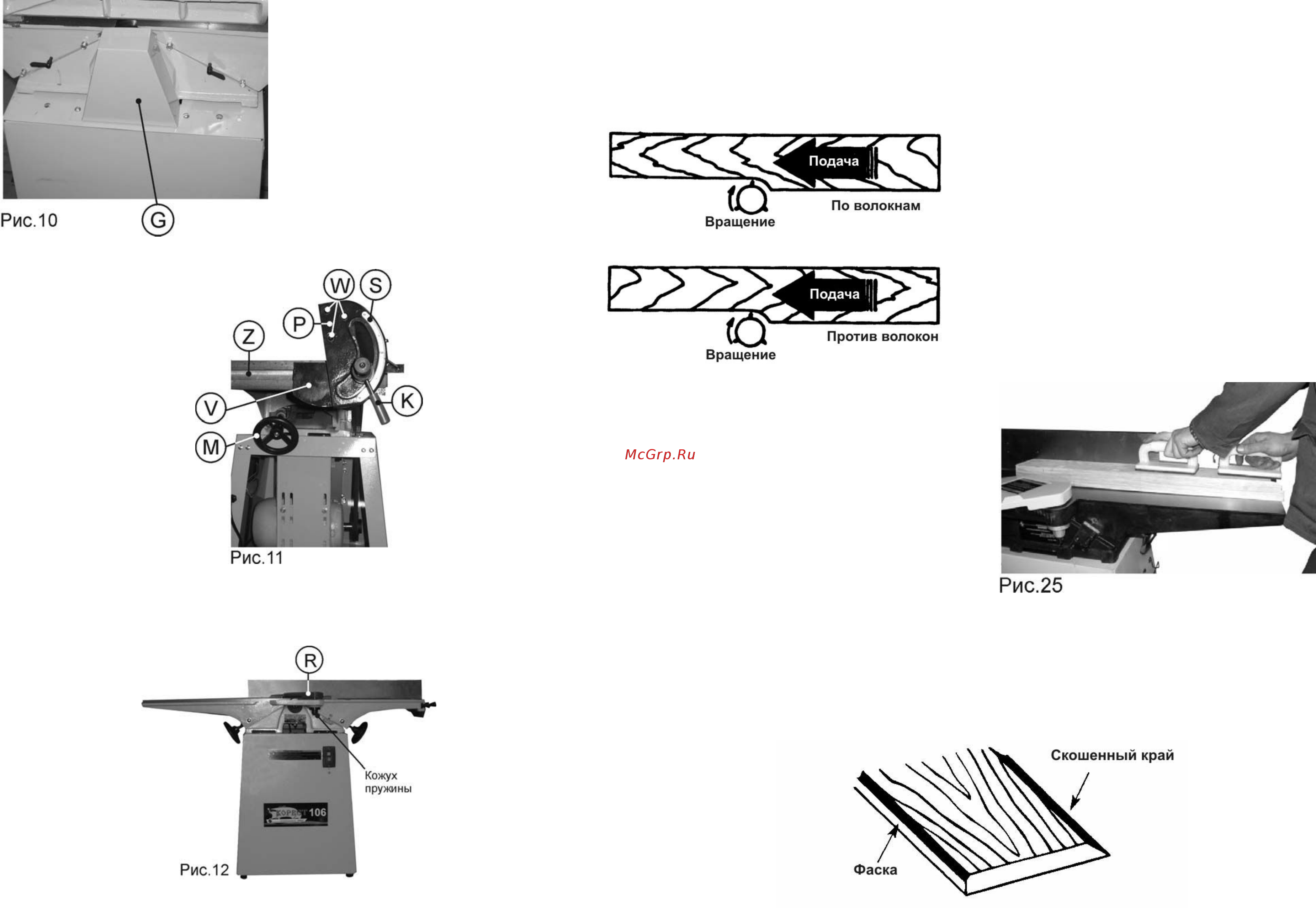

8 13 Подавайте заготовку с равномерной скоростью Любая остановка заготовки образует неровность или ступень на краю доски После того как замыкающая рука прошла через строгальный вал уберите ведущую руку Продолжайте подачу заготовок так чтобы ведущая рука была позади замыкающей руки до окончания операции Подачу следует осуществлять вдоль волокон где это возможно Рис 24 Рис 24 Если природа заготовки такова что ее необходимо подавать против волокон используйте небольшую глубину строгания и медленную скорость подачи При обработке длинных заготовок работайте осторожно чтобы предотвратить травму от соскальзывания и отдачи и прилагайте равномерное давление на строгальный вал а также используйте дополнительные опоры См Раздел 17 как с подающего так и с приемного конца Всегда используйте толкатели при фуговании или фальцевании заготовок уже 75 мм Крепко держите толкатели Установите толкатели на поверхность заготовки и прижимайте к столу 8 2 3 Установите кожух шкива строгального вала О Рис 10 8 3 Установка узла направляющей планки 8 3 1 Установите опору узла направляющей планки V на стол подачи машины 2 Рис 11 8 3 2 Установите кронштейн со шкалой 3 на опору узла направляющей планки V и узел ручки фиксации направляющей планки К Рис 11 8 3 3 Закрепите направляющую планку Р на кронштейне со шкалой 3 тремя болтами W Рис 11 Используйте перехватывающие движения для постоянного сохранения контроля над заготовкой При строгании заготовок 12 20 мм и уже чем толкатели наклоните толкатели так чтобы они очищали направляющую планку строгального вала во время подачи Рис 25 Рис 11 8 4 Установка маховиков 8 4 1 Установите маховики М на подъемные винты регулировки высоты рабочего стола совместив пазы маховиков и штифты винтов Рис 11 8 4 2 Затяните маховики на подъемных винтах болтами с шайбами 8 5 Установка защитной планки строгального вала Рис 12 8 5 1 Поверните кожух пружины примерно на 1 2 оборота против часовой стрелки наблюдая через отверстие в столе подачи 8 5 2 Совместите шлиц оси защитной планки строгального вала R в отверстии стола подачи с усом пружины 8 5 3 Вставьте ось защитной планки строгального вала R и кожух пружины в отверстие стола подачи 8 6 Контроль установки защитной планки строгального вала ПРЕДУПРЕЖДЕНИЕ защитная планка строгального вала всегда должна быть установлена и находиться в хорошем рабочем состоянии 8 6 1 Выключите сетевой выключатель и отключите машину от сети 8 6 2 Установите направляющую планку на заднюю часть рабочего стола для максимальной ширины строгания 8 6 3 Не устанавливайте направляющую планку дальше заднего края строгального вала 8 6 4 Пропустите деревянный брусок толщиной 6 мм через строгальный вал между защитной планкой строгального вала и направляющей планкой 8 6 5 Защитная планка строгального вала должна автоматически вернуться в исходное положение к направляющей планке после того как брусок удален 8 6 6 Если защитная планка строгального вала не возвращается автоматически необходимо отрегулировать пружину Рис 25 11 СКАШИВАНИЕ И СНЯТИЕ ФАСКИ Рис 26 11 1 Направляющая планка машины регулируется на 45 внутрь и 45 наружу Отрегулируйте направляющую планку на нужный угол и затяните фиксирующую ручку угла наклона направляющей планки Скашивание относится к срезу всего края доски под углом Эта операция может потребовать нескольких проходов в зависимости от нужной глубины строгания Снятие фаски относится к удалению острого ребра кромки доски Обычно эта операция требует один проход и используется глубина строгания 1 5 мм 12 ФАЛЬЦЕВАНИЕ ПРЕДУПРЕЖДЕНИЕ Фальцевание требует удаления защитной планки строгального вала Защитную планку строгального вала необходимо снова установить по окончанию операции См разделы Сборка Установка защитной планки строгального вала 12 1 Нанесите метки на рабочую деталь для обозначения нужной глубины и ширины выемки Установите нужную глубину строгания Не устанавливайте глубину более 3 мм Убедитесь что ножи выступают на одинаковое расстояние за конец строгального вала Этот выступ не должен превышать 3 мм
