Энкор корвет-106 91060 [11/12] Рис 3

Содержание

• Www enkor ru 1
• Для работ по дереву 1
• Корвет к 1
• Лашина строгальная 1
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 схема подключения 5 магнитный пускатель 6 распаковка 7 устройство машины 8 сборка 8 сборка основания 8 сборка машины 8 установка узла направляющей планки 8 установка маховиков 8 установка защитной планки строгального вала 8 контроль установки защитной планки строгального вала 8 регулировка пружины защитной планки строгального вала 8 подключение сетевого шнура к магнитному пускателю и двигателю 9 регулировка 9 регулировка глубины строгания 9 регулировка направляющей планки 9 регулировка приемного стола 9 регулировка перемещения столов 9 установка ножей 10 подача заготовки 11 скашивание и снятие фаски 12 фальцевание 13 предотвращение поломки ножей 14 опора роликова 3
• Содержание 3
• Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
• I панель боковая левая 1 шт x накладка 4 шт 4
• А лоток 1 шт р планка направляющая 1 шт 4
• В плита нижняя 1 шт о кожух шкива строгального вала 1 шт 4
• В уголок нижний 2 шт б кронштейн со шкалой 1 шт 4
• Габариты стола строгального мм 1340 x 230 4
• Е уголок верхний 2 шт т крепеж 1 компл 4
• Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении из за сконденсировавшейся влаги на деталях электродвигателя 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 после продажи машины претензии по некомплектности не принимаются 4
• К узел ручки фиксации направляющей планки 1 шт 4
• Код для заказа 91060 4
• Количество ножей шт 3 4
• Комплектность рис 4
• М маховик 2 шт упаковка 1 шт 4
• М шнур сетевой о ремень клиновой 4
• Максимальная глубина строгания мм 3 4
• Максимальная ширина обрабатываемой заготовки мм 200 4
• Масса кг 130 4
• Машина 1 шт 4
• Н панель передняя с магнитным пускателем и задняя 2 шт болт направляющей планки 3 шт 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в табл 1 таблица 1_______________________________________________________________________________________ 4
• Плита верхняя 1 шт у подушка 4 шт 4
• По электробезопасности машина модели корвет 106 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Р косынка 2 шт и болт специальный 3 шт 4
• Род тока переменный 4
• С панель боковая правая 1 шт v опора узла направляющей планки 1 шт 4
• С плита двигателя 1 шт r планка защитная 1 шт 4
• Строгальная машина модели корвет 106 далее машина индивидуального использования предназначена для строгания заготовок из древесины не допускается обработка металлов асбоцементных материалов камня и подобных материалов мягких пластмассовых и резиноподобных материалов 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях 4
• Температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 4
• Технические данные 4
• Угол наклона направляющей планки град от 45 до 45 4
• Узел двигателя 1 шт руководство по эксплуатации 1 шт 4
• Уровень шума дба lpa 85 кра 3 lwa 99 kwa 3 4
• Частота вращения строгального вала об мин 4400 4
• Частота сети гц 50 4
• Шт 1 шт 4
• Рис 1 10
• Рис 5 10
• Рис 3 11
• Рис 4 11
• 26 25 24 12
• Положение i 12
• Положение ii 12
• Рис 0 12
• Рис 7 20 я й т 12
• Рис 8 12

Похожие устройства

• Энкор корвет-104 91040 Инструкция по эксплуатации
• Энкор корвет-101 91010 Инструкция по эксплуатации
• Энкор корвет-24 90240 Инструкция по эксплуатации
• Энкор корвет-23 90230 Инструкция по эксплуатации
• Энкор корвет-221 92210 Инструкция по эксплуатации
• Энкор корвет-220 92200 Инструкция по эксплуатации
• Энкор корвет-91 90910 Инструкция по эксплуатации
• Энкор корвет-311 93110 Инструкция по эксплуатации
• Энкор корвет-532 27532 с гидроцилиндром Инструкция по эксплуатации
• Энкор корвет-530 95300 (27530) Инструкция по эксплуатации
• Энкор корвет 520 95200 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-57 90570 Инструкция по эксплуатации
• Энкор корвет-52 90520 Инструкция по эксплуатации
• Энкор корвет-51 90510 Инструкция по эксплуатации
• Энкор корвет-50 90500 Инструкция по эксплуатации
• Энкор корвет-323 93230 Инструкция по эксплуатации
• Энкор корвет-322 93220 Инструкция по эксплуатации
• Энкор корвет-321 93210 Инструкция по эксплуатации
• Энкор Корвет 320 (93200) Инструкция по эксплуатации
• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации

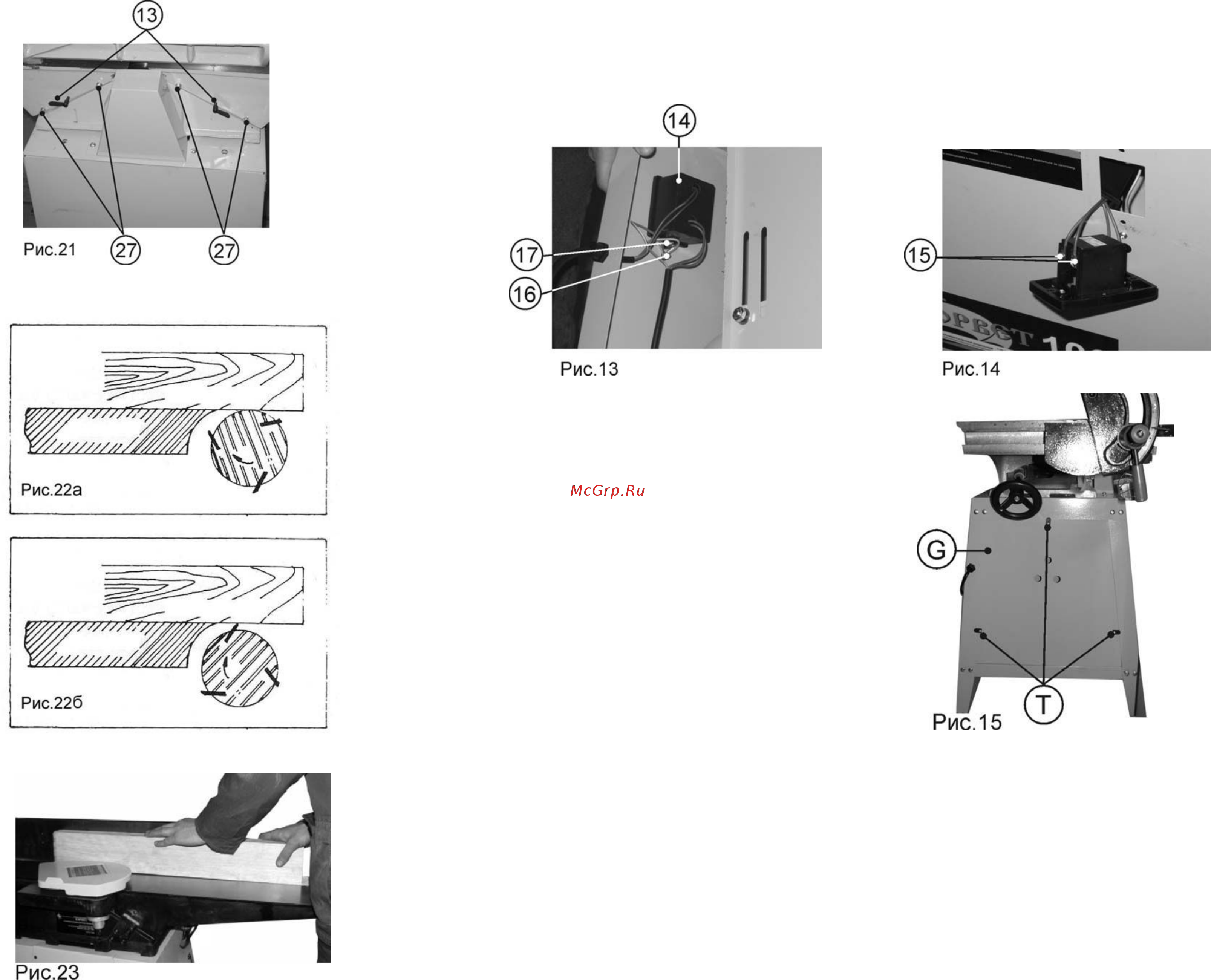

12 9 4 Регулировка перемещения столов Рис 21 9 4 1 Планки предусмотрены для компенсации люфта в соединении ласточкин хвост столов подачи и приемного с рамой Правильная регулировка планок необходима для нормальной работы машины Планки отрегулированы на заводе изготовителе и не требуют дальнейшей регулировки Однако при нарушении регулировок их можно регулировать следующим образом Убедитесь что фиксатор 13 стола не затянут Ослабьте фиксирующие гайки каждого регулировочного болта 27 Руками затяните по очереди регулировочные болты 27 Не затягивайте болты 27 слишком сильно Проверьте люфт стола Если люфта нет затяните фиксирующие гайки каждого регулировочного болта 27 Проверьте чтобы стол поднимался и опускался свободно при повороте маховика Если стол поднимается и опускается с большим усилием ослабьте регулировочные болты и повторите регулировку После регулировки затяните фиксатор стола 13 9 8 7 Регулировка пружины защитной планки строгального вала 8 7 1 Поверните кожух пружины по часовой стрелке для ослабления усилия сжатия пружины защитной планки строгального вала 8 7 2 Снимите защитную планку строгального вала затем медленно поворачивая кожух пружины против часовой стрелки примерно на оборота установите ось защитной планки строгального вала 8 7 3 Еще раз проверьте установку защитной планки строгального вала ПРИМЕЧАНИЕ Пружину не следует накручивать слишком сильно так как это может вызывать раннее срабатывание или поломку защитной планки строгального вала Если пружина поломана или защитная планка строгального вала не возвращается автоматически в исходное положение машину использовать нельзя Замените пружину немедленно не дожидаясь планового обслуживания 8 8 Подключение сетевого шнура к магнитному пускателю и двигателю Рис 13 14 ВНИМАНИЕ Подключение сетевого шнура к магнитному пускателю и двигателю должен выполнять 9 5 Установка ножей 9 5 1 Если ножи сняты со строгального вала для заточки или замены при их установке следует соблюдать осторожность 9 5 2 Отключите машину от источника питания 9 5 3 Установите приемный стол в одной плоскости с касательной строгального вала Поднимите приемный стол на 1 5 1 6 мм зафиксируйте положение приёмного стола Рис 22а 9 5 4 Проверните строгальный вал так чтобы установить нож и регулировочную стопорную пластину на место и слегка закрепите крепежные винты 9 5 5 На приемный стол установите прямую рейку выполненную из твердого дерева длиной приблизительно 300 мм как показано на Рис 226 9 5 6 Проверните вручную строгальный вал Нож должен едва касаться рейки При необходимости отрегулируйте установку высоты ножа Рис 22б 9 5 7 С помощью рейки проверьте нож с обеих сторон и убедитесь что он параллелен поверхности приемного стола после чего закрепите винты 9 5 8 Установите два других ножа повторив п п 9 5 4 9 5 7 Рис 13 Рис 14 8 8 1 Снимите крышку магнитного пускателя 14 8 8 2 Возьмите два провода сетевого шнура кроме зеленого с желтой полосой и подсоедините их к двум верхним клеммам магнитного пускателя 15 8 8 3 Возьмите два провода двигателя кроме зеленого с желтой полосой и подсоедините их к двум аналогичным нижним клеммам магнитного пускателя 8 8 4 Два зеленых провода с желтой полосой подсоедините к винту заземления 16 8 8 5 Закройте крышку магнитного пускателя 14 и затяните гайки винтов крепления 17 8 8 6 Установите правую боковую панель С как показано на Рис 15 при помощи трех фиксаторов Т придерживая ее тремя пальцами через отверстия в панели 10 ПОДАЧА ЗАГОТОВКИ Рис 23 ПРЕДУПРЕЖДЕНИЕ Одна рука или толкатель должны придерживать заготовку для предотвращения отдачи 10 1 Скорость подачи это скорость с которой заготовка проходит через ножи строгального вала Равномерная подача создает однородность обработки Для подачи заготовки выполните следующее Прочно прижмите заготовку к обоим столам и направляющей планке Пальцы должны быть сжаты Рис 23 9 РЕГУЛИРОВКА ВНИМАНИЕ Выключите машину отключите от сети и подождите чтобы строгальный вал остановился до начала регулировки 9 1 Регулировка глубины строгания 9 1 1 Глубина строгания регулируется перемещением стола подачи по отношению к строгальному валу Стол подачи можно опускать или поднимать с помощью маховика 9 1 2 Ослабьте ручку фиксации стола подачи перед его регулировкой После регулировки заблокируйте стол в нужном положении 9 1 3 Поворот маховика по часовой стрелке опускает стол подачи и обеспечивает удаление большего количества древесины с заготовки 9 1 4 Поворот маховика против часовой стрелки поднимает стол подачи и с заготовки снимается меньше материала 9 1 5 Глубина строгания устанавливается по шкале 10 Рис 2а 9 1 6 Не выполняйте фугование строгание и выемку пазов глубже 3 мм ПРЕДУПРЕЖДЕНИЕ Поверхность обрабатываемая машиной будет более гладкой если использовать небольшую глубину строгания Рис 16
