Энкор корвет-106 91060 [3/12] Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 схема подключения 5 магнитный пускатель 6 распаковка 7 устройство машины 8 сборка 8 сборка основания 8 сборка машины 8 установка узла направляющей планки 8 установка маховиков 8 установка защитной планки строгального вала 8 контроль установки защитной планки строгального вала 8 регулировка пружины защитной планки строгального вала 8 подключение сетевого шнура к магнитному пускателю и двигателю 9 регулировка 9 регулировка глубины строгания 9 регулировка направляющей планки 9 регулировка приемного стола 9 регулировка перемещения столов 9 установка ножей 10 подача заготовки 11 скашивание и снятие фаски 12 фальцевание 13 предотвращение поломки ножей 14 опора роликова

Содержание

• Www enkor ru 1
• Для работ по дереву 1
• Корвет к 1
• Лашина строгальная 1
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 схема подключения 5 магнитный пускатель 6 распаковка 7 устройство машины 8 сборка 8 сборка основания 8 сборка машины 8 установка узла направляющей планки 8 установка маховиков 8 установка защитной планки строгального вала 8 контроль установки защитной планки строгального вала 8 регулировка пружины защитной планки строгального вала 8 подключение сетевого шнура к магнитному пускателю и двигателю 9 регулировка 9 регулировка глубины строгания 9 регулировка направляющей планки 9 регулировка приемного стола 9 регулировка перемещения столов 9 установка ножей 10 подача заготовки 11 скашивание и снятие фаски 12 фальцевание 13 предотвращение поломки ножей 14 опора роликова 3
• Содержание 3
• Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
• I панель боковая левая 1 шт x накладка 4 шт 4
• А лоток 1 шт р планка направляющая 1 шт 4
• В плита нижняя 1 шт о кожух шкива строгального вала 1 шт 4
• В уголок нижний 2 шт б кронштейн со шкалой 1 шт 4
• Габариты стола строгального мм 1340 x 230 4
• Е уголок верхний 2 шт т крепеж 1 компл 4
• Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении из за сконденсировавшейся влаги на деталях электродвигателя 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 после продажи машины претензии по некомплектности не принимаются 4
• К узел ручки фиксации направляющей планки 1 шт 4
• Код для заказа 91060 4
• Количество ножей шт 3 4
• Комплектность рис 4
• М маховик 2 шт упаковка 1 шт 4
• М шнур сетевой о ремень клиновой 4
• Максимальная глубина строгания мм 3 4
• Максимальная ширина обрабатываемой заготовки мм 200 4
• Масса кг 130 4
• Машина 1 шт 4
• Н панель передняя с магнитным пускателем и задняя 2 шт болт направляющей планки 3 шт 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в табл 1 таблица 1_______________________________________________________________________________________ 4
• Плита верхняя 1 шт у подушка 4 шт 4
• По электробезопасности машина модели корвет 106 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Р косынка 2 шт и болт специальный 3 шт 4
• Род тока переменный 4
• С панель боковая правая 1 шт v опора узла направляющей планки 1 шт 4
• С плита двигателя 1 шт r планка защитная 1 шт 4
• Строгальная машина модели корвет 106 далее машина индивидуального использования предназначена для строгания заготовок из древесины не допускается обработка металлов асбоцементных материалов камня и подобных материалов мягких пластмассовых и резиноподобных материалов 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях 4
• Температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 4
• Технические данные 4
• Угол наклона направляющей планки град от 45 до 45 4
• Узел двигателя 1 шт руководство по эксплуатации 1 шт 4
• Уровень шума дба lpa 85 кра 3 lwa 99 kwa 3 4
• Частота вращения строгального вала об мин 4400 4
• Частота сети гц 50 4
• Шт 1 шт 4
• Рис 1 10
• Рис 5 10
• Рис 3 11
• Рис 4 11
• 26 25 24 12
• Положение i 12
• Положение ii 12
• Рис 0 12
• Рис 7 20 я й т 12
• Рис 8 12

Похожие устройства

• Энкор корвет-104 91040 Инструкция по эксплуатации
• Энкор корвет-101 91010 Инструкция по эксплуатации
• Энкор корвет-24 90240 Инструкция по эксплуатации
• Энкор корвет-23 90230 Инструкция по эксплуатации
• Энкор корвет-221 92210 Инструкция по эксплуатации
• Энкор корвет-220 92200 Инструкция по эксплуатации
• Энкор корвет-91 90910 Инструкция по эксплуатации
• Энкор корвет-311 93110 Инструкция по эксплуатации
• Энкор корвет-532 27532 с гидроцилиндром Инструкция по эксплуатации
• Энкор корвет-530 95300 (27530) Инструкция по эксплуатации
• Энкор корвет 520 95200 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-57 90570 Инструкция по эксплуатации
• Энкор корвет-52 90520 Инструкция по эксплуатации
• Энкор корвет-51 90510 Инструкция по эксплуатации
• Энкор корвет-50 90500 Инструкция по эксплуатации
• Энкор корвет-323 93230 Инструкция по эксплуатации
• Энкор корвет-322 93220 Инструкция по эксплуатации
• Энкор корвет-321 93210 Инструкция по эксплуатации
• Энкор Корвет 320 (93200) Инструкция по эксплуатации
• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации

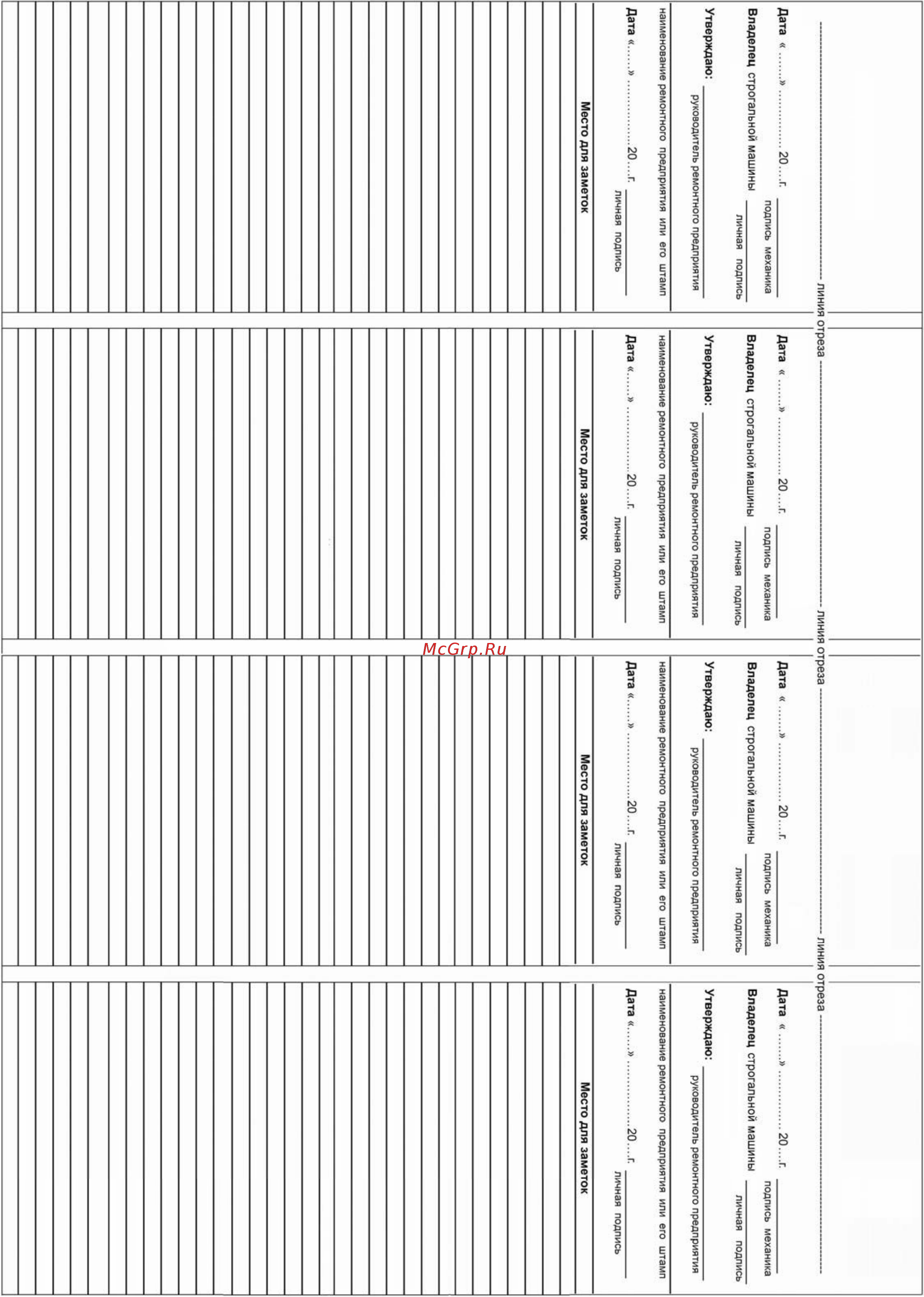

20 1 Дата 20 г _____________________ подпись механика Владелец строгальной машины ________________________ личная подпись Утверждаю _________________________________________ Утверждаю _________________________________________ Утверждаю ______________ Утверждаю _________________________________________ руководитель ремонтного предприятия руководитель ремонтного предприятия руководитель ремонтного предприятия руководитель ремонтного предприятия личная подпись наименование ремонтного предприятия или его штамп Дата 20 г Место для заметок Уважаемый покупатель Вы приобрели переносную электрическую строгальную машину изготовленную в КНР под контролем российских специалистов по заказу ООО ЭНКОР Инструмент Воронеж Перед вводом в эксплуатацию строгальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 1 о 1ИЛК1 1 1ППИ Дата 20 г __________________ подпись механика Дата 20 г ____________________ подпись механика Владелец строгальной машины ________________________ личная подпись наименование ремонтного предприя ия или его штамп Место для заметок X о О Владелец строгальной машины _________________________ личная подпись наименование ремонтного предприятия или его штамп Дата 20 г личная подпись Дата 20 г Место для заметок ш X 1 и О 1 Дата 20 г __________________ подпись механика X о Г Владелец строгальной машины _________________________ личная подпись 5 наименование ремонтного предприятия или его штамп Дата 20 г Место для заметок ф X СОДЕРЖАНИЕ 1 Общие указания 2 Технические данные 3 Комплектность 4 Указания по технике безопасности 4 1 Общие указания по обеспечению безопасности при работе с машиной 4 2 Дополнительные указания по обеспечению безопасности 5 Подключение машины к источнику питания 5 1 Электрические соединения Требования к шнуру питания 5 2 требования к двигателю 5 3 Схема подключения 5 4 Магнитный пускатель 6 Распаковка 7 Устройство машины 8 Сборка 8 1 Сборка основания 8 2 Сборка машины 8 3 Установка узла направляющей планки 8 4 Установка маховиков 8 5 Установка защитной планки строгального вала 8 6 Контроль установки защитной планки строгального вала 8 7 Регулировка пружины защитной планки строгального вала 8 8 Подключение сетевого шнура к магнитному пускателю и двигателю 9 Регулировка 9 1 Регулировка глубины строгания 9 2 Регулировка направляющей планки 9 3 Регулировка приемного стола 9 4 Регулировка перемещения столов 9 5 Установка ножей 10 Подача заготовки 11 Скашивание и снятие фаски 12 Фальцевание 13 Предотвращение поломки ножей 14 Опора роликовая 15 Техническое обслуживание 15 1 Обслуживание 15 2 Уход за ножами 15 3 Контроль износа ножей 15 4 Заточка ножей 15 5 Замена клинового ремня 16 Критерии предельного состояния 17 Утилизация 18 Возможные неисправности и методы их устранения 19 Свидетельство о приёмке и продаже 20 Гарантийные обязательства
