Энкор корвет-106 91060 [12/12] Рис 8

Содержание

• Www enkor ru 1
• Для работ по дереву 1
• Корвет к 1
• Лашина строгальная 1
• Общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с машиной 4 дополнительные указания по обеспечению безопасности 5 подключение машины к источнику питания 5 электрические соединения требования к шнуру питания 5 требования к двигателю 5 схема подключения 5 магнитный пускатель 6 распаковка 7 устройство машины 8 сборка 8 сборка основания 8 сборка машины 8 установка узла направляющей планки 8 установка маховиков 8 установка защитной планки строгального вала 8 контроль установки защитной планки строгального вала 8 регулировка пружины защитной планки строгального вала 8 подключение сетевого шнура к магнитному пускателю и двигателю 9 регулировка 9 регулировка глубины строгания 9 регулировка направляющей планки 9 регулировка приемного стола 9 регулировка перемещения столов 9 установка ножей 10 подача заготовки 11 скашивание и снятие фаски 12 фальцевание 13 предотвращение поломки ножей 14 опора роликова 3
• Содержание 3
• Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
• I панель боковая левая 1 шт x накладка 4 шт 4
• А лоток 1 шт р планка направляющая 1 шт 4
• В плита нижняя 1 шт о кожух шкива строгального вала 1 шт 4
• В уголок нижний 2 шт б кронштейн со шкалой 1 шт 4
• Габариты стола строгального мм 1340 x 230 4
• Е уголок верхний 2 шт т крепеж 1 компл 4
• Если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не распаковывайте и не включайте ее в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае машина может выйти из строя при включении из за сконденсировавшейся влаги на деталях электродвигателя 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 1 после продажи машины претензии по некомплектности не принимаются 4
• К узел ручки фиксации направляющей планки 1 шт 4
• Код для заказа 91060 4
• Количество ножей шт 3 4
• Комплектность рис 4
• М маховик 2 шт упаковка 1 шт 4
• М шнур сетевой о ремень клиновой 4
• Максимальная глубина строгания мм 3 4
• Максимальная ширина обрабатываемой заготовки мм 200 4
• Масса кг 130 4
• Машина 1 шт 4
• Н панель передняя с магнитным пускателем и задняя 2 шт болт направляющей планки 3 шт 4
• Наименование параметра значение параметра 4
• Номинальная потребляемая мощность вт 1500 4
• Номинальное напряжение питания в 220 22 4
• Общие указания 4
• Основные параметры машины приведены в табл 1 таблица 1_______________________________________________________________________________________ 4
• Плита верхняя 1 шт у подушка 4 шт 4
• По электробезопасности машина модели корвет 106 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
• Р косынка 2 шт и болт специальный 3 шт 4
• Род тока переменный 4
• С панель боковая правая 1 шт v опора узла направляющей планки 1 шт 4
• С плита двигателя 1 шт r планка защитная 1 шт 4
• Строгальная машина модели корвет 106 далее машина индивидуального использования предназначена для строгания заготовок из древесины не допускается обработка металлов асбоцементных материалов камня и подобных материалов мягких пластмассовых и резиноподобных материалов 1 машина работает от однофазной сети переменного тока напряжением 220 в частотой 50 гц 1 машина может эксплуатироваться в следующих условиях 4
• Температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 4
• Технические данные 4
• Угол наклона направляющей планки град от 45 до 45 4
• Узел двигателя 1 шт руководство по эксплуатации 1 шт 4
• Уровень шума дба lpa 85 кра 3 lwa 99 kwa 3 4
• Частота вращения строгального вала об мин 4400 4
• Частота сети гц 50 4
• Шт 1 шт 4
• Рис 1 10
• Рис 5 10
• Рис 3 11
• Рис 4 11
• 26 25 24 12
• Положение i 12
• Положение ii 12
• Рис 0 12
• Рис 7 20 я й т 12
• Рис 8 12

Похожие устройства

• Энкор корвет-104 91040 Инструкция по эксплуатации
• Энкор корвет-101 91010 Инструкция по эксплуатации
• Энкор корвет-24 90240 Инструкция по эксплуатации
• Энкор корвет-23 90230 Инструкция по эксплуатации
• Энкор корвет-221 92210 Инструкция по эксплуатации
• Энкор корвет-220 92200 Инструкция по эксплуатации
• Энкор корвет-91 90910 Инструкция по эксплуатации
• Энкор корвет-311 93110 Инструкция по эксплуатации
• Энкор корвет-532 27532 с гидроцилиндром Инструкция по эксплуатации
• Энкор корвет-530 95300 (27530) Инструкция по эксплуатации
• Энкор корвет 520 95200 с ручным приводом Инструкция по эксплуатации
• Энкор корвет-57 90570 Инструкция по эксплуатации
• Энкор корвет-52 90520 Инструкция по эксплуатации
• Энкор корвет-51 90510 Инструкция по эксплуатации
• Энкор корвет-50 90500 Инструкция по эксплуатации
• Энкор корвет-323 93230 Инструкция по эксплуатации
• Энкор корвет-322 93220 Инструкция по эксплуатации
• Энкор корвет-321 93210 Инструкция по эксплуатации
• Энкор Корвет 320 (93200) Инструкция по эксплуатации
• Энкор корвет-424 94240 (20424) Инструкция по эксплуатации

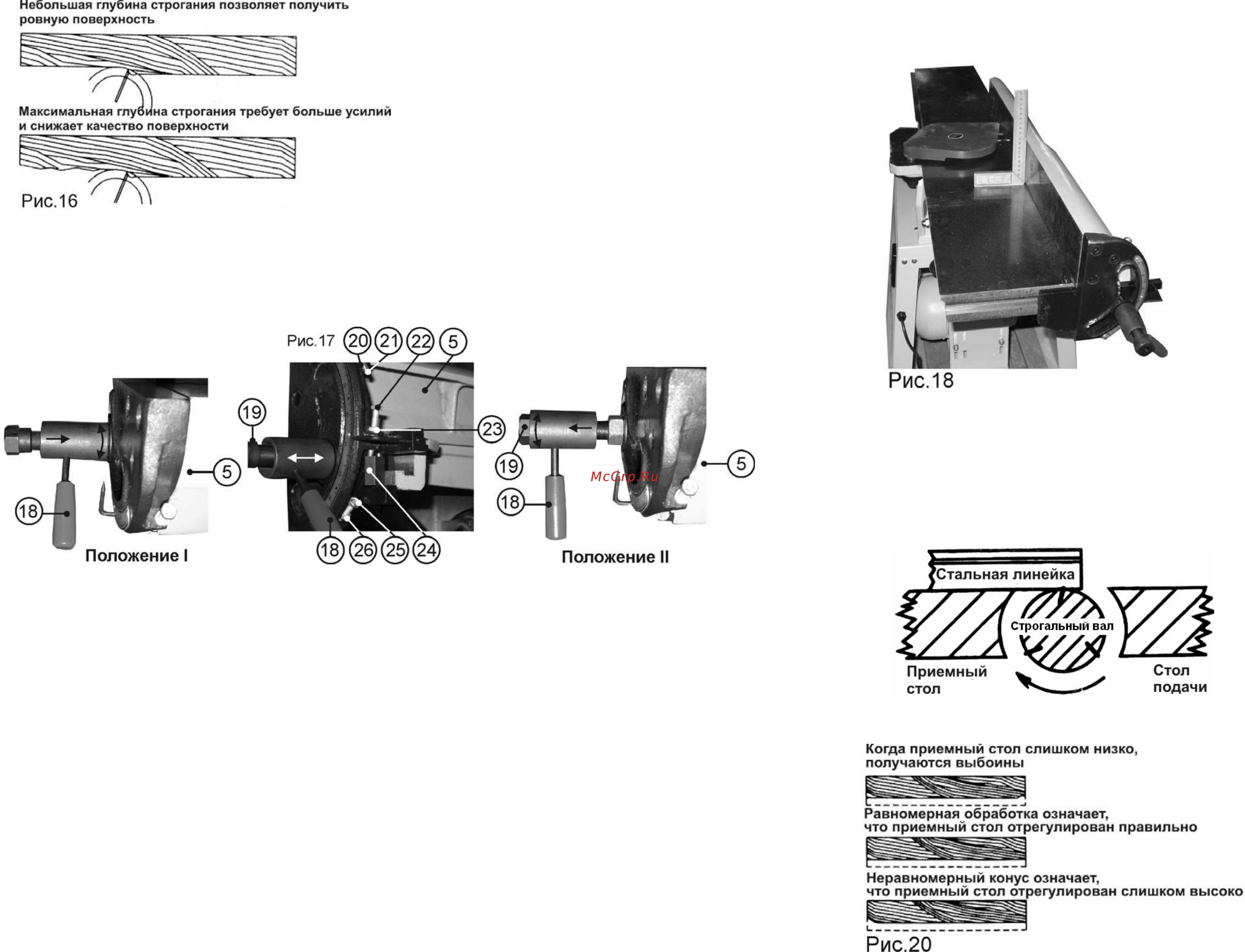

10 Небольшая глубина строгания позволяет получить ровную поверхность Покоробленные доски не следует обрабатывать за один проход Надо использовать несколько проходов для получения ровной поверхности Строгайте по очереди кромки доски каждую на половину глубины это даст в результате более равномерное содержание влаги в древесине и поможет предотвратить коробление в будущем Максимальная глубина строгания требует большего усилия и может стать причиной преждевременного износа всех деталей машины 11 Установите угольник к направляющей планке и поверхности рабочего стола Рис 18 Направляющая планка и рабочий стол должны быть под углом 90 друг к другу Если нет ослабьте фиксирующую ручку 18 направляющей планки ослабьте фиксирующую гайку 23 и поверните ограничительный болт 22 чтобы получился прямой угол Закрепите в этом положении путем затягивания фиксирующей гайки 23 Рис 17 С помощью угольника проверьте угол 90 установки направляющей планки к рабочему столу и затяните фиксирующую ручку направляющей планки Проверьте 45 внутренний и внешний ограничители Если требуется регулировка ослабьте фиксирующую гайку поверните болт в нужную позицию и закрепите по месту фиксирующей гайкой 9 2 Регулировка направляющей планки Рис 17 ПРИМЕЧАНИЕ Выключите машину и подождите остановки всех деталей до начала регулировки направляющей планки 9 2 1 Направляющую планку можно отрегулировать для строгания под любым углом от 0 до 45 градусов в любую сторону Направляющая планка может быть наклонена внутрь до 45 в сторону строгального вала для сохранения стабильности при обработке узких деталей и до 45 наружу от строгального вала для выполнения операций с большим углом Используйте угловой измеритель для измерения угла наклона Рис 17 20 Я Й Т Рис 18 9 3 Регулировка приемного стола Рис 19 ПРЕДУПРЕЖДЕНИЕ Убедитесь что переключатель находится в положении ВЫКЛ и машина отключена от сети 9 3 1 Ослабьте фиксатор приемного стола 9 3 2 Поднимите или опустите приемный стол чтобы поверхность стола была точно на одном уровне с самой высокой точкой ножей 9 3 3 Установите линейку на приемный стол и строгальный вал как показано на Рис 19 Рис 19 Положение I 18 26 25 24 Положение II Рис 17 Для регулировки угла наклона положение I необходимо Ослабить фиксирующую ручку 18 направляющей планки сдвинув ее в сторону шкалы и повернув против часовой стрелки Установить направляющую планку 5 под нужным углом Затянуть фиксирующую ручку 18 направляющей планки 9 2 2 Узел направляющей планки можно перемещать по Т образному пазу стола подачи когда заготовку нельзя строгать по всей ширине или когда необходимо использовать только часть ножа Для перемещения узла направляющей планки положение II необходимо Ослабить фиксирующую ручку 18 направляющей планки сдвинув ее от шкалы на гайку 19 и повернув гайку против часовой стрелки Переместить узел направляющей планки в нужную позицию Затянуть фиксирующей ручкой 18 направляющей планки гайку 19 повернув ее по часовой стрелке 9 2 3 Когда работа закончена установите узел направляющей планки в крайнее заднее положение стола подачи и приемного стола но не дальше задней кромки этих столов ВНИМАНИЕ Не отодвигайте направляющую планку от корпуса машины Строгальный вал должен быть закрыт полностью все время 9 2 4 Направляющая планка имеет ограничительный болт 22 с фиксирующей гайкой 23 в позиции 0 90 относительно рабочего стола ограничительный болт 25 с фиксирующей гайкой 26 в позиции 45 внутрь ограничительный болт 21 с фиксирующей гайкой 20 в позиции 45 наружу В данных позициях направляющая планка фиксируется упором 24 который необходимо установить под ограничительный болт в нужной позиции Ограничительные болты отрегулированы на заводе изготовителе но могут разрегулироваться во время транспортировки Для их проверки Установите направляющую планку к валу и заблокируйте в позиции 90 с помощью фиксирующей ручки 18 направляющей планки сдвинув ее в сторону шкалы и повернув против часовой стрелки положение I 9 3 4 Проверните вручную строгальный вал Ножи должны едва касаться линейки Если нож опущен слишком низко или поднят слишком высоко с любого конца слегка ослабьте крепежные винты ножа передвиньте нож так чтобы он слегка касался линейки после чего надежно закрепите винты Когда приемный стол слишком низко получаются выбоины Равномерная обработка означает что приемный стол отрегулирован правильно Неравномерный конус означает что приемный стол отрегулирован слишком высоко Рис 20 9 3 5 После того как приемный стол установлен на правильную высоту закрепите стол с помощью фиксатора стола На Рис 20 показано как влияет высота приемного стола на заготовку
