2
1. ОБЩИЕ УКАЗАНИЯ
1.1. Комбинированный станок для работ по дереву "КОРВЕТ 323 " (далее станок) предназначен для обработки
деревянных заготовок: строгания по направляющей планке, строгания в размер по толщине, продольного и
поперечного пиления, выполнения ряда сверлильных и фрезерных операций.
1.2. Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
1.3. Станок может эксплуатироваться в
следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.4. Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не
распаковывайте и не включайте его в течение 8 часов. Станок должен прогреться до температуры окружающего
воздуха. В противном
случае станок может выйти из строя при включении из-за сконденсировавшейся влаги на деталях
электродвигателя.
1.5. Приобретая станок, проверьте его работоспособность, комплектность, наличие гарантийных талонов в руководстве
по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при
наличии на них даты продажи, штампа магазина и разборчивой подписи
или штампа продавца.
1.6. После продажи станка претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры станка приведены в табл. 1
Таблица 1.
Наименование параметра Значение параметра
Двигатель
Номинальное напряжение питания, В. 220 ± 22
Частота сети, Гц. 50
Род тока. переменный, однофазный
Номинальная мощность двигателя, Вт. 2200
Тип двигателей асинхронный
Строгание
Частота вращения шпинделя, об/мин. 4000
Максимальная ширина строгания, мм 250
Максимальная глубина строгания, мм 3
Общая длина рабочей поверхности строгального стола, мм 960
Размеры строгального ножа, мм 260 х30х3
Количество строгальных ножей, шт. 3
Наклонное строгание по направляющей планке, град +45
Строгание в размер по толщине
Частота вращения шпинделя, об/мин. 4000
Максимальная ширина строгания, мм 250
Максимальная глубина строгания, мм 3
Минимальная длина заготовки, мм 150
Высота пропускаемого материала, мм 6-120
Размер рабочей поверхности строгального стола, (шир. х дл.)мм 255х560
Скорость автоматической подачи, м/мин 6,5
Пиление
Частота вращения шпинделя, об/мин. 3500
Размеры пильного диска (диаметр, толщина, посадка), мм 254х30х3,2
Максимальный размер поперечного пиления, мм 300
Максимальная глубина пиления, мм 70
Размер рабочей поверхности пильного стола, (шир. х дл.)мм 260х960
Размер рабочей поверхности суппорта пильного стола, (шир. х дл.)мм 320х222
Фрезерование / сверление
Наружный диаметр насадной фрезы, мм 72
Диаметр шпинделя, мм. 20
Ширина фрезерования, мм 40
Максимальная высота заготовки, мм 60
Минимальная высота фрезерования, мм 6
Диаметр пальчиковой фрезы (сверла), мм 6,8,10,12
Диаметр фрезерной головки (наружный/посадочный), мм 72х20
Размер рабочей поверхности фрезерного стола, (шир. х дл.)мм 70х470
Размер рабочей поверхности суппорта, (шир. х дл.)мм 160х280
Общие
Диаметр патрубка пылесборника, мм 100
Уровень звука, дБА не более 80
Масса, кг. 200
Габаритные размеры станка (HхLхB), мм 1320х1080х1720
Ремень А-560, О-900, А-900
31

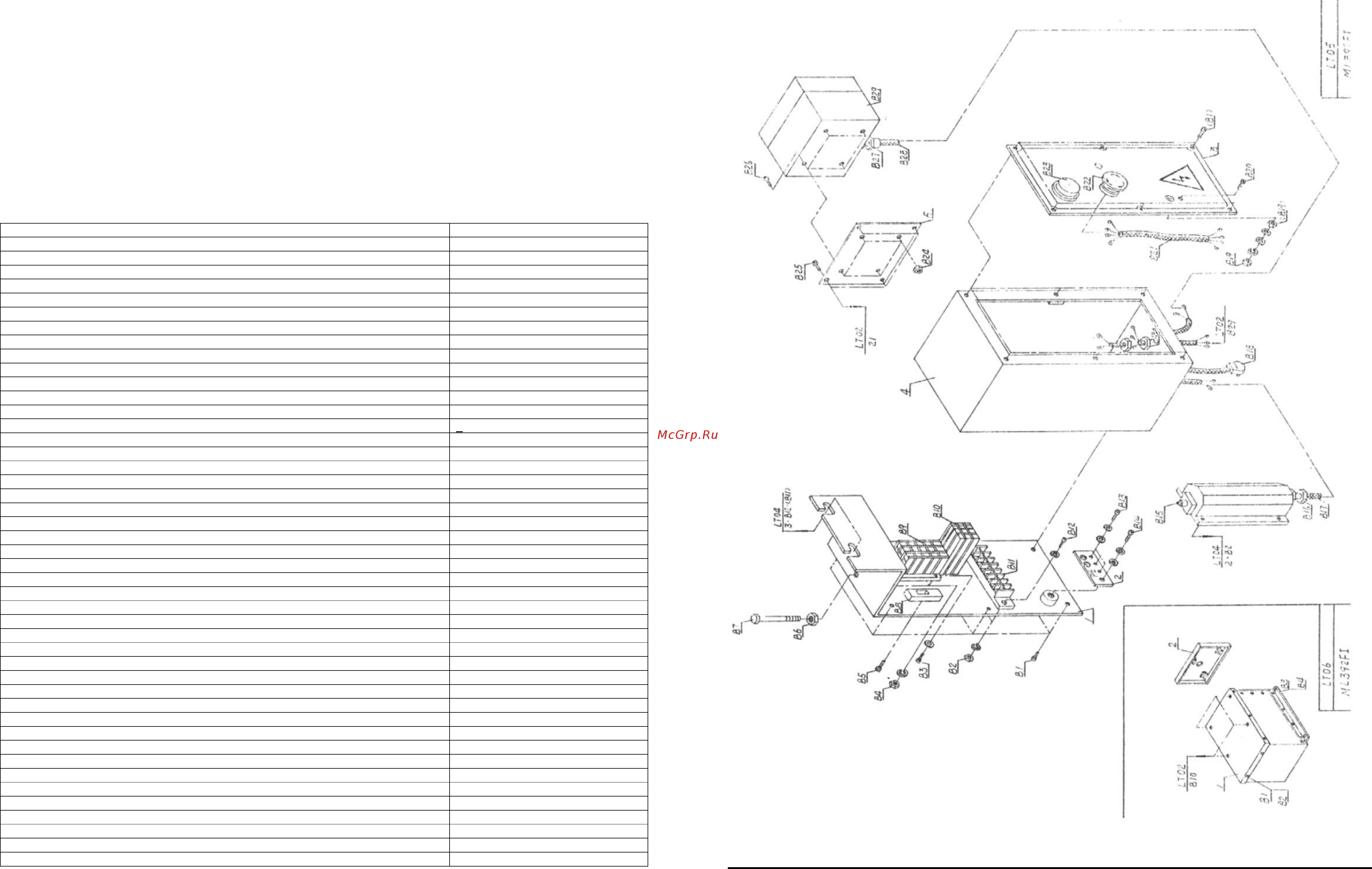

СХЕМА СБОРКИ СТАНКА "КОРВЕТ 323 " (Рис. LTO 5)
