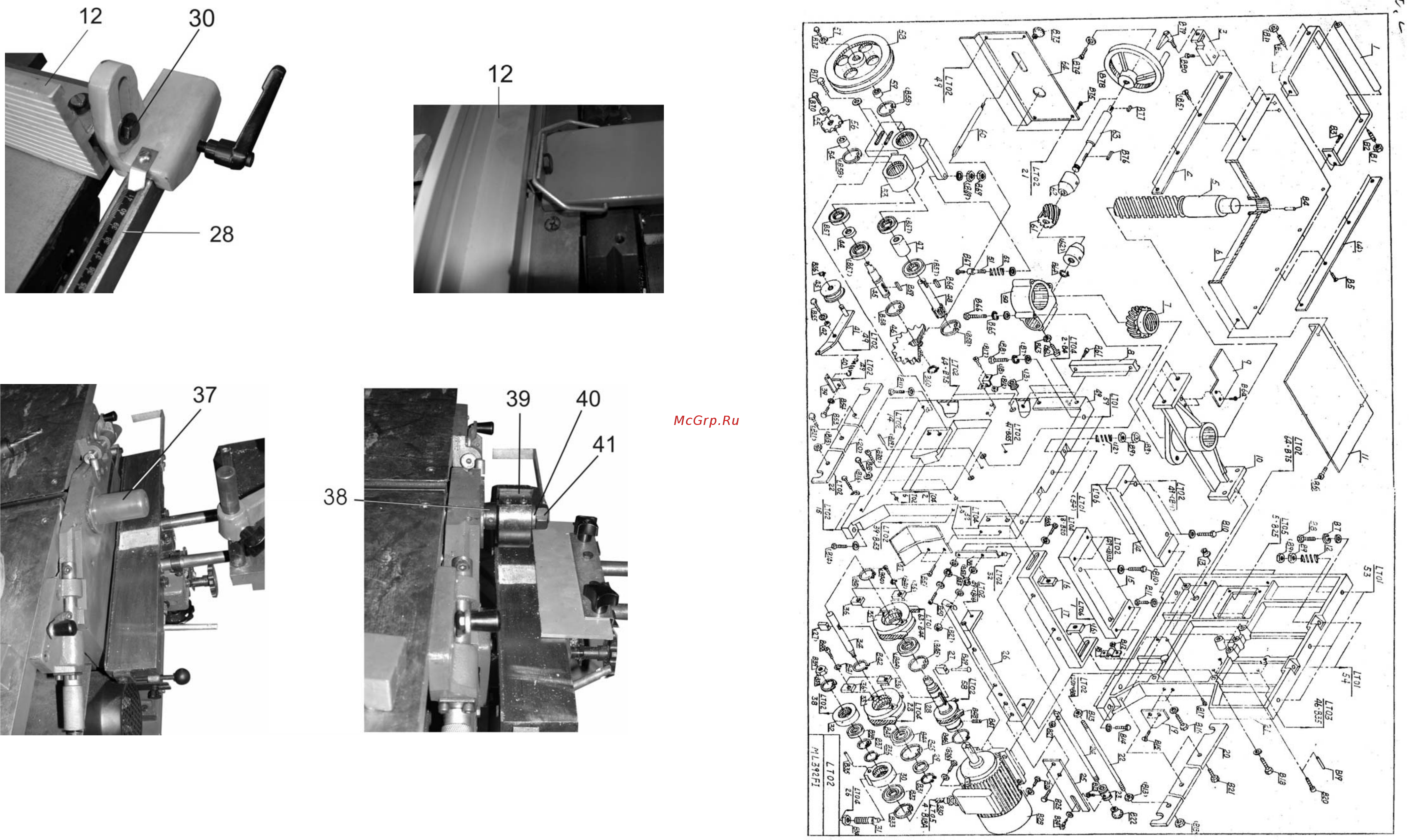

Рис.9 Рис.10

Рис. 11 Рис. 12

8.2.9. Закрепите болтом с шайбой (30) направляющую планку (12) к держателю, Рис.9. В зависимости от

намеченной операции направляющая планка (12) устанавливается на опоры (28) или (29), Рис.3,9.

8.2.10. При использовании строгальной операции защитный кожух крепится в зажиме направляющей планки (12),

Рис.10.

8. 3. Установка фрезерного оборудования

ПРЕДУПРЕЖДЕНИЕ: При выполнении строгальных операций свободная часть шпинделя,

предназначенная для крепления фрезерного

оборудования и инструмента, должна быть закрыта

защитным стаканом (37) (см. рис 11).

8.3.1. Перед установкой фрезерной головки (39), насадной фрезы (не комплектуется) или фрезерного патрона

(44) необходимо снять защитный стакан (37), Рис.11,14.

СХЕМА СБОРКИ СТАНКА "КОРВЕТ 323 " (Рис. LTO 2)
