30
ДЕТАЛИ СБОРКИ «КОРВЕТ 323» (Рис. LTO 4)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
В1 127473 Гайка М8 (6) В33 127505 Кольцо стопорное Ф28 (2)
В2 127474 Винт М4х10 (2) В34 127506 Ремень клиновой А560
В3 127475 Винт М6х10 (2) В35 127507 Болт М6х12 (2)
В4 127476 Болт М8х16 (2) В36 127508 Гайка М12
В5 127477 Болт М8х75 (4) В37 127509 Болт М6х60
В6 127478 Штифт А3х24 В38 127510 Кольцо стопорное Ф35 (2)
В7 127479 Маховик В10х80 В39 127511 Болт М6х12 (3)
В8 127480 Ручка 8х40 В40 127512 Болт М10х40
В9 127481 Штифт 3х18 В41 127513 Кольцо стопорное Ф48
В10 127482 Болт М8х45 (2) В42 127514 Подшипник 60103 (2)
В11 127483 Гайка М8 (6) В43 127515 Шпонка С5х16
В12 127484 Болт М8Х16 В44 127516 Гайка М10 (2)
В13 127485 Гайка М5 (2) В45 127517 Гайка М8 (2)
В14 127486 Ручка ВМ8х63х32 В46 127518 Пильный диск Ф250х3.2х30
В15 127487 Пружина 5х30 В47 127519 Штифт А3х18
В16 127488 Винт 3х8 (6) В48 127520 Ручка 8х40
В17 127489 Винт М5х8 (2) В49 127521 Гайка М10
В18 127490 Болт М6х12 (2) В50 127522 Винт М5х8
В19 127491 Болт М8х25 (2) В51 127523 Подшипник 80100 (4)
В20 127492 Болт М8х25 (2) В52 127524 Винт М10х40 (4)
В21 127493 Болт М8х40 В53 127525 Винт М6х10 (2)
В22 127494 Болт М6х16 (2) В54 127526 Винт М6х10 (2)
В23 127495 Гайка М12 В55 127527 Штифт С6х18 (2)
В24 127496 Кнопка М8х63 В56 127528 Распорка 5 (4)
В25 127497 Болт М6х12 В57 127529 Гайка М10
В26 127498 Пружина 5х35 (2) В58 127530 Винт М5х16 (4)
В27 127499 Ручка ВМ10х50 В59 127531 Гайка М6
В28 127500 Болт М6х12 В60 127532 Болт М6х20
В29 127501 Болт М8х16 (2) В61 127533 Болт М6х12
В30 127502 Болт М8х16 (2) В62 127534 Болт М6х16
В31 127503 Штифт А3х20 В63 127535 Гайка М10 (2)
В32 127504 Подшипник 60101 (2) В64 127536 Винт М10х20 (2)
3
2.1.1. По электробезопасности станок модели "КОРВЕТ 323 " соответствует I классу защиты от поражения
электрическим током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию. При необходимости информация об этом будет прилагаться отдельным
листом к «Руководству»
3. КОМПЛЕКТНОСТЬ СТАНКА

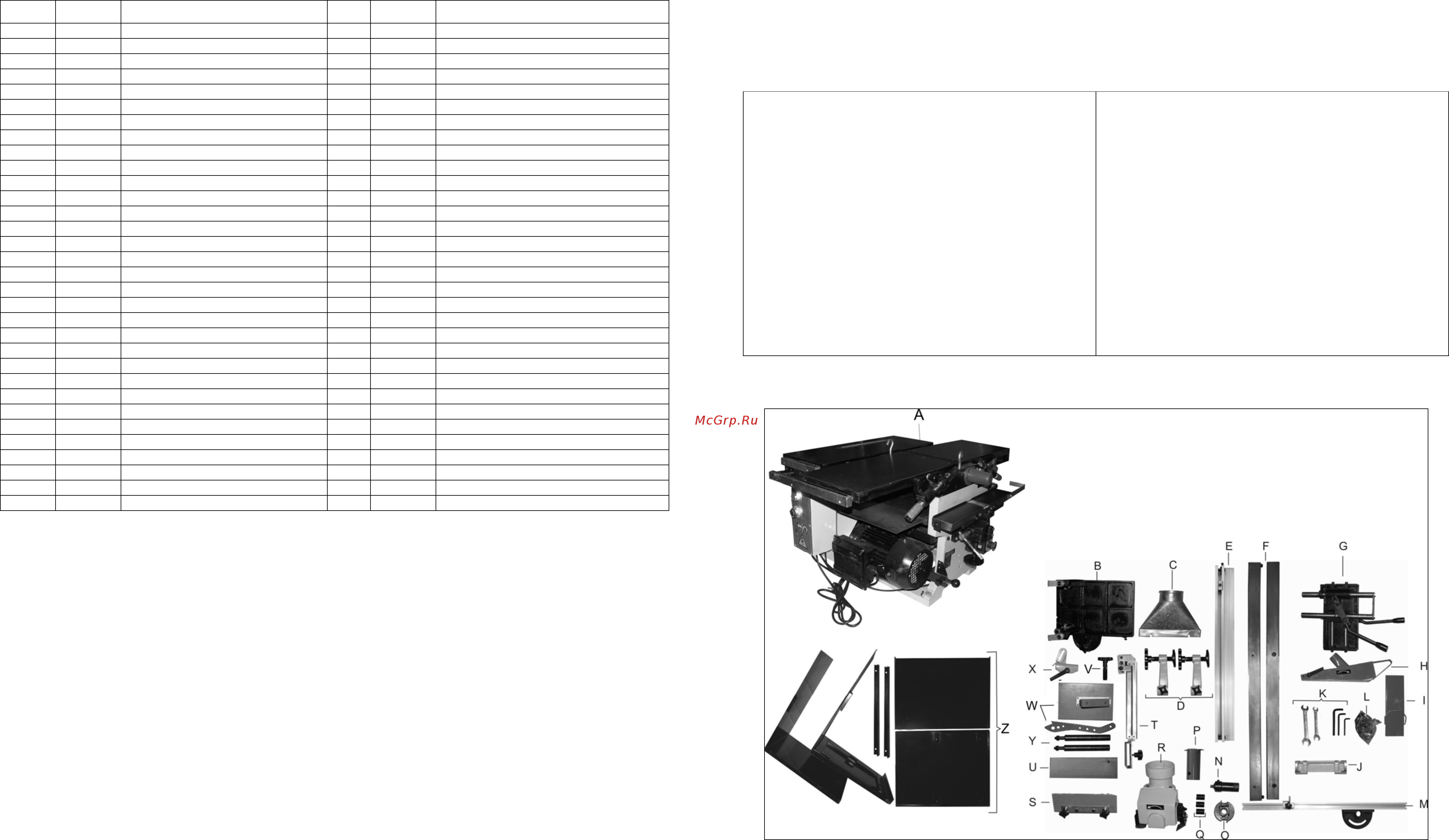

3.1. В комплект поставки входит (Рис.1):
A. Станок "КОРВЕТ 323 " 1 шт.
B. Суппорт (пильный) 1 шт.
C. Патрубок пылесборника 1 шт.
D. Прижимное устройство 2 шт.
E. Направляющая планка 1 шт.
F. Направляющая суппорта (пильного) 2 шт.
G. Суппорт (фрезерный) 1 шт.
H. Защитный кожух (пильного диска) 1 шт.
I. Защитный кожух (рабочего вала) 1 шт.
J. Направляющая для установки
ножей
1 шт.
K. Ключ 5 шт
.
L. Крепёжные детали 1 компл.
M. Направляющая скоса
N. Патрон фрезерный c пальчиковой
фрезой и разрезной вставкой
1 шт.
1 компл.
Код для заказа 10323
O. Фрезерная головка
P. Колпак защитный
Q. Разрезная вставка
R. Кожух фрезера
S. Упор подвижный (фрезерного
стола)
U. Защитная планка (рабочего вала)
T. Кронштейн защитной планки
(рабочего вала)
V. Маховик (поперечного перемещения
фрезерного стола)
W. Толкатель
X. Держатель (направляющей планки)
Y. Ручка
Z. Основание сборное
1 шт.
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
2 шт.
1 компл.
Руководство по эксплуатации 1 экз.
Упаковка 1шт.
Рис. 1
