24
ДЕТАЛИ СБОРКИ «КОРВЕТ 323» (Рис. LTO 2)
*- позиция по схеме сборки
* Код Наименование * Код Наименование
1 127178 Ролик 33 127210 Шкив
2 127179 Опора ролика 34 127211 Вал
3 127180 Фиксатор 35 127212 Шкив
4 127181 Планка (2) 36 127213 Шпонка (4)
5 127182 Винт ходовой 37 127214 Кожух
6 127183 Стол рейсмуса 38 127215 Тяга
7 127184 Гайка 39 127216 Кронштейн
8 127185 Стойка 40 127217 Пружина
9 127186 Защита 41 127218 Рычаг
10 127187 Опора 42 127219 Втулка
11 127188 Кожух 43 127220 Шкив натяжной
12 127189 Пружина (4) 44 127221 Втулка
13 127190 Втулка (2) 45 127222 Вал
14 127191 Плита 46 127223 Шестерня
15 127192 Плита 47 127224 Втулка
16 127193 Гайка специальная 48 127225 Вал-шестерня
17 127194 Плита двигателя 49 127226 Панель левая
18 127195 Зажим кабельный (2) 50 127227 Корпус гаечный
19 127196 Указатель 51 127228 Ось
20 127197 Крюк подъемный 52 127229 Пружина
21 127198 Панель правая 53 127230 Плита опорная
22 127199 Шпилька 54 127231 Втулка
23 127200 Корпус 55 127232 Шайба
24 127201 Тяга 56 127233 Шестерня малая
25 127202 Планка 57 127234 Шайба
26 127203 Плита двигателя 58 127235 Шкив
27 127204 Шпонка (2) 59 127236 Втулка
28 127205 Вал приводной 60 127237 Тяга
29 127206 Втулка 61 127238 Шестерня
30 127207 Кольцо опорное 62 127239 Втулка (2)
31 127208 Тяга винтовая 63 127240 Вал маховика
32 127209 Кольцо подвижное 64 127241 Крышка
9

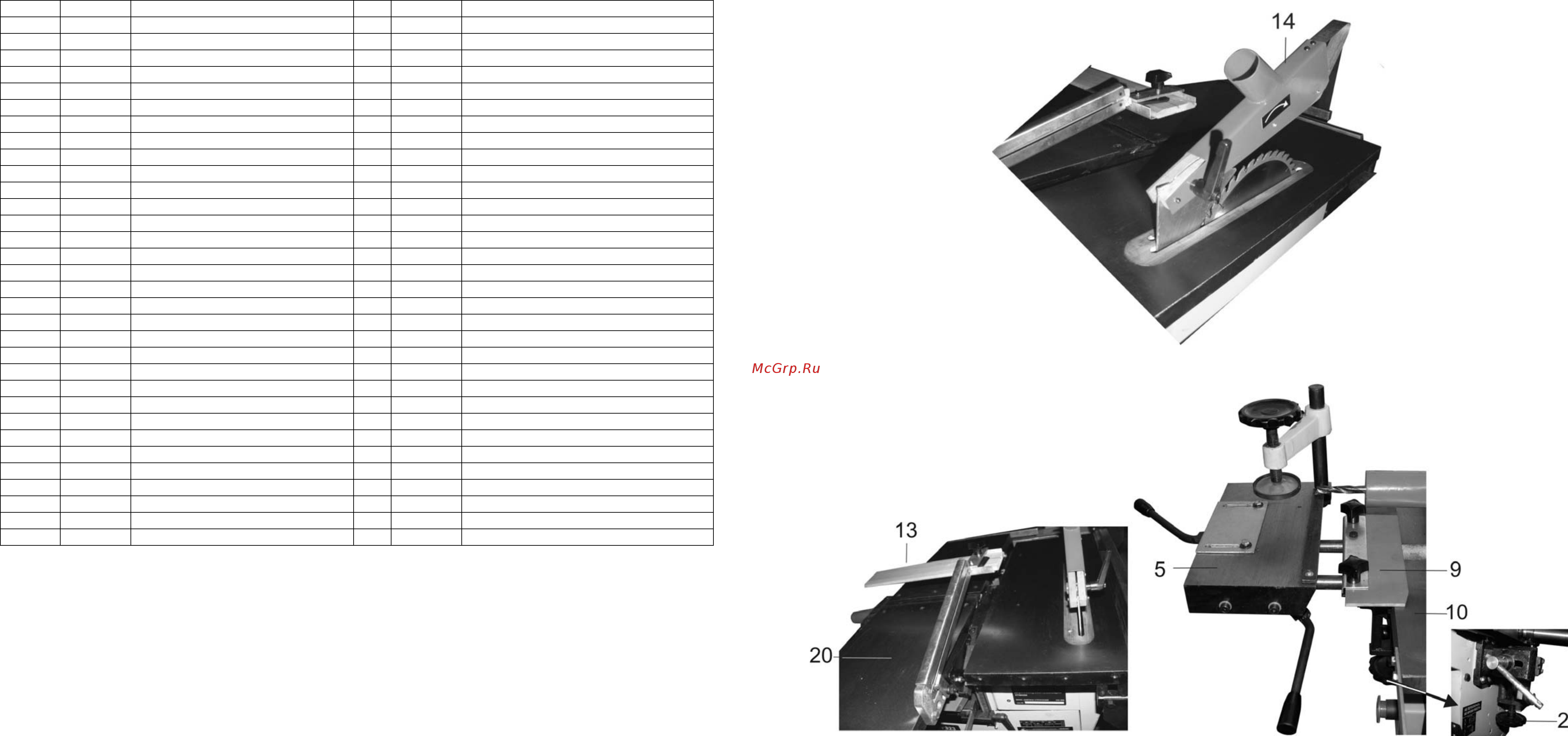

Рис.6а
Рис.7 Рис.8
8.1.1. Станок должен устанавливаться на прочном ровном полу. При выборе места для установки станка убедитесь, что
помещение достаточно освещено, и оператор не будет работать в собственной тени.
8.1.2. Соберите основание (1) как показано на Рис. 4а. На основание (1), используя грузоподъёмный механизм (см. п.п. 6.3-
6.4) установите и закрепите станину станка четырьмя болтами.
8.1.3. Для
повышенной устойчивости станок может быть прикреплён к полу. Используйте для этой цели анкерное
соединение.
8.2. Сборка станка
8.2.1. Как показано на Рис.2,3,5, со стороны пильного диска (18) установите и закрепите направляющую суппорта.
2.2. На направляющую суппорта (27) установите пильный суппорт (17), предварительно вывернув ограничитель на
направляющей суппорта (27), Рис.6а.
8.2.3. На пильном суппорте (17) установите и
закрепите направляющую скоса (16) и прижимное устройство (15), Рис.6а.
8.2.4. Как показано на Рис. 6а, 6б, установите и закрепите фиксирующей ручкой защитный кожух (14).
8.2.5. На строгальном столе подачи (20) установите и закрепите кронштейн защитной планки рабочего вала (13), Рис.7.
8.2.6. На фрезерном рабочем столе (10) установите и закрепите фрезерный суппорт (5) и подвижный упор (9), Рис.8.
8.2.7. На
суппорте (5) установить и закрепить прижимное устройство (8) Рис.8.
8.2.8. Вверните маховик установки высоты фрезерного стола (2), Рис.8.
