8
8. СБОРКА
ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И
ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ

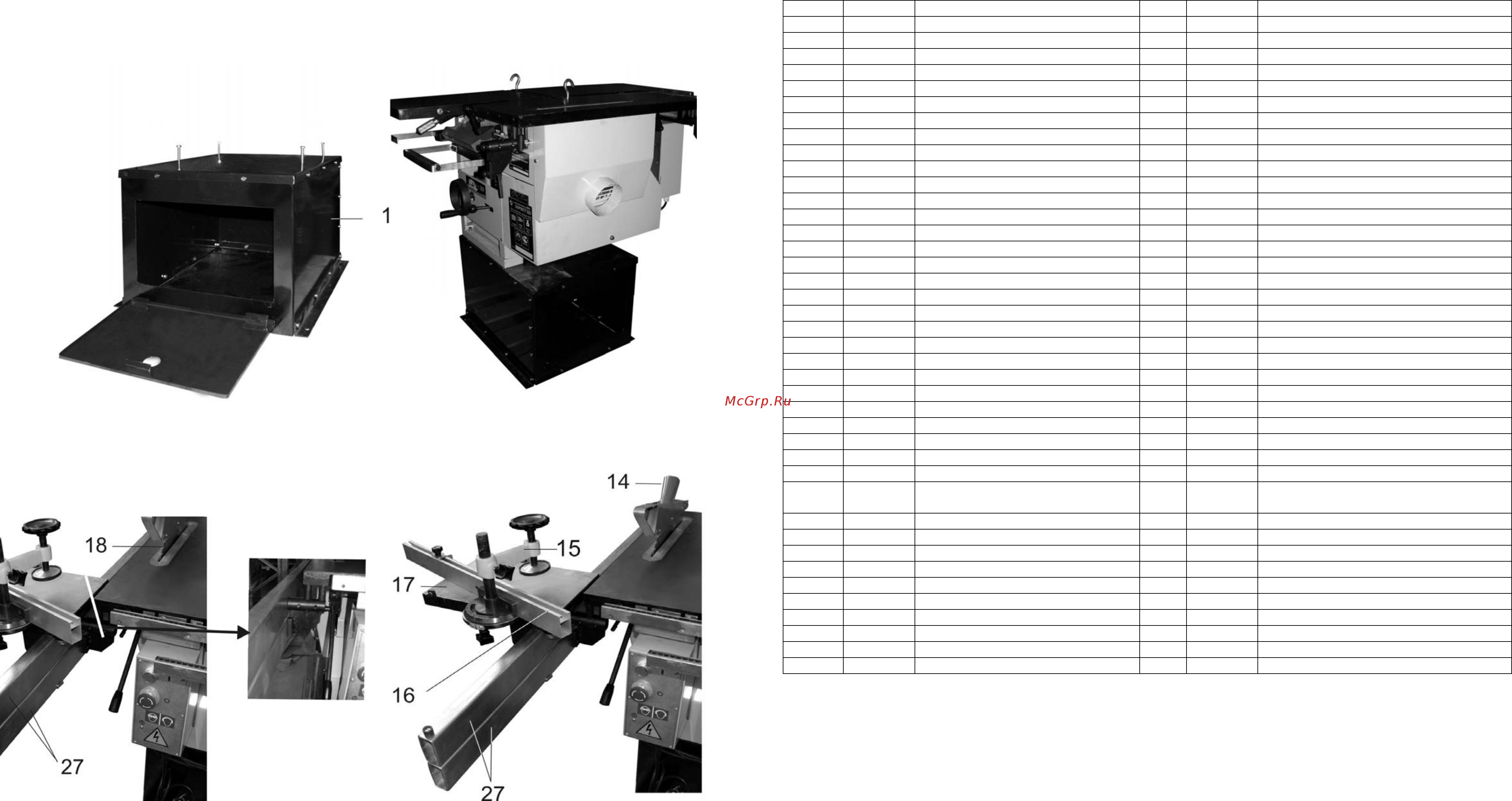

8.1. Монтаж станка (Рис. 4а, 4б)
Рис. 4а Рис. 4б
Рис.5 Рис. 6а
25
ДЕТАЛИ СБОРКИ «КОРВЕТ 323» (Рис. LTO 2)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
В1 127242 Гайка М8 (2) В41 127282 Распорка
В2 127243 Винт М8х16 (2) В42 127283 Кольцо стопорное Ф25 (2)
В3 127244 Винт М6х12 (4) В43 127284 Ремень клиновой А560
В4 127245 Круглая шпилька А5х20 В44 127285 Подшипник 80105 (2)
В5 127246 Винт М5х8 (8) В45 127286 Кольцо стопорное Ф47 (2)
В6 127247 Винт М5х8 (2) В46 127287 Кольцо стопорное Ф35
В6а 127248 Винт М5х8 (2) В47 127288 Винт М8х12
В7 127249 Распорка 8 (6) В48 127289 ремень клиновой 0900
В8 127250 Болт М8х25 (6) В49 127290 Заклепка 4х40
В9 127251 Гайка М8 (8) В50 127291 Винт М5х20 (2)
В10 127252 Болт М8х40 (4) В51 127292 Винт М6х10 (2)
В11 127253 Болт М8х25 (2) В52 127293 Распорка
В12 127254 Гайка М5 (4) В53 127294 Болт М6х12
В13 127255 Гайка М10 (4) В54 127295 Шайба
В14 127256 Болт М8х25 (4) В55 127296 Болт М6х16
В15 127257 Винт М5х8 (2) В56 127297 Кольцо стопорное Ф40
В16 127258 Болт М8х45 (2) В57 127298 Подшипник 60203 (4)
В17 127259 Винт М5х16 (4) В58 127299 Кольцо стопорное Ф40 (4)
В18 127260 Болт М8х50 (2) В59 127300 Шпонка 5х30
В19 127261 Круглый штифт 5х45 (2) В60 127301 Кольцо стопорное Ф18
В20 127262 Винт М8х35 (5) В61 127302 Винт М8х16 (2)
В21 127263 Гайка М8х20 (4) В62 127303 Винт М8х25 (2)
В22 127264 Ручка В63 127304 Гайка М8 (2)
В23 127265 Болт М6х12 В64 127305 Кольцо стопорное Ф16
В24 127266 Фиксатор 6х25 В65 127306 Шайба
В25 127267 Болт М8х10 (2) В66 127307 Болт М8х65 (3)
В26 127268 Болт М8х20 (4) В67 127308 Болт М6х12
В27 127269 Гайка М5 (2) В68 127309 Шпонка С5х16
В28 127270 Двигатель 220В 1.5 кВт В69 127310 Гайка М8 (2)
В30
127271
Кабель RVV-300/500 2х1.5+1х1.5
(0.5м)
В70
127311
Болт М6х12
В31 127272 Кольцо стопорное Ф25 В71 127312 Болт М8х30 (2)
В32 127273 Подшипник 80104 В72 127313 Болт М6х12
В33 127274 Кольцо стопорное Ф42 В73 127314 Ручка 8х25
В34 127275 Гайка М8 В74 127315 Винт М6х12
В35 127276 Штифт 3х22 В75 127316 Винт М5х8
В36 127277 Кольцо стопорное Ф20 76 127317 Шпонка 5х14
В37 127278 Кольцо стопорное Ф26 (2) 77 127318 Шпонка 4х10
В38 127279 Подшипник 80100 78 127319 Маховик 12х125
В39 127280 Гайка М8 79 127320 Ручка ВМ8х63х20
В40 127281 Винт М5х12 (4) 80 127321 Винт М6х12 (2)
