6
6. РАСПАКОВКА

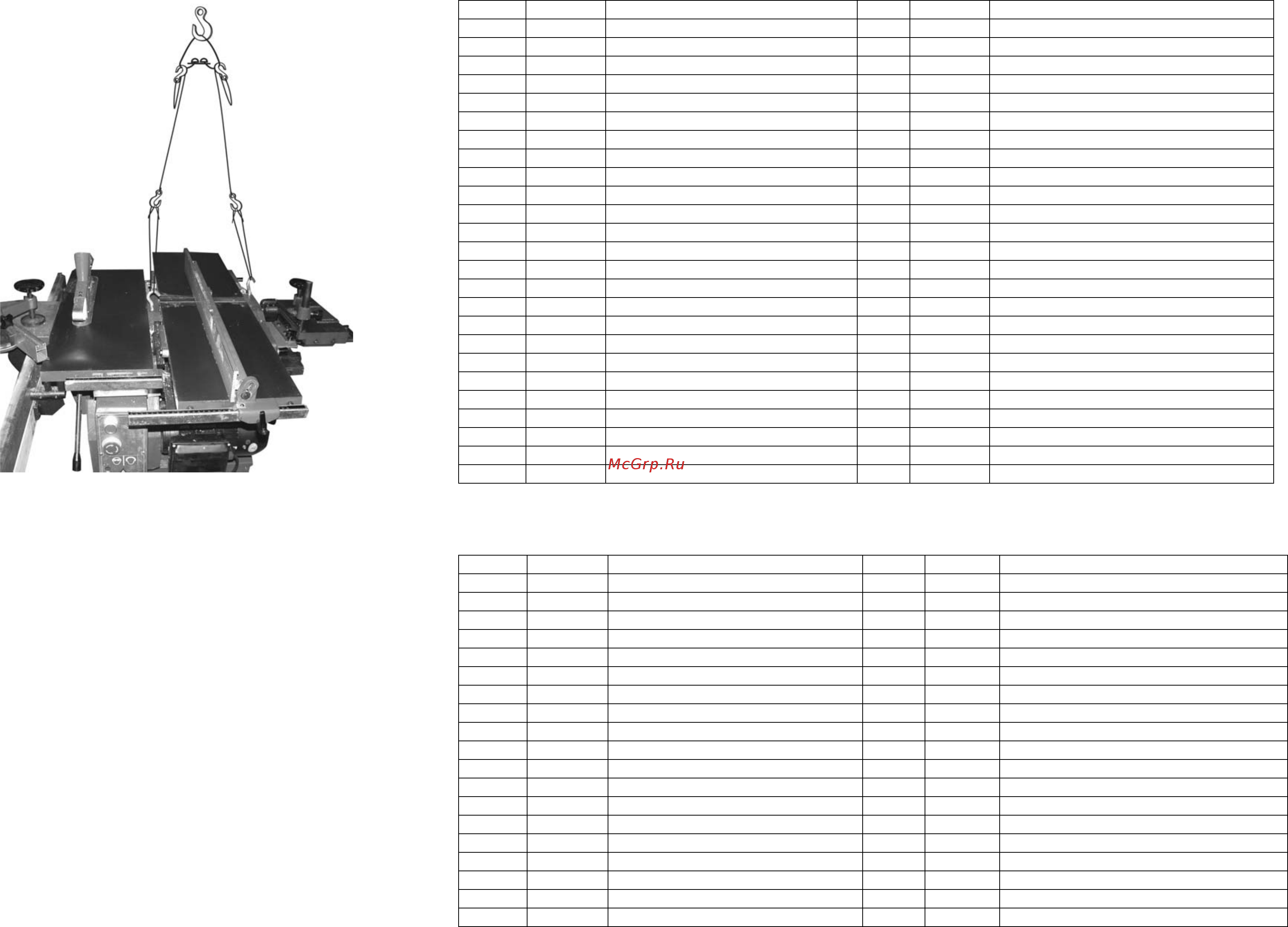

СХЕМА СТРОПОВКИ
6.1. Откройте коробку, извлеките станок и все
комплектующие детали.
6.2. Проверьте комплектность станка согласно
раздела 3.
ВНИМАНИЕ: На некоторые детали нанесено
защитное покрытие. Для обеспечения правильной
сборки и работы снимите защитное покрытие уайт-
спиритом с помощью мягкой салфетки. Растворители
могут повредить поверхность. Для очистки
окрашенных, пластмассовых и резиновых деталей
используйте
мыло и воду. Тщательно протрите все
детали чистой сухой салфеткой и слегка смажьте
жидким маслом все обработанные поверхности.
6.3. При монтаже и перемещении станка
рекомендуется использовать подъемные механизмы и
стропы грузоподъемностью не менее 240 кг .
6.4.Строповку производите за два рым-болта,
установленных в специальные резьбовые отверстия
в верхней части станка (см. схему
строповки). После
сборки станка выверните рым-болты и сохраните в
надежном месте.
7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих сборочных единиц и деталей (Рис. 2, 3)
1. Основание
2. Маховик (установки высоты фрезерного стола)
3. Ручка регулировки подъёма стола подачи
(строгального)
4. Рычаг поперечной подачи (фрезерного суппорта)
5. Суппорт (фрезерный)
6. Рычаг продольной подачи (фрезерного суппорта)
7. Направляющий упор (фрезерного стола)
8. Прижимное устройство (фрезерного стола)
9. Упор
подвижный (фрезерного стола)
10. Рабочий стол (фрезерный)
11. Кожух фрезера
12. Направляющая планка
13. Защитная планка (рабочего вала)
14. Защитный кожух (пильного диска)
15. Прижимное устройство (пильное)
16. Направляющая скоса
17. Суппорт (пильный)
18. Диск пильный
19. Рабочий стол (пильный)
20. Стол подачи (строгальный)
21. Рабочий стол (рейсмуса)
22. Ручка включения/выключения автоматической
подачи заготовки (рейсмуса)
23.Маховик регулировки подъёма рабочего стола
рейсмуса
24. Аварийный выключатель
25. Аварийный выключатель
26. Кнопка пуска
27. Направляющая суппорта (пильного)
28. Опора направляющей планки (строгание)
29. Опора направляющей планки (пиление)
30. Болт фиксации (наклона направляющей планки)
31. Ручка фиксации (перемещения направляющей
планки)
32. Маховик поперечного перемещения (фрезерного
стола)
33. Ручка фиксации (положения фрезерного стола)
34. Патрубок пылесборника
35.Рычаг переключения (пиление/строгание,
фрезерование)
36. Электродвигатель
27
ДЕТАЛИ СБОРКИ «КОРВЕТ 323» (Рис. LTO 3)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 127322 Ограждение 26 127347 Пластина
2 127323 Вставка 27 127348 Направляющая
3 127324 Стол фрезерный 28 127349 Направляющая
4 127325 Устройство прижимное (2) 29 127350 Ось (2)
5 127326 Устройство опорное 30 127351 Прижим
6 127327 Винт (2) 31 127352 Ползун
7 127328 Планка 32 127353 Кольцо
8 127329 Упор 33 127354 Прижим (4)
9 127330 Пластина 34 127355 Уголок опорный (2)
10 127331 Пружина (2) 35 127356 Гайка Т-образная (2)
11 127332 Винт (5) 36 127357 Винт
12 127333 Ручка (2) 37 127358 Основание винта
13 127334 Винт 38 127359 Штифт направляющий
14 127335 Рычаг 39 127360 Винт
15 127336 Втулка 40 127361 Стойка направляющая
16 127337 Винт 41 127362 Пластина
17 127338 Прижим 42 127363 Головка
18 127339 Упор подвижный 43 127364 Винт
19 127340 Кожух 44 127365 Втулка
20 127341 Плита 45 127366 Пружина
21 127342 Стол фрезерный 46 127367 Опора
22 127343 Направляющая (2) 47 127368 Ползун
23 127344 Втулка (4) 48 127369 Прижим
24 127345 Ручка (2) 49 127370 Основание направляющего штифта
25 127346 Накладка
ДЕТАЛИ СБОРКИ «КОРВЕТ 323» (Рис. LTO 3)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
В1 127371 Болт М6х12 (4) В20 127390 Болт М8х16 (2)
В2 127372 Винт М8х12 В21 127391 Гайка М6
В3 127373 Болт М8х20 (2) В21а 127392 Гайка М6 (4)
В4 127374 Гайка М8 В22 127393 Винт М6х12 (2)
В5 127375 Винт М8х20 (2) В23 127394 Болт М6х12
В6 127376 Болт М6х12 (2) В24 127395 Болт М6х12 (2)
В7 127377 Штифт А3х18 (2) В25 127396 Винт М5х10 (8)
В8 127378 Болт М8х40 (2) В26 127397 Болт М8х16 (2)
В9 127379 Болт М8х16 (2) В27 127398 Болт М6х12
В10 127380 Штифт А3х24 (2) В28 127399 Маховик В8х63
В11 127381 Маховик В10х80 (2) В29 127400 Штифт А3х18
В12 127382 Болт М6х12 (2) В30 127401 Гайка М8
В13 127383 Винт М5х8 В31 127402 Винт М8х20
В14 127384 Винт М6х12 (2) В32 127403 Болт М6х12 (2)
В15 127385 Болт М8х30 (4) В33 127404 Болт М6х20 (2)
В16 127386 Гайка М10 В34 127405 Штифт А4х24
В17 127387 Болт М6х20 (4) В35 127406 Болт М8х25 (4)
В18 127388 Винт М6х16 (2) В36 127407 Болт М8х16 (2)
В19 127389 Ручка ВМ10х50 (2)
