23
Инструкция по эксплуатации

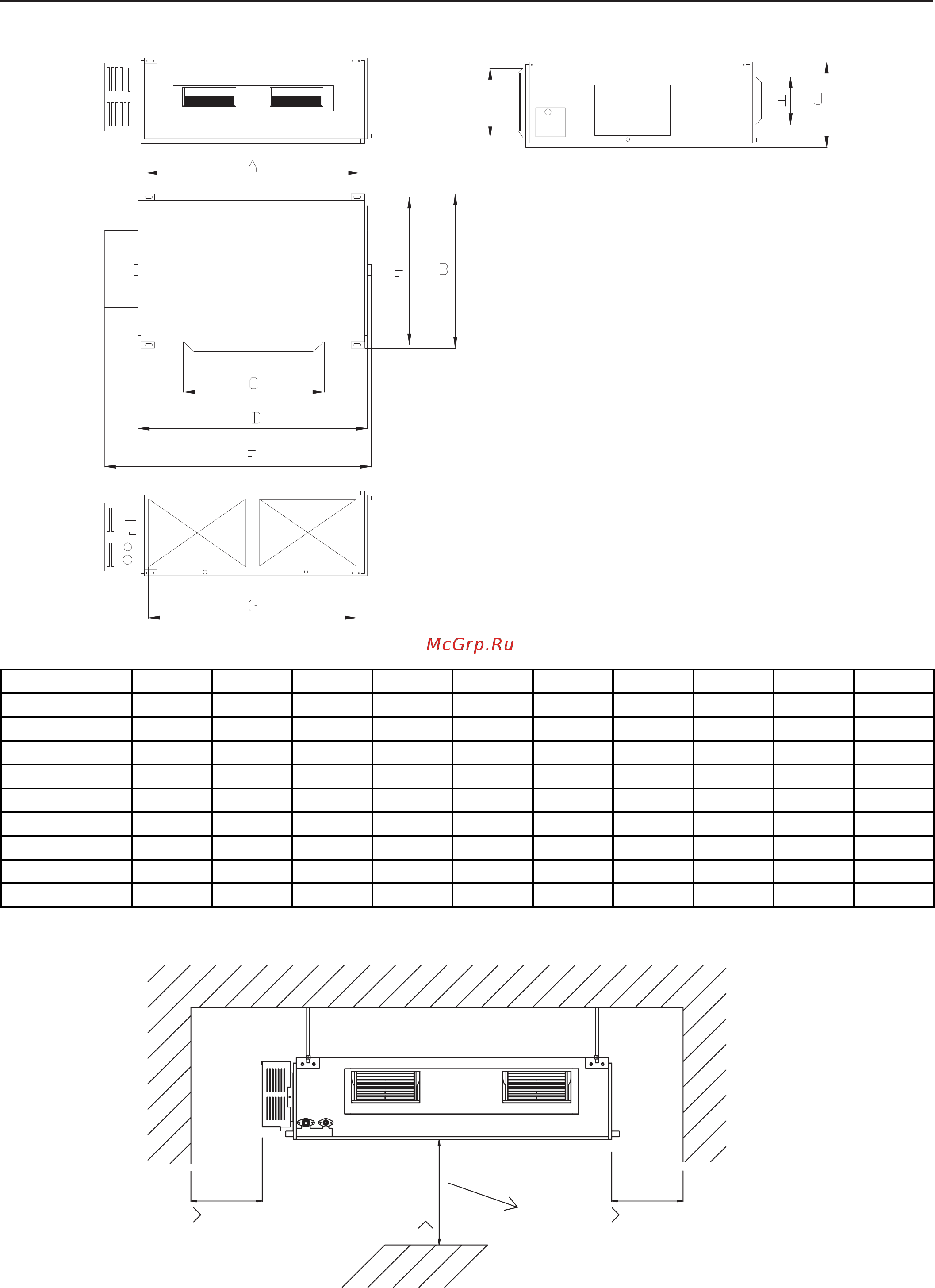

9.2 Габаритные и установочные размеры блоков канального типа
Рис. 9.2
Модель A B C D E F G H I J
ACD-14(H)E 856 571 515 790 913 680 750 100 172 220
ACD-21(H)E 932 627 738 894 1012 736 738 125 207 266
ACD-31(H)E 1101 395 820 1159 1207 504 1002 160 235 265
ACD-38(H)E 1011 635 820 1115 1251 744 980 160 231 290
ACD-43(H)E 1011 635 820 1115 1251 744 980 160 231 290
1011 635 820 1115 1251 744 980 160 231 290
ACD-62(H)E 1015 679 820 1115 1251 788 980 160 261 330
9.2.1 Требование при размещении блоков канального типа
только для блоков GFH24 и более
2500 мм 2500 мм
2500 мм
ACD-50(H)E
