Jax ACX-43H(E) [25/44] Рис 9

Инструкция по эксплуатации

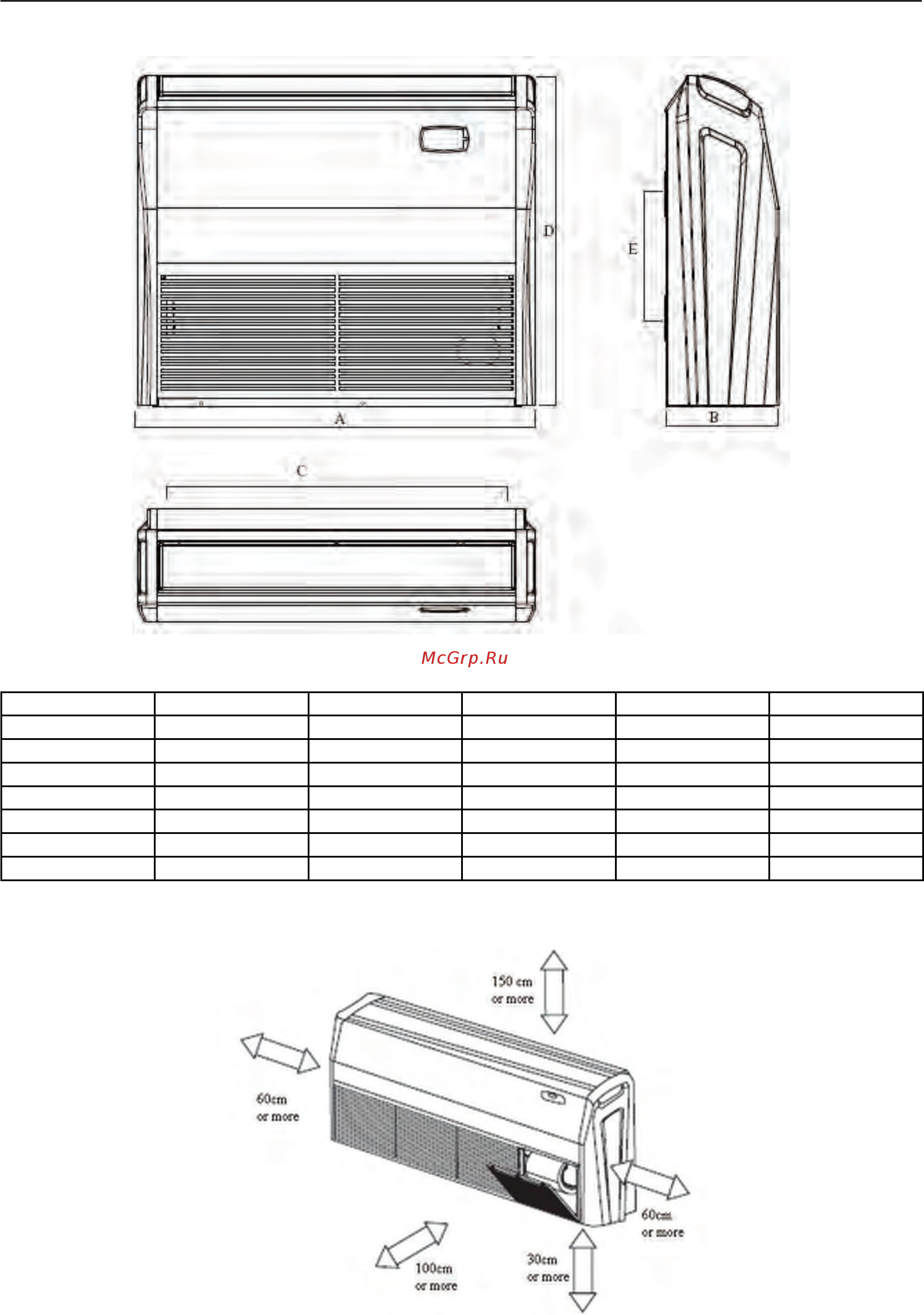

9.4 Габаритные и установочные размеры блоков напольно-потолочного типа

Рис. 9.4

Модель A B C D E

ACT-14(H)E 836 238 745 695 260

ACT-21(H)E 836 238 745 695 260

ACT-31(H)E 1300 188 1202 600 260

1590 238 1491 695 260

ACT-43(H)E 1590 238 1491 695 260

ACT-50(H)E 1590 238 1491 695 260

1700 245 1601 700 260

9.4.1 Требование при размещении блоков напольно-потолочного типа

ACT-38(H)E

ACT-62(H)E
